静压预应力混凝土管桩施工方案

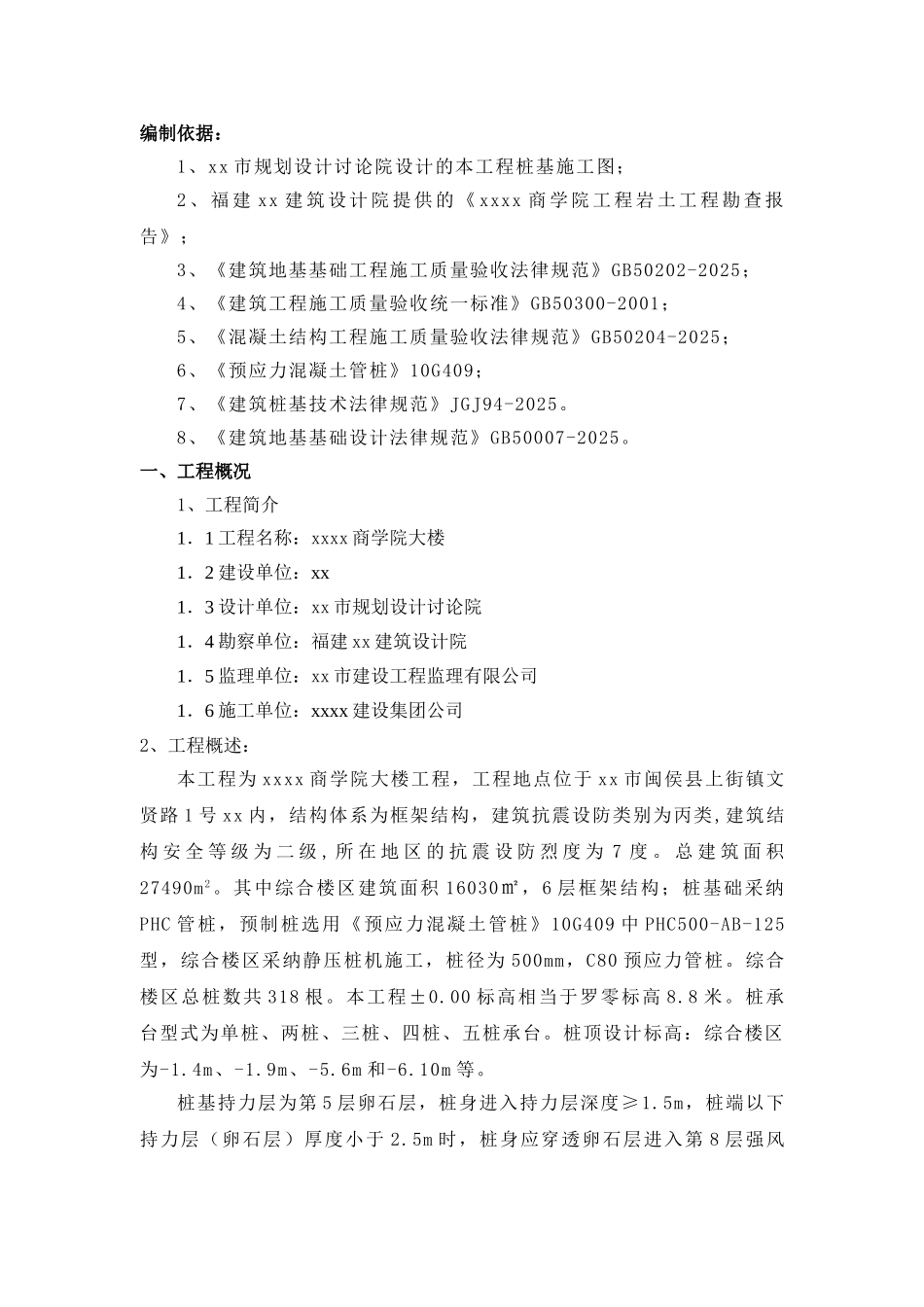

编制依据：1、xx 市规划设计讨论院设计的本工程桩基施工图；2 、 福 建 xx 建 筑 设 计 院 提 供 的 《 xxxx 商 学 院 工 程 岩 土 工 程 勘 查 报告》；3、《建筑地基基础工程施工质量验收法律规范》GB50202-2025；4、《建筑工程施工质量验收统一标准》GB50300-2001；5、《混凝土结构工程施工质量验收法律规范》GB50204-2025；6、《预应力混凝土管桩》10G409；7、《建筑桩基技术法律规范》JGJ94-2025。8、《建筑地基基础设计法律规范》GB50007-2025。一、工程概况1、工程简介1．1 工程名称：xxxx 商学院大楼1．2 建设单位：xx1．3 设计单位：xx 市规划设计讨论院1．4 勘察单位：福建 xx 建筑设计院1．5 监理单位：xx 市建设工程监理有限公司1．6 施工单位：xxxx 建设集团公司2、工程概述：本工程为 xxxx 商学院大楼工程，工程地点位于 xx 市闽侯县上街镇文贤路 1 号 xx 内，结构体系为框架结构，建筑抗震设防类别为丙类,建筑结构 安 全 等 级 为 二 级 , 所 在 地 区 的 抗 震 设 防 烈 度 为 7 度 。 总 建 筑 面 积27490m 2。其中综合楼区建筑面积 16030㎡，6 层框架结构；桩基础采纳PHC 管桩，预制桩选用《预应力混凝土管桩》10G409 中 PHC500-AB-125型，综合楼区采纳静压桩机施工，桩径为 500mm，C80 预应力管桩。综合楼区总桩数共 318 根。本工程±0.00 标高相当于罗零标高 8.8 米。桩承台型式为单桩、两桩、三桩、四桩、五桩承台。桩顶设计标高：综合楼区为-1.4m、-1.9m、-5.6m 和-6.10m 等。桩基持力层为第 5 层卵石层，桩身进入持力层深度≥1.5m，桩端以下持力层（卵石层）厚度小于 2.5m 时，桩身应穿透卵石层进入第 8 层强风化花岗岩，桩身进入第 8 层持力层深度≥1.5m。持力层为卵石层时，桩长约 13 米（综合楼区），持力层为第 8 层时，桩长约 22 米（综合楼区）。桩尖采纳锥形钢桩尖。单 桩 竖 向 极 限 承 载 力 ： 1 、 单 桩 竖 向 抗 压 极 限 承 载 力 标 准 值 为2600KN，承载力特征值为 1300KN；2、单桩竖向抗拔极限承载力标准值为 680KN，承载力特征值为 340KN。3、设计及法律规范要求：3.1、静压预应力管桩施工允许偏差：（１）第一节插桩时，垂直度偏差不超过 0.5%；（２）桩位的允许偏差如下所示：① 单排或沿单排桩条形桩基垂直轴线方向的偏差为不大于 100mm，沿平行单排桩轴...
