顶管实施性施工组织设计

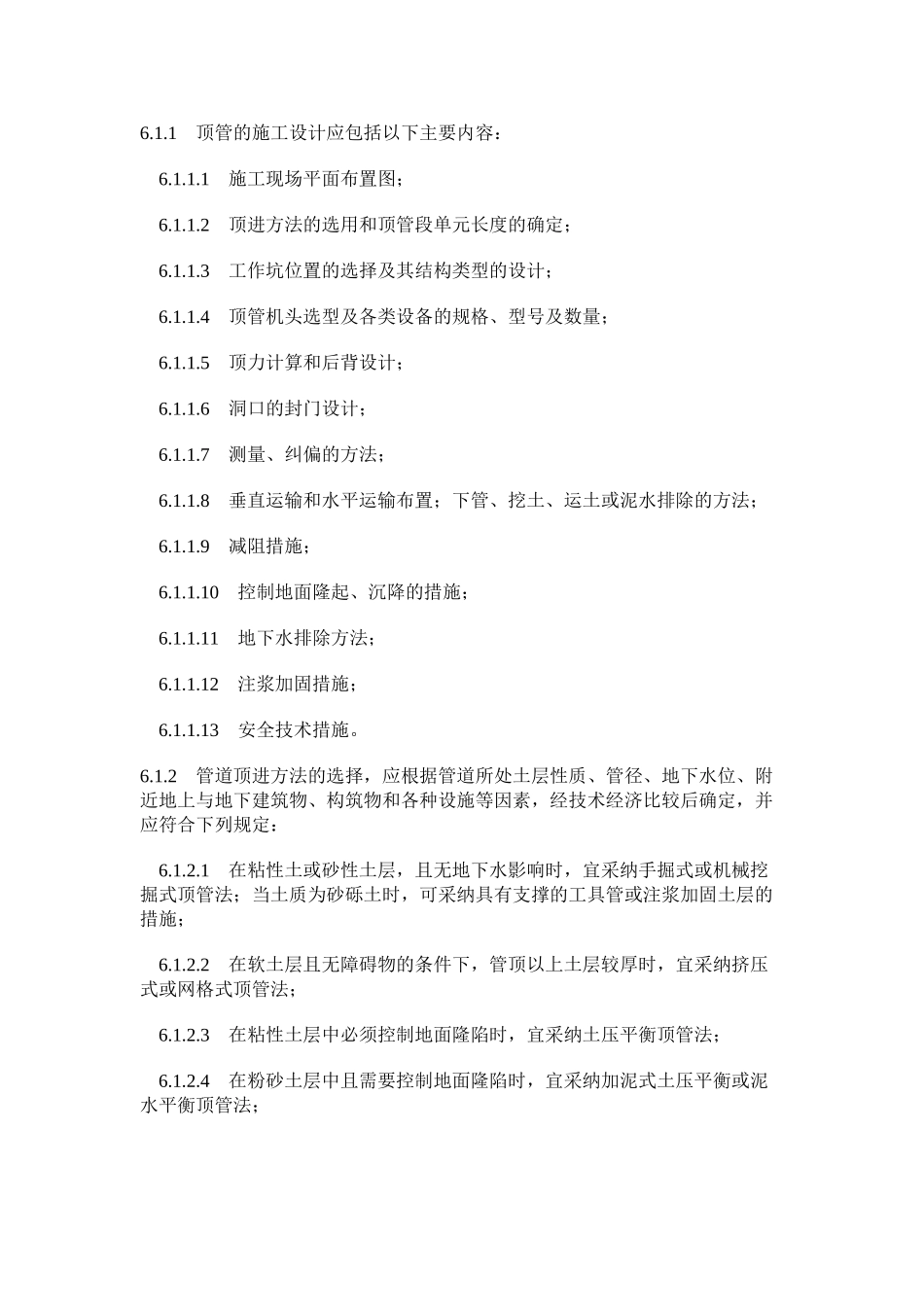

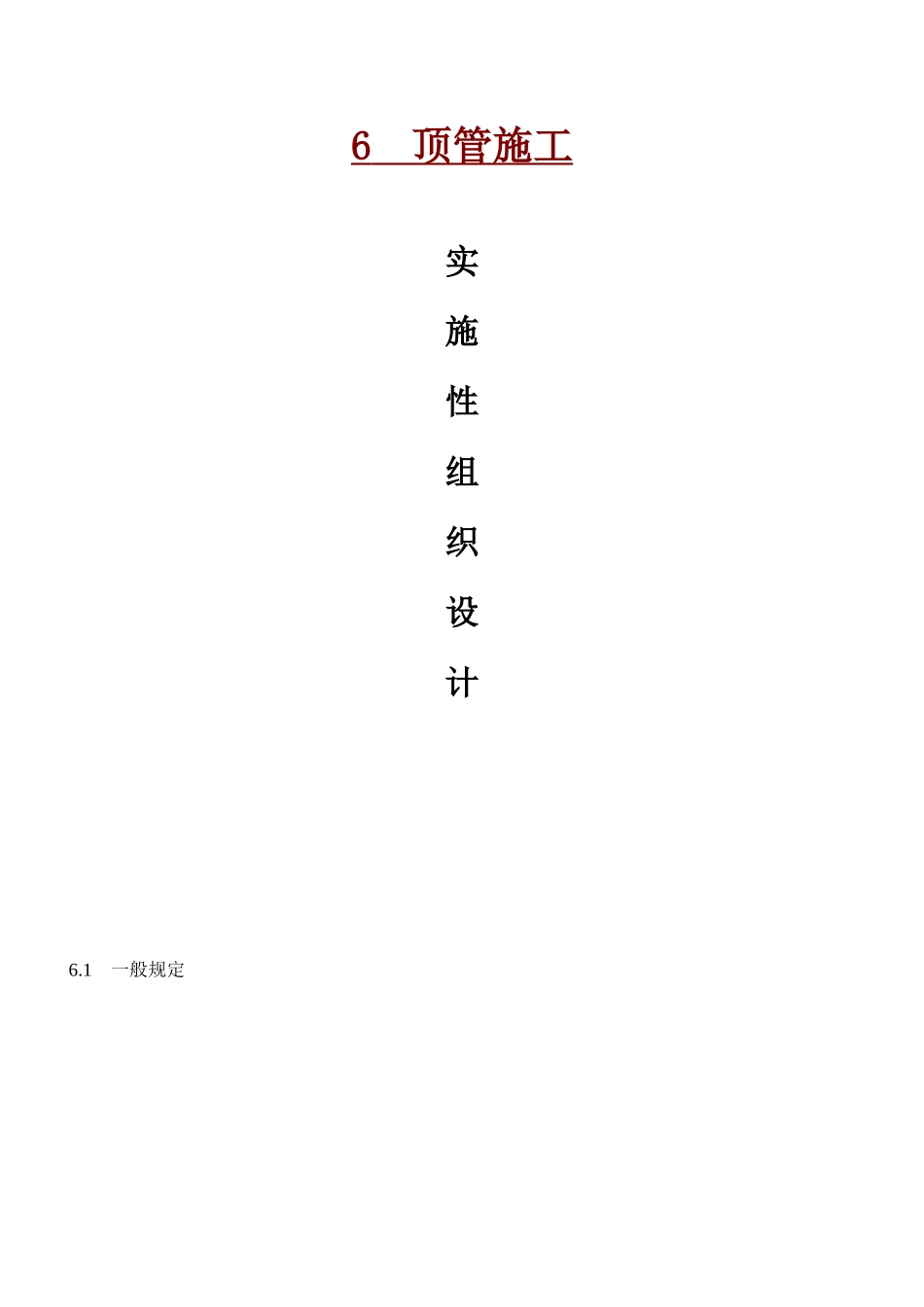

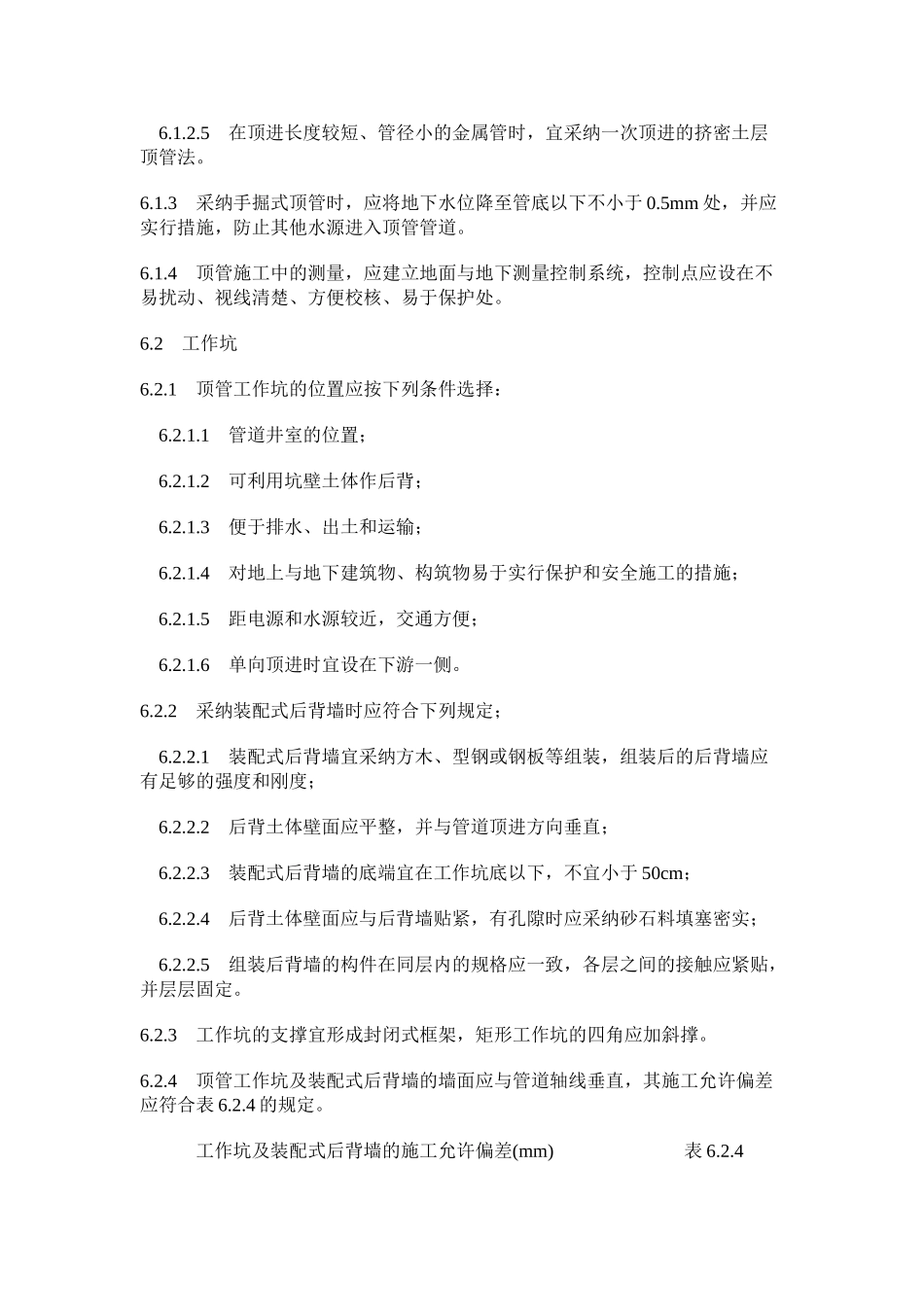

6 顶管施工 实施性组织设计6.1 一般规定6.1.1 顶管的施工设计应包括以下主要内容： 6.1.1.1 施工现场平面布置图； 6.1.1.2 顶进方法的选用和顶管段单元长度的确定； 6.1.1.3 工作坑位置的选择及其结构类型的设计； 6.1.1.4 顶管机头选型及各类设备的规格、型号及数量； 6.1.1.5 顶力计算和后背设计； 6.1.1.6 洞口的封门设计； 6.1.1.7 测量、纠偏的方法； 6.1.1.8 垂直运输和水平运输布置；下管、挖土、运土或泥水排除的方法； 6.1.1.9 减阻措施； 6.1.1.10 控制地面隆起、沉降的措施； 6.1.1.11 地下水排除方法； 6.1.1.12 注浆加固措施； 6.1.1.13 安全技术措施。6.1.2 管道顶进方法的选择，应根据管道所处土层性质、管径、地下水位、附近地上与地下建筑物、构筑物和各种设施等因素，经技术经济比较后确定，并应符合下列规定： 6.1.2.1 在粘性土或砂性土层，且无地下水影响时，宜采纳手掘式或机械挖掘式顶管法；当土质为砂砾土时，可采纳具有支撑的工具管或注浆加固土层的措施； 6.1.2.2 在软土层且无障碍物的条件下，管顶以上土层较厚时，宜采纳挤压式或网格式顶管法； 6.1.2.3 在粘性土层中必须控制地面隆陷时，宜采纳土压平衡顶管法； 6.1.2.4 在粉砂土层中且需要控制地面隆陷时，宜采纳加泥式土压平衡或泥水平衡顶管法； 6.1.2.5 在顶进长度较短、管径小的金属管时，宜采纳一次顶进的挤密土层顶管法。6.1.3 采纳手掘式顶管时，应将地下水位降至管底以下不小于 0.5mm 处，并应实行措施，防止其他水源进入顶管管道。6.1.4 顶管施工中的测量，应建立地面与地下测量控制系统，控制点应设在不易扰动、视线清楚、方便校核、易于保护处。6.2 工作坑6.2.1 顶管工作坑的位置应按下列条件选择： 6.2.1.1 管道井室的位置； 6.2.1.2 可利用坑壁土体作后背； 6.2.1.3 便于排水、出土和运输； 6.2.1.4 对地上与地下建筑物、构筑物易于实行保护和安全施工的措施； 6.2.1.5 距电源和水源较近，交通方便； 6.2.1.6 单向顶进时宜设在下游一侧。6.2.2 采纳装配式后背墙时应符合下列规定； 6.2.2.1 装配式后背墙宜采纳方木、型钢或钢板等组装，组装后的后背墙应有足够的强度和刚度； 6.2.2.2 后背土体壁面应平整，并与管道顶进方向垂直； 6.2.2.3 装配式后背墙的底端宜在工作坑底以下，不宜小于 50cm； 6.2.2.4 后背土体壁面应与后背墙贴紧，有孔隙时应采纳砂石料填塞密实； 6.2.2.5 组...
