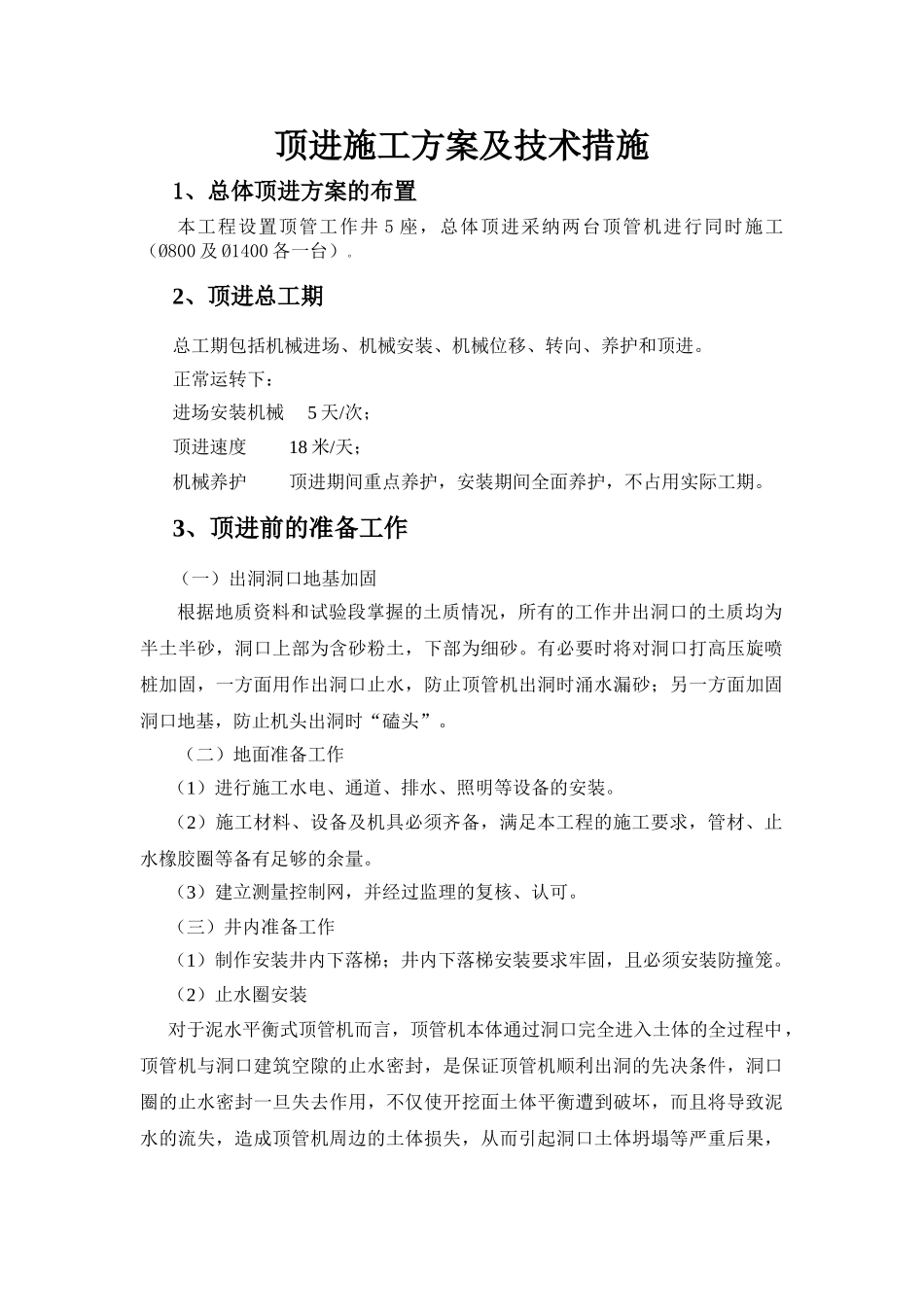

顶进施工方案及技术措施1、总体顶进方案的布置本工程设置顶管工作井 5 座，总体顶进采纳两台顶管机进行同时施工（Ø800 及 Ø1400 各一台）。2、顶进总工期总工期包括机械进场、机械安装、机械位移、转向、养护和顶进。正常运转下：进场安装机械 5 天/次；顶进速度 18 米/天；机械养护 顶进期间重点养护，安装期间全面养护，不占用实际工期。3、顶进前的准备工作（一）出洞洞口地基加固根据地质资料和试验段掌握的土质情况，所有的工作井出洞口的土质均为半土半砂，洞口上部为含砂粉土，下部为细砂。有必要时将对洞口打高压旋喷桩加固，一方面用作出洞口止水，防止顶管机出洞时涌水漏砂；另一方面加固洞口地基，防止机头出洞时“磕头”。（二）地面准备工作（1）进行施工水电、通道、排水、照明等设备的安装。（2）施工材料、设备及机具必须齐备，满足本工程的施工要求，管材、止水橡胶圈等备有足够的余量。（3）建立测量控制网，并经过监理的复核、认可。（三）井内准备工作（1）制作安装井内下落梯；井内下落梯安装要求牢固，且必须安装防撞笼。（2）止水圈安装对于泥水平衡式顶管机而言，顶管机本体通过洞口完全进入土体的全过程中，顶管机与洞口建筑空隙的止水密封，是保证顶管机顺利出洞的先决条件，洞口圈的止水密封一旦失去作用，不仅使开挖面土体平衡遭到破坏，而且将导致泥水的流失，造成顶管机周边的土体损失，从而引起洞口土体坍塌等严重后果，故必须在洞口设置密封性能良好的止水装置——止水圈。止水圈部件由三个部分组成：橡胶圈、压环、压板。首先以膨胀螺丝圆D7=1640/1040 打好膨胀螺丝，然后将橡胶圈套在膨胀螺丝上，再将压环压在橡胶圈上，最后再将压板压在压环上，并上紧螺丝，压板共有 36 块，可以沿着径向方向在 50mm 的范围内移动，从而控制橡胶圈的压紧程度。压板可以保证压紧止水橡胶圈，并在地下水压力太大时，防止橡胶圈翻出。 （3）导轨安装和固定导轨的作用是引导复合聚乙烯管按设计的中心线和坡度顶进，保证管节在进洞之前位置正确。导轨安装是否牢固与准确对管道的顶进质量影响较大，因此，安装导轨必须符合排水管的轴线、标高以及坡度的要求。本工程采纳32KG 钢轨作导轨。导轨安装好后，要用角铁或槽钢固定在工作井的两壁和前导墙上。之后要浇筑素混凝土加固，混凝土面低于导轨顶面 10cm 左右。（4）后靠背的下井及安装后靠背质量为 4.5 吨，长 3500、高 3000、宽 350，后靠背平面应与顶进...
