项目方案---反渗透--水处理系统

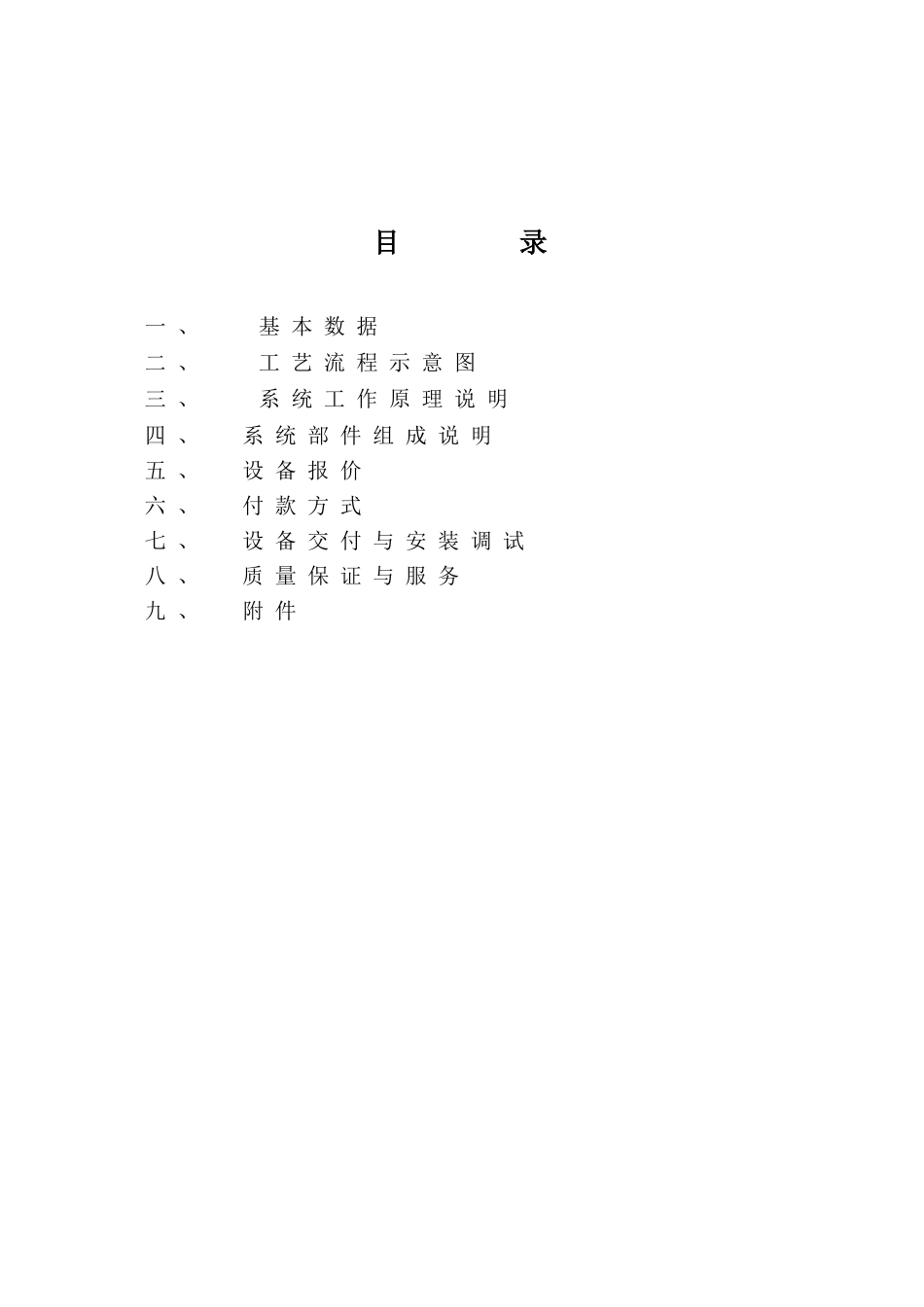

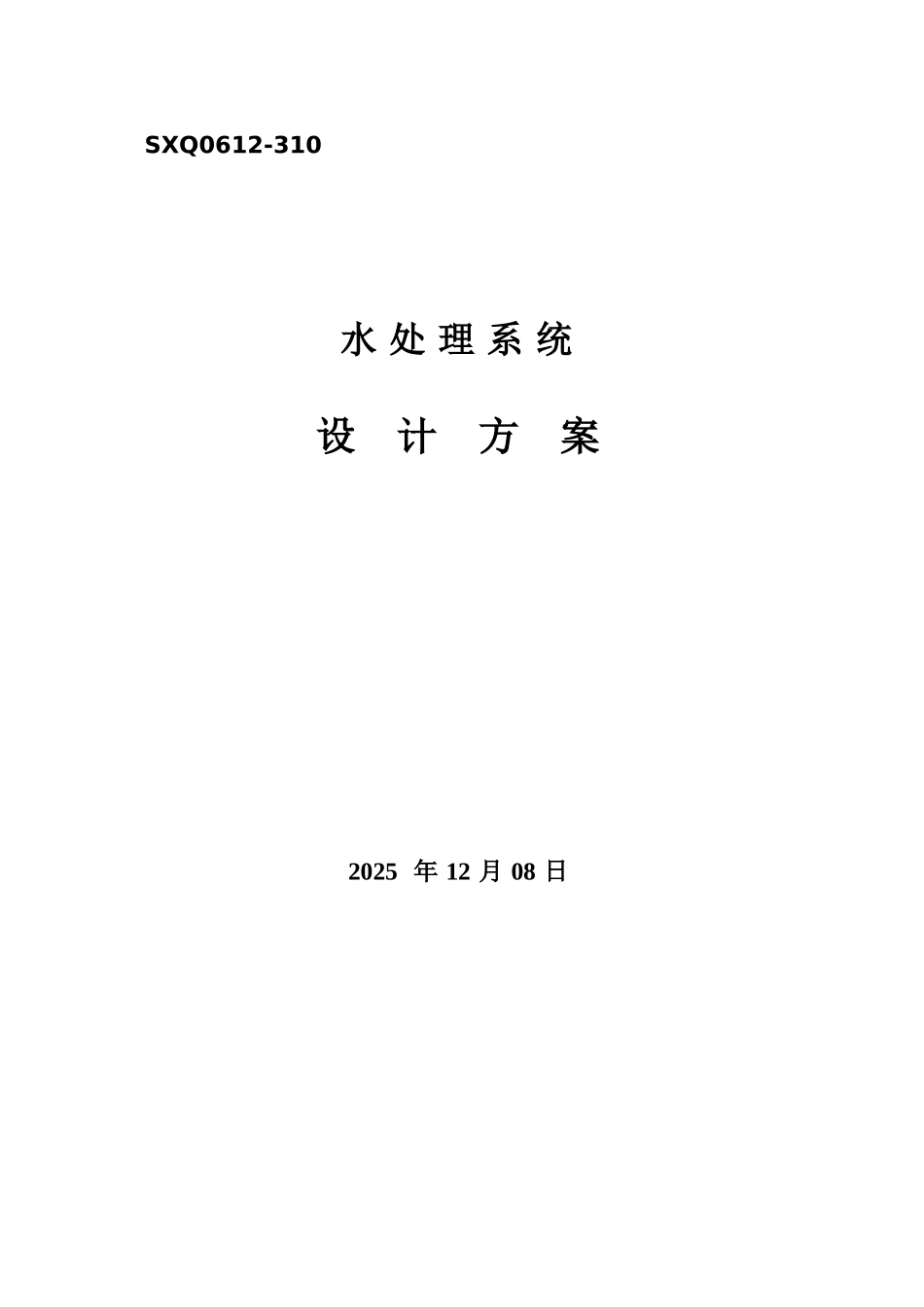

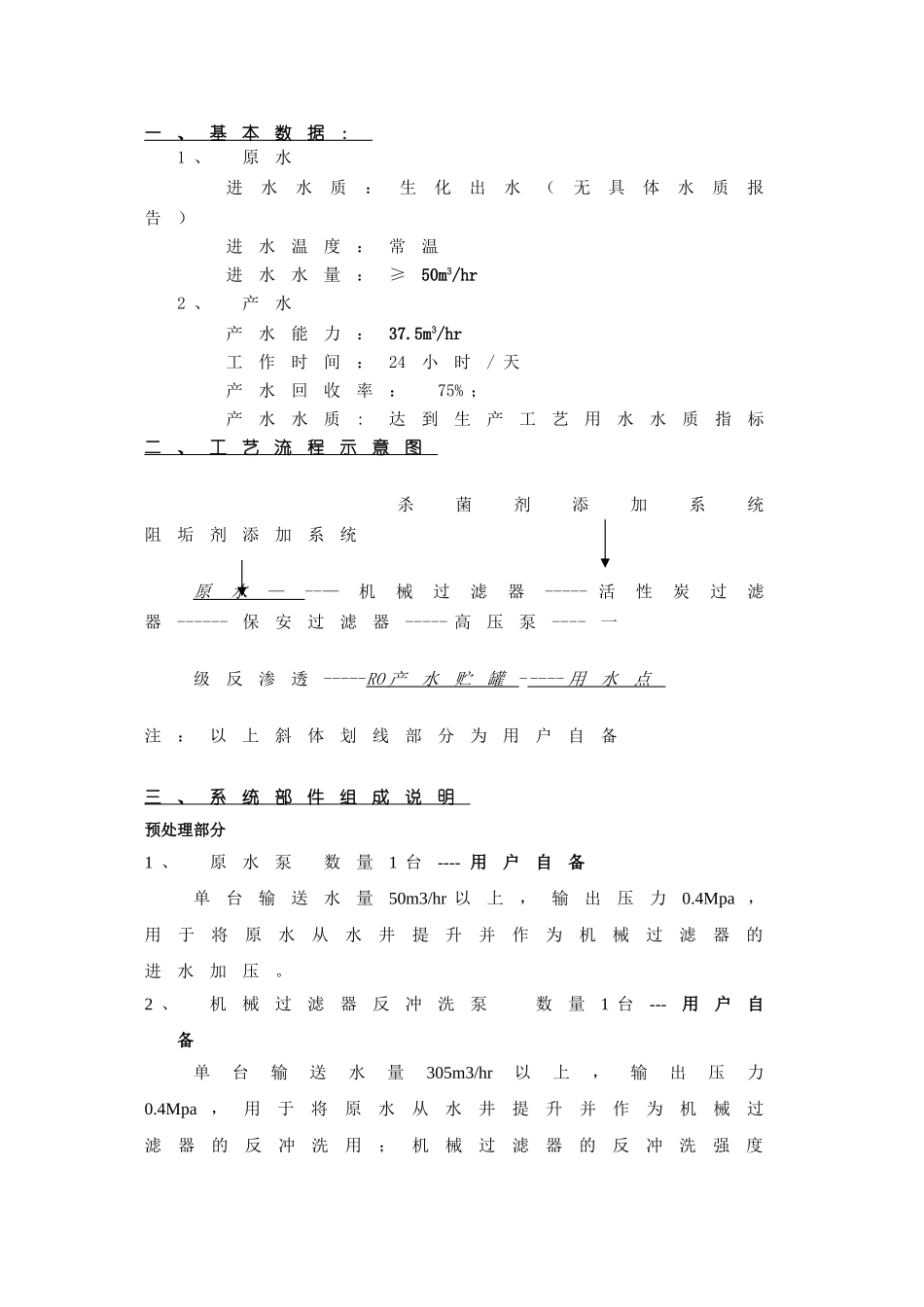

SXQ0612-310水 处 理 系 统设 计 方 案2025 年 12 月 08 日目 录一 、 基 本 数 据二 、 工 艺 流 程 示 意 图三 、 系 统 工 作 原 理 说 明四 、系 统 部 件 组 成 说 明五 、设 备 报 价六 、付 款 方 式七 、设 备 交 付 与 安 装 调 试八 、质 量 保 证 与 服 务九 、附 件一、基本数据：1 、原水进水水质：生化出水（无具体水质报告）进水温度：常温进水水量：≥50m3/hr2 、产水产水能力：37.5m3/hr工作时间：24小时/ 天产水回收率： 75% ；产水水质: 达到生产工艺用水水质指标二、工艺流程示意图 杀菌剂添加系统 阻垢剂添加系统原水 — --—机械过滤器----- 活性炭过滤器------保安过滤器----- 高压泵----一级反渗透-----RO 产水贮罐 ----- 用水点 注：以上斜体划线部分为用户自备三、系统部件组成说明预处理部分1 、原水泵 数量1 台---- 用户自备单台输送水量50m3/hr 以上，输出压力0.4Mpa ，用于将原水从水井提升并作为机械过滤器的进水加压。2 、机械过滤器反冲洗泵 数量1 台---用户自备单台输送水量305m3/hr以上，输出压力0.4Mpa ，用于将原水从水井提升并作为机械过滤器的反冲洗用；机械过滤器的反冲洗强度为12L/m2.S，故当过滤器两端压力超过0.15Mpa 时，需将原水泵与反冲泵并联对单台过滤器进行反冲洗。3 、杀菌剂添加系统 数量1 套 包括美国LMI计量泵和杀菌剂贮箱。为避开细菌、藻类与其他微生物在机械过滤器、管路、微滤过滤器等系统内繁殖，本系统设计了一套在线式杀菌剂计量添加系统，安装在机械过滤器入口前的进水管路上，该系统定期间歇启动往系统内添加杀菌剂。4 、机械过滤器及活性炭过器 数量各1 台 机械过滤器和活性炭过滤器是反渗透系统的重要预处理装置，它采纳粒径为φ4 ～φ32mm的卵石作为支承层，采纳粒径为φ1 ～φ4mm 的石英砂、φ0.8 ～φ1.8mm 的无烟煤、20-40 目的活性碳作为滤料，它的作用是滤除原水带来的细小颗粒、悬浮物、胶体、有机物等物质，保证其出水SDI （污染指数）≤3 。特性：* 能够有效地去除原水中反渗透系统敏感的胶体、悬浮物等；* 具有独特的均匀布水方式，能够阻留滤料均衡滤层阻力防止偏流，使过滤器达到最好效果，能长期满足反渗透膜对污染指数SDI 的要求；* 填料选用优质滤料，滤料不均匀系数均为2-3 以保证良好的过滤效果，且不会出现反洗乱层现象；* 带空气擦...
