预制外墙板安装工艺

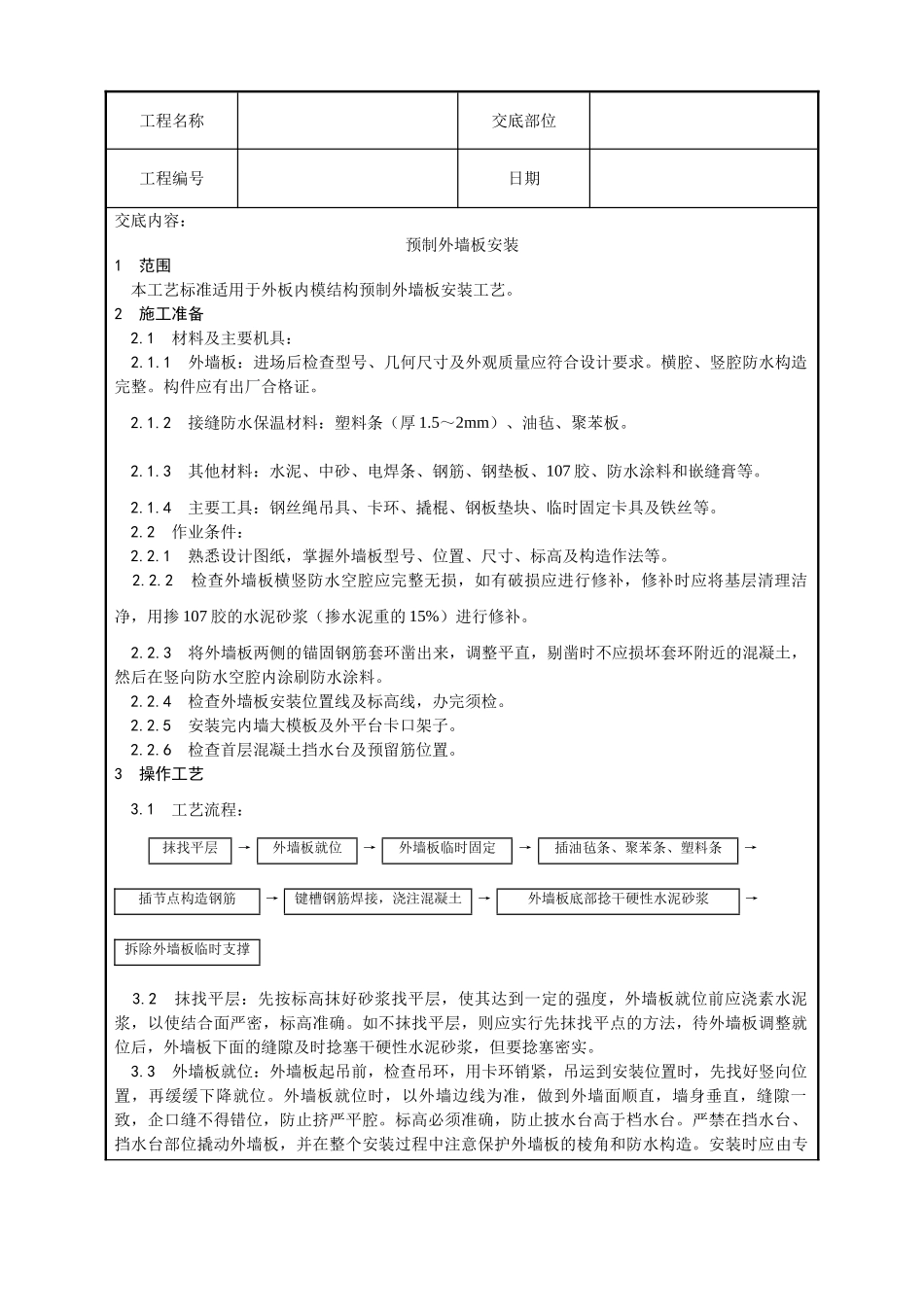

工程名称交底部位工程编号日期交底内容：预制外墙板安装1 范围 本工艺标准适用于外板内模结构预制外墙板安装工艺。2 施工准备 2.1 材料及主要机具： 2.1.1 外墙板：进场后检查型号、几何尺寸及外观质量应符合设计要求。横腔、竖腔防水构造完整。构件应有出厂合格证。 2.1.2 接缝防水保温材料：塑料条（厚 1.5～2mm）、油毡、聚苯板。 2.1.3 其他材料：水泥、中砂、电焊条、钢筋、钢垫板、107 胶、防水涂料和嵌缝膏等。 2.1.4 主要工具：钢丝绳吊具、卡环、撬棍、钢板垫块、临时固定卡具及铁丝等。 2.2 作业条件： 2.2.1 熟悉设计图纸，掌握外墙板型号、位置、尺寸、标高及构造作法等。 2.2.2 检查外墙板横竖防水空腔应完整无损，如有破损应进行修补，修补时应将基层清理洁净，用掺 107 胶的水泥砂浆（掺水泥重的 15%）进行修补。 2.2.3 将外墙板两侧的锚固钢筋套环凿出来，调整平直，剔凿时不应损坏套环附近的混凝土，然后在竖向防水空腔内涂刷防水涂料。 2.2.4 检查外墙板安装位置线及标高线，办完须检。 2.2.5 安装完内墙大模板及外平台卡口架子。 2.2.6 检查首层混凝土挡水台及预留筋位置。3 操作工艺 3.1 工艺流程：抹找平层→外墙板就位→外墙板临时固定→插油毡条、聚苯条、塑料条→插节点构造钢筋→键槽钢筋焊接，浇注混凝土→外墙板底部捻干硬性水泥砂浆→拆除外墙板临时支撑 3.2 抹找平层：先按标高抹好砂浆找平层，使其达到一定的强度，外墙板就位前应浇素水泥浆，以使结合面严密，标高准确。如不抹找平层，则应实行先抹找平点的方法，待外墙板调整就位后，外墙板下面的缝隙及时捻塞干硬性水泥砂浆，但要捻塞密实。 3.3 外墙板就位：外墙板起吊前，检查吊环，用卡环销紧，吊运到安装位置时，先找好竖向位置，再缓缓下降就位。外墙板就位时，以外墙边线为准，做到外墙面顺直，墙身垂直，缝隙一致，企口缝不得错位，防止挤严平腔。标高必须准确，防止披水台高于档水台。严禁在挡水台、挡水台部位撬动外墙板，并在整个安装过程中注意保护外墙板的棱角和防水构造。安装时应由专工程名称交底部位工程编号日期人负责外墙板下口定位、对线，并用靠尺板找直。安装首层外墙板时，应特别注意质量，使之成为以上各层的基准。 3.4 外墙板临时固定：外墙板就位后，用花篮螺栓或临时固定卡具将外墙板与大模板拉牢。大角处与山墙板相邻的两块外墙板应相互拉接固定，拉牢后方难脱钩。每层大角垂直度应用经纬仪...
