预制场施工专项方案

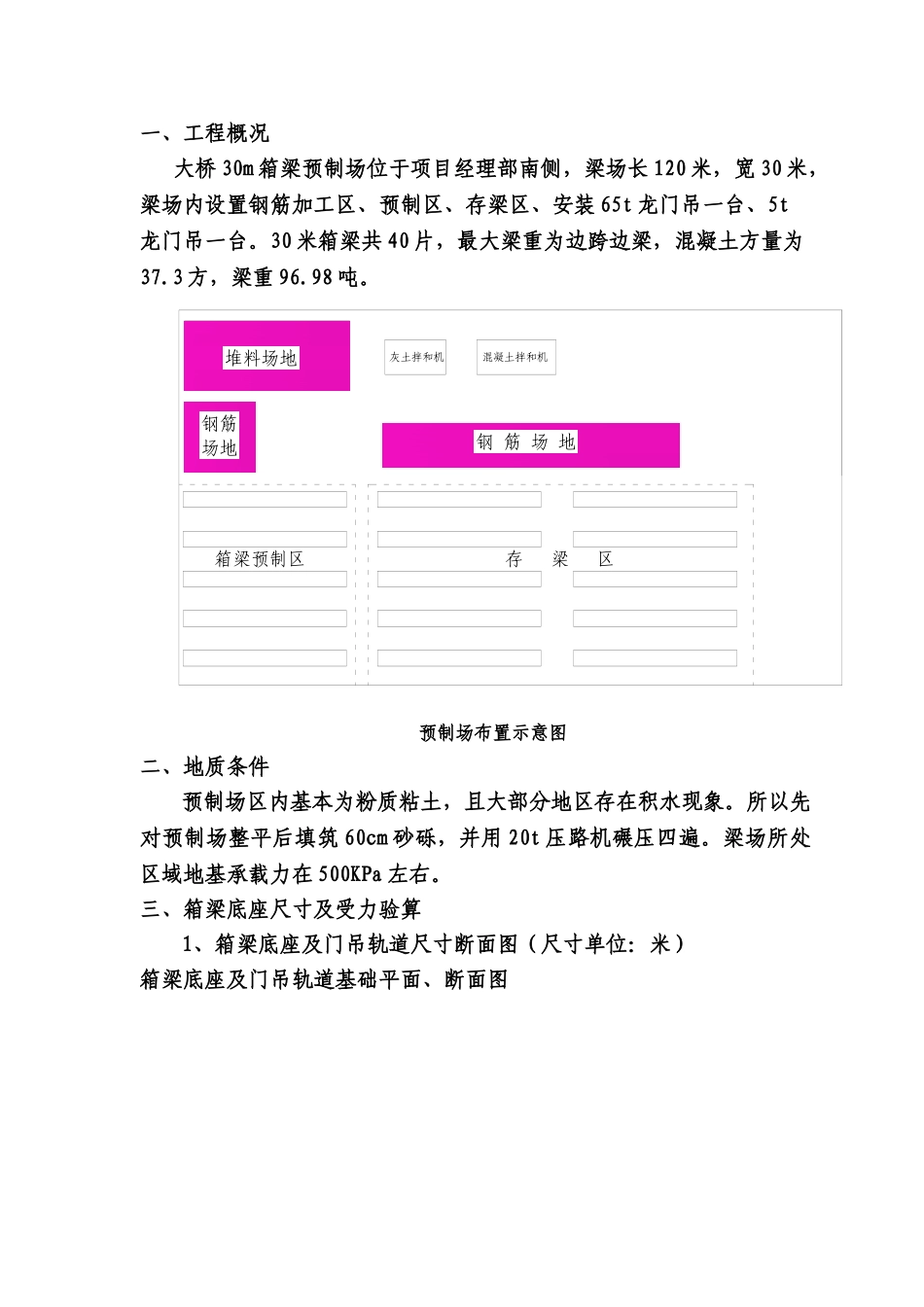

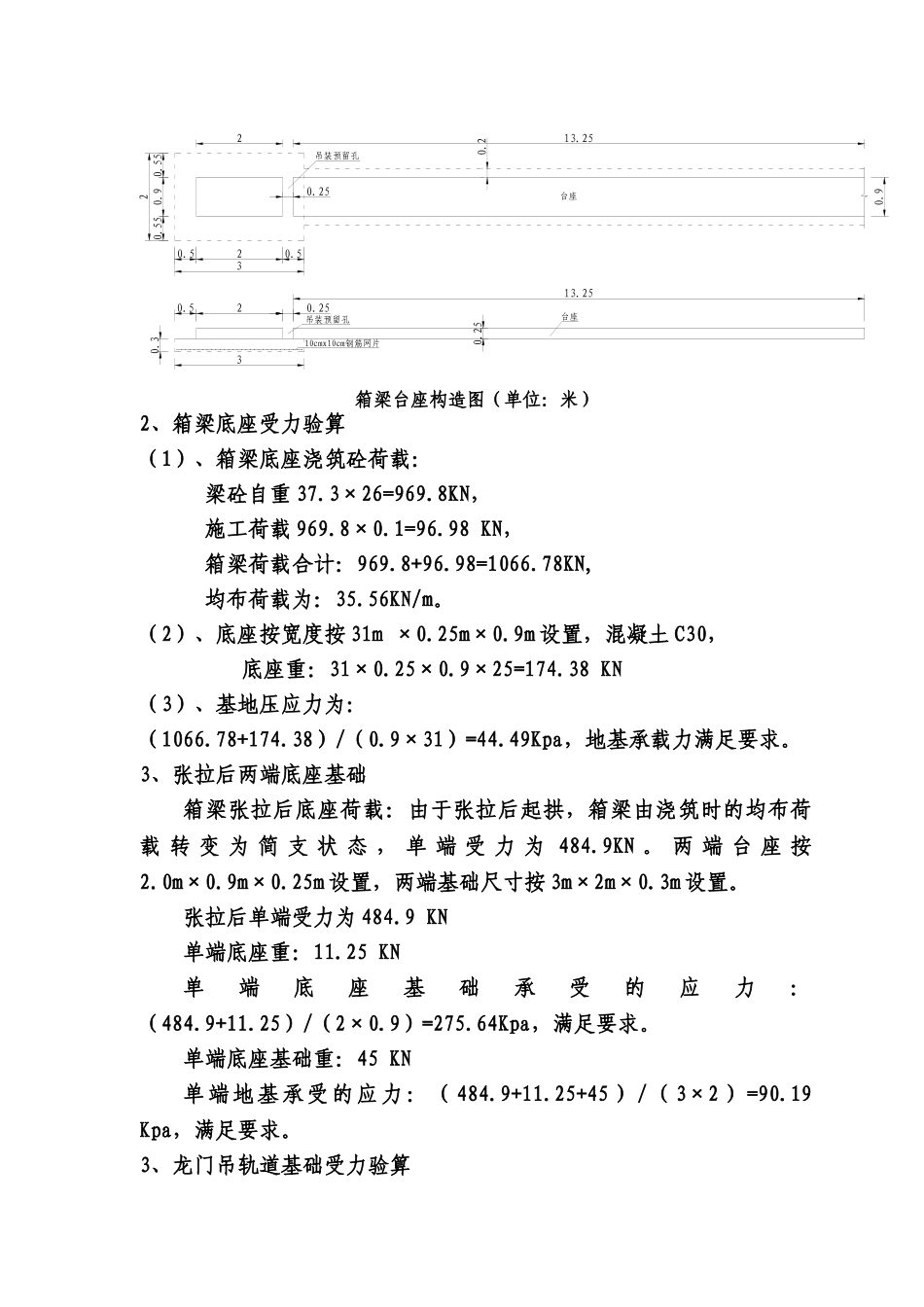

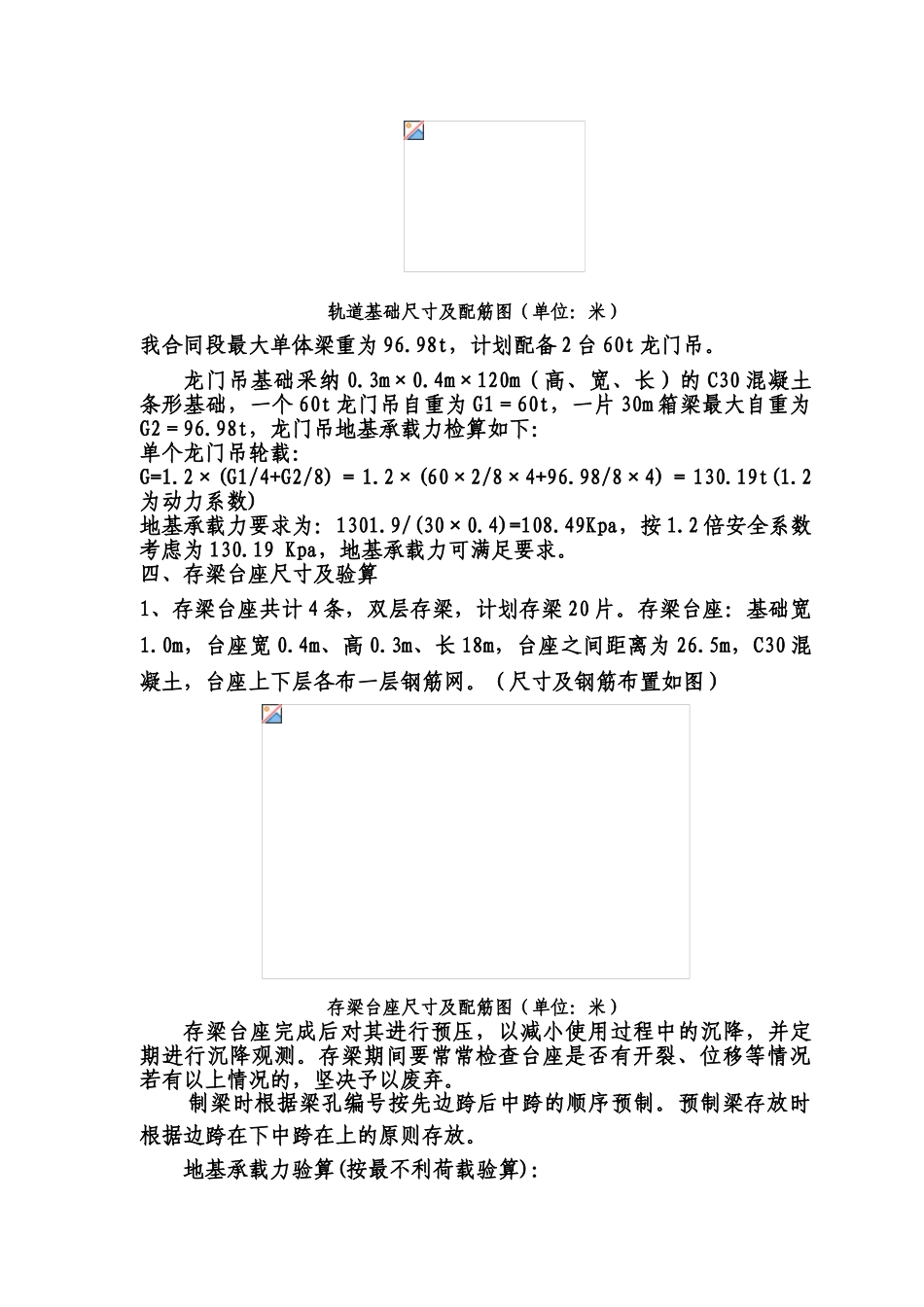

一、工程概况大桥 30m 箱梁预制场位于项目经理部南侧，梁场长 120 米，宽 30 米，梁场内设置钢筋加工区、预制区、存梁区、安装 65t 龙门吊一台、5t龙门吊一台。30 米箱梁共 40 片，最大梁重为边跨边梁，混凝土方量为37.3 方，梁重 96.98 吨。钢筋场地灰土拌和机堆料场地混凝土拌和机钢 筋 场 地箱梁预制区存 梁 区预制场布置示意图二、地质条件预制场区内基本为粉质粘土，且大部分地区存在积水现象。所以先对预制场整平后填筑 60cm 砂砾，并用 20t 压路机碾压四遍。梁场所处区域地基承载力在 500KPa 左右。三、箱梁底座尺寸及受力验算1、箱梁底座及门吊轨道尺寸断面图（尺寸单位：米）箱梁底座及门吊轨道基础平面、断面图20.90.550.520.50.550.2513.25吊装预留孔0.9台座30.2530.320.25吊装预留孔台座10cmx10cm钢筋网片13.250.20.5箱梁台座构造图（单位：米）2、箱梁底座受力验算（1）、箱梁底座浇筑砼荷载：梁砼自重 37.3×26=969.8KN，施工荷载 969.8×0.1=96.98 KN，箱梁荷载合计：969.8+96.98=1066.78KN,均布荷载为：35.56KN/m。（2）、底座按宽度按 31m ×0.25m×0.9m 设置，混凝土 C30， 底座重：31×0.25×0.9×25=174.38 KN（3）、基地压应力为：（1066.78+174.38）/（0.9×31）=44.49Kpa，地基承载力满足要求。3、张拉后两端底座基础箱梁张拉后底座荷载：由于张拉后起拱，箱梁由浇筑时的均布荷载 转 变 为 简 支 状 态 ， 单 端 受 力 为 484.9KN 。 两 端 台 座 按2.0m×0.9m×0.25m 设置，两端基础尺寸按 3m×2m×0.3m 设置。张拉后单端受力为 484.9 KN单端底座重：11.25 KN单端底座基础承受的应力：（484.9+11.25）/（2×0.9）=275.64Kpa，满足要求。单端底座基础重：45 KN单端地基承受的应力：（ 484.9+11.25+45）/（3×2）=90.19 Kpa，满足要求。3、龙门吊轨道基础受力验算轨道基础尺寸及配筋图（单位：米）我合同段最大单体梁重为 96.98t，计划配备 2 台 60t 龙门吊。龙门吊基础采纳 0.3m×0.4m×120m（高、宽、长）的 C30 混凝土条形基础，一个 60t 龙门吊自重为 G1＝60t，一片 30m 箱梁最大自重为G2＝96.98t，龙门吊地基承载力检算如下：单个龙门吊轮载：G=1.2×(G1/4+G2/8)＝1.2×(60×2/8×4+96.98/8×4)＝130.19t(1.2为动力系数)地基承载力要求为：1301.9/(30×0.4)=108.49Kpa，按 1.2 倍安全系数考虑为 130.19 Kpa，地基承载力可满足要求。...
