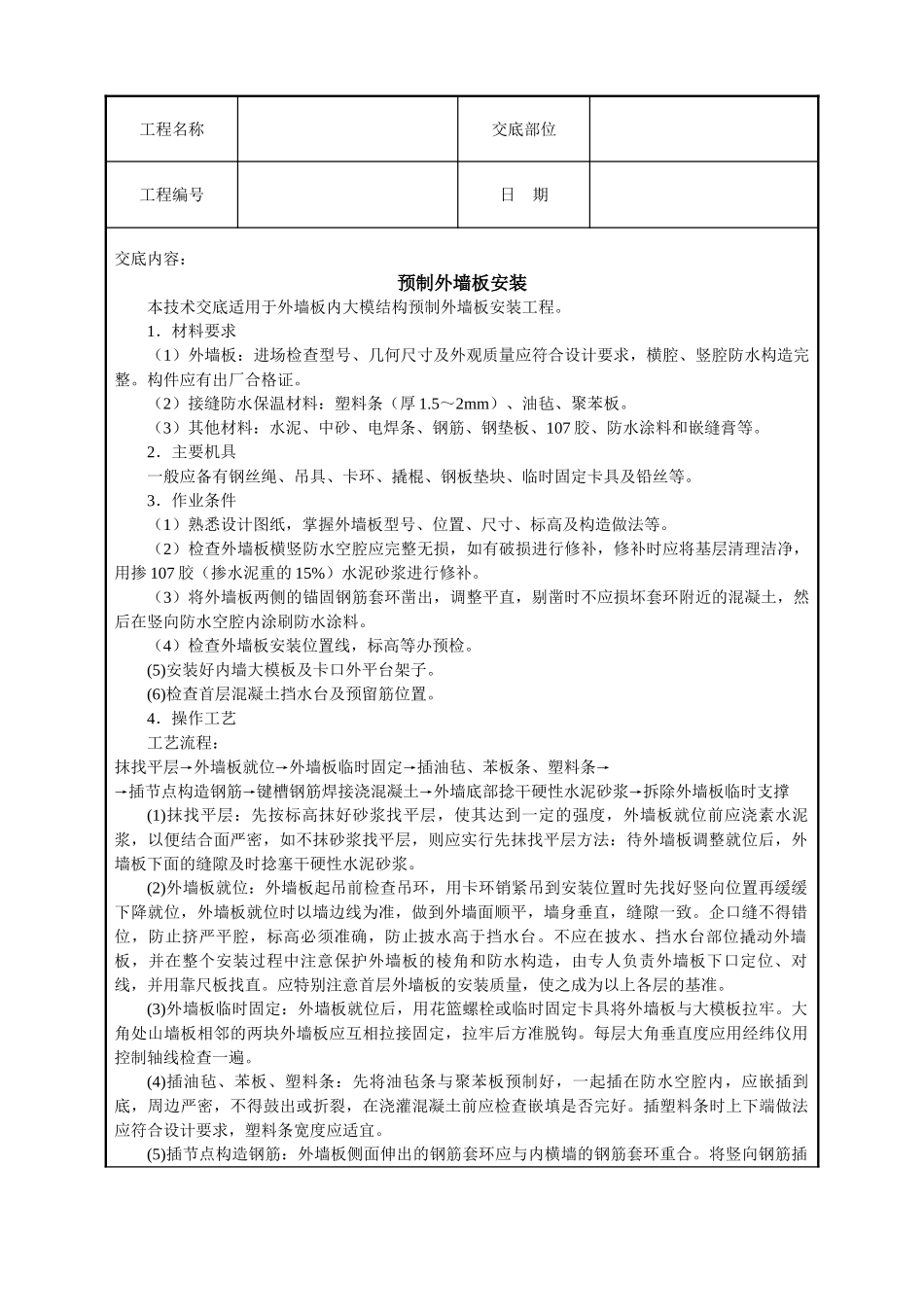

预制外墙板安装

工程名称交底部位工程编号日 期交底内容：预制外墙板安装 本技术交底适用于外墙板内大模结构预制外墙板安装工程。1．材料要求（1）外墙板：进场检查型号、几何尺寸及外观质量应符合设计要求，横腔、竖腔防水构造完整。构件应有出厂合格证。（2）接缝防水保温材料：塑料条（厚 1.5～2mm）、油毡、聚苯板。（3）其他材料：水泥、中砂、电焊条、钢筋、钢垫板、107 胶、防水涂料和嵌缝膏等。2．主要机具一般应备有钢丝绳、吊具、卡环、撬棍、钢板垫块、临时固定卡具及铅丝等。3．作业条件（1）熟悉设计图纸，掌握外墙板型号、位置、尺寸、标高及构造做法等。（2）检查外墙板横竖防水空腔应完整无损，如有破损进行修补，修补时应将基层清理洁净，用掺 107 胶（掺水泥重的 15%）水泥砂浆进行修补。（3）将外墙板两侧的锚固钢筋套环凿出，调整平直，剔凿时不应损坏套环附近的混凝土，然后在竖向防水空腔内涂刷防水涂料。（4）检查外墙板安装位置线，标高等办预检。(5)安装好内墙大模板及卡口外平台架子。(6)检查首层混凝土挡水台及预留筋位置。4．操作工艺工艺流程：抹找平层→外墙板就位→外墙板临时固定→插油毡、苯板条、塑料条→→插节点构造钢筋→键槽钢筋焊接浇混凝土→外墙底部捻干硬性水泥砂浆→拆除外墙板临时支撑(1)抹找平层：先按标高抹好砂浆找平层，使其达到一定的强度，外墙板就位前应浇素水泥浆，以便结合面严密，如不抹砂浆找平层，则应实行先抹找平层方法：待外墙板调整就位后，外墙板下面的缝隙及时捻塞干硬性水泥砂浆。(2)外墙板就位：外墙板起吊前检查吊环，用卡环销紧吊到安装位置时先找好竖向位置再缓缓下降就位，外墙板就位时以墙边线为准，做到外墙面顺平，墙身垂直，缝隙一致。企口缝不得错位，防止挤严平腔，标高必须准确，防止披水高于挡水台。不应在披水、挡水台部位撬动外墙板，并在整个安装过程中注意保护外墙板的棱角和防水构造，由专人负责外墙板下口定位、对线，并用靠尺板找直。应特别注意首层外墙板的安装质量，使之成为以上各层的基准。(3)外墙板临时固定：外墙板就位后，用花篮螺栓或临时固定卡具将外墙板与大模板拉牢。大角处山墙板相邻的两块外墙板应互相拉接固定，拉牢后方准脱钩。每层大角垂直度应用经纬仪用控制轴线检查一遍。(4)插油毡、苯板、塑料条：先将油毡条与聚苯板预制好，一起插在防水空腔内，应嵌插到底，周边严密，不得鼓出或折裂，在浇灌混凝土前应检查嵌填是否完好。插塑料条时上下端做法...
