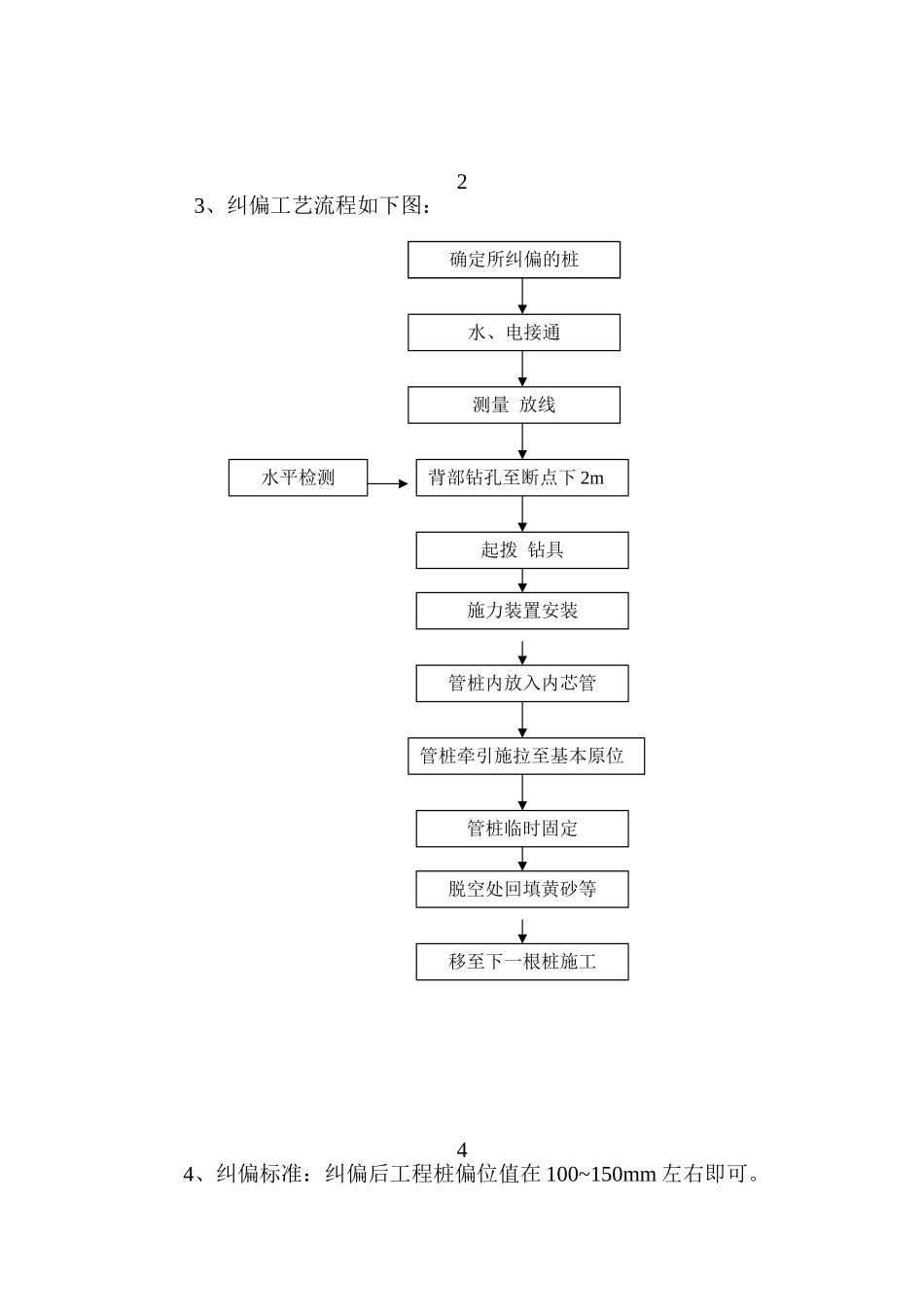

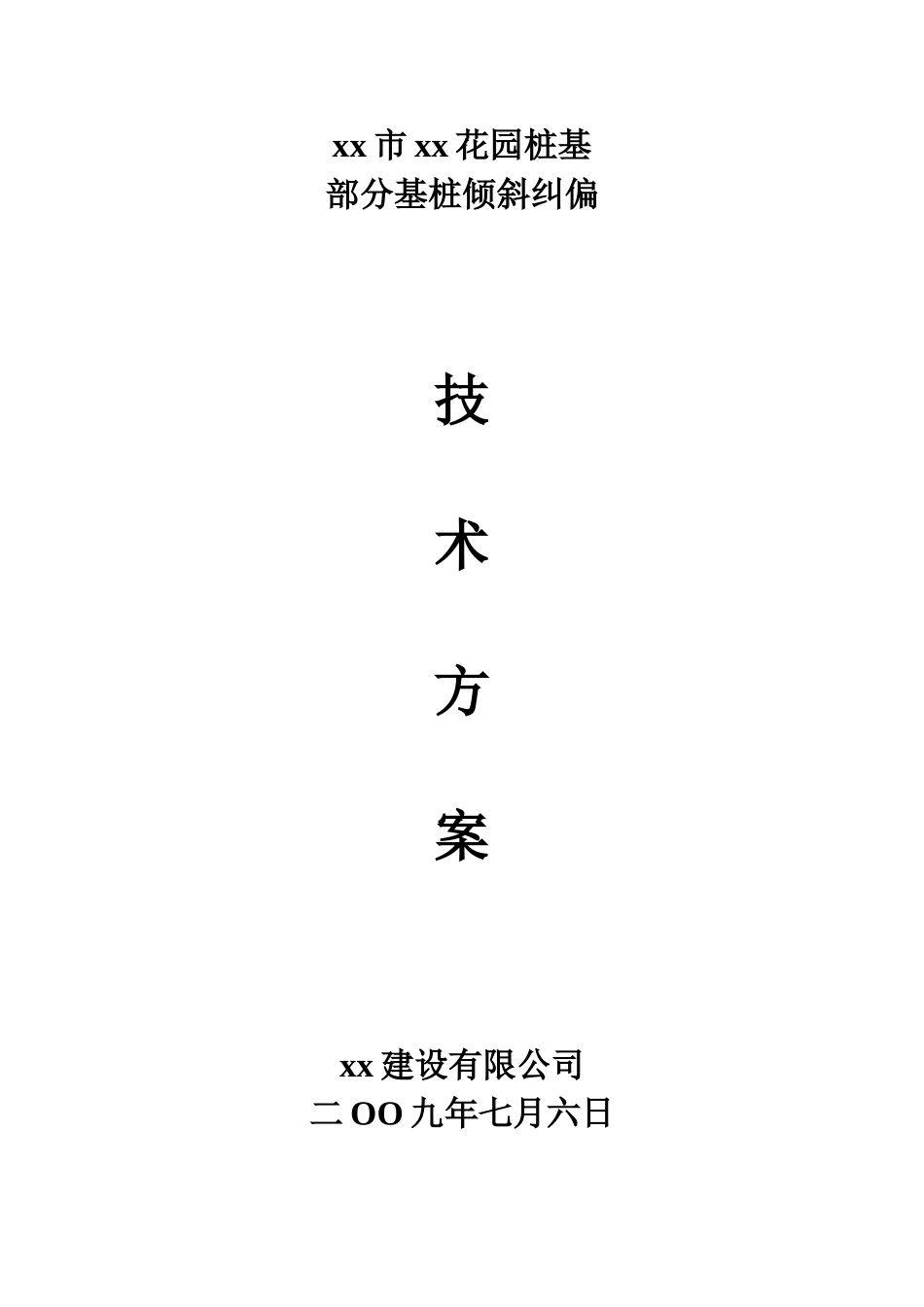

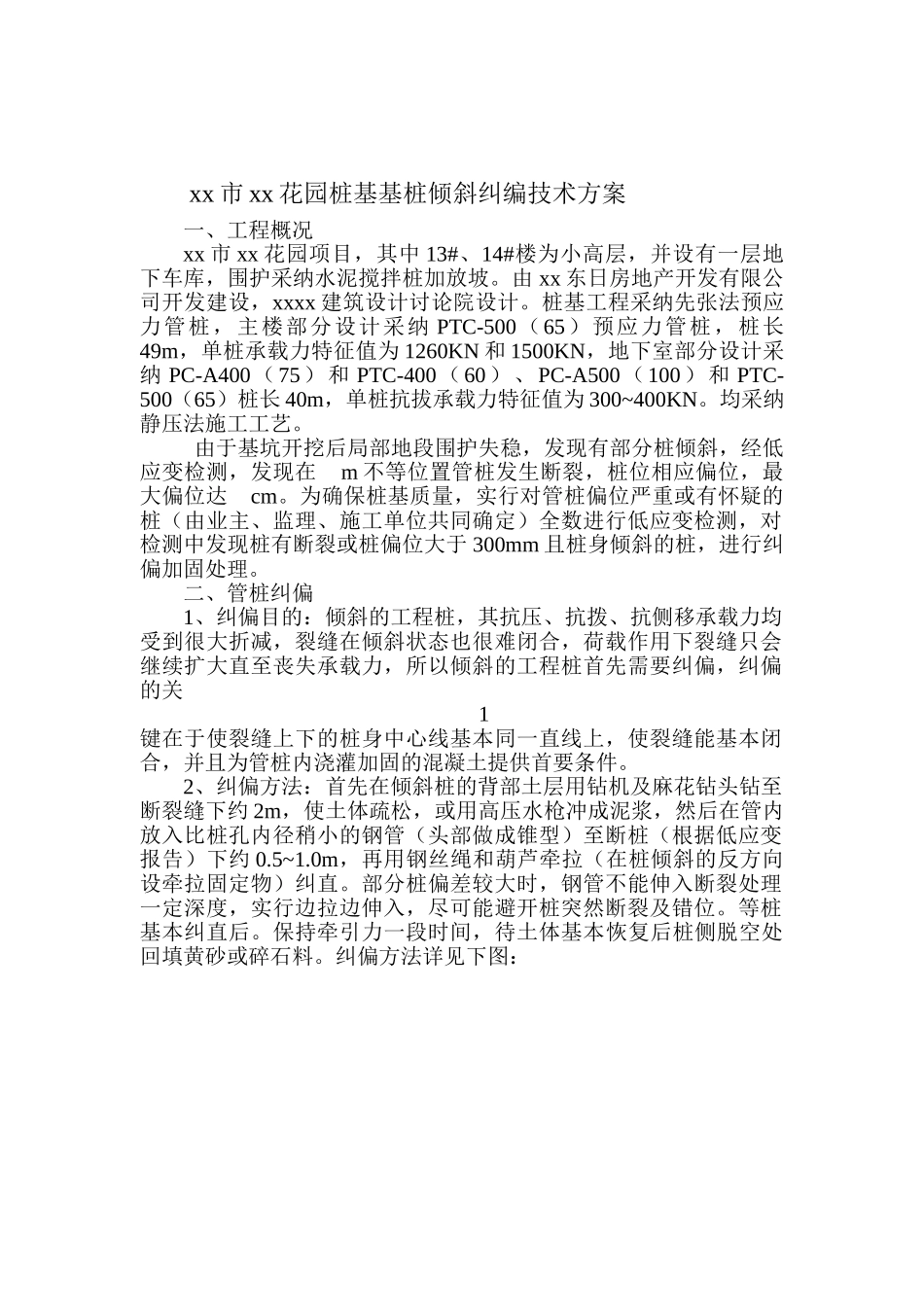

xx 市 xx 花园桩基部分基桩倾斜纠偏技术方案xx 建设有限公司二 OO 九年七月六日xx 市 xx 花园桩基基桩倾斜纠编技术方案一、工程概况xx 市 xx 花园项目，其中 13#、14#楼为小高层，并设有一层地下车库，围护采纳水泥搅拌桩加放坡。由 xx 东日房地产开发有限公司开发建设，xxxx 建筑设计讨论院设计。桩基工程采纳先张法预应力管桩，主楼部分设计采纳 PTC-500（65）预应力管桩，桩长49m，单桩承载力特征值为 1260KN 和 1500KN，地下室部分设计采纳 PC-A400（75）和 PTC-400（60）、PC-A500（100）和 PTC-500（65）桩长 40m，单桩抗拔承载力特征值为 300~400KN。均采纳静压法施工工艺。由于基坑开挖后局部地段围护失稳，发现有部分桩倾斜，经低应变检测，发现在 m 不等位置管桩发生断裂，桩位相应偏位，最大偏位达 cm。为确保桩基质量，实行对管桩偏位严重或有怀疑的桩（由业主、监理、施工单位共同确定）全数进行低应变检测，对检测中发现桩有断裂或桩偏位大于 300mm 且桩身倾斜的桩，进行纠偏加固处理。二、管桩纠偏1、纠偏目的：倾斜的工程桩，其抗压、抗拨、抗侧移承载力均受到很大折减，裂缝在倾斜状态也很难闭合，荷载作用下裂缝只会继续扩大直至丧失承载力，所以倾斜的工程桩首先需要纠偏，纠偏的关1键在于使裂缝上下的桩身中心线基本同一直线上，使裂缝能基本闭合，并且为管桩内浇灌加固的混凝土提供首要条件。2、纠偏方法：首先在倾斜桩的背部土层用钻机及麻花钻头钻至断裂缝下约 2m，使土体疏松，或用高压水枪冲成泥浆，然后在管内放入比桩孔内径稍小的钢管（头部做成锥型）至断桩（根据低应变报告）下约 0.5~1.0m，再用钢丝绳和葫芦牵拉（在桩倾斜的反方向设牵拉固定物）纠直。部分桩偏差较大时，钢管不能伸入断裂处理一定深度，实行边拉边伸入，尽可能避开桩突然断裂及错位。等桩基本纠直后。保持牵引力一段时间，待土体基本恢复后桩侧脱空处回填黄砂或碎石料。纠偏方法详见下图：23、纠偏工艺流程如下图：44、纠偏标准：纠偏后工程桩偏位值在 100~150mm 左右即可。确定所纠偏的桩水、电接通测量 放线背部钻孔至断点下 2m起拨 钻具施力装置安装管桩内放入内芯管管桩牵引施拉至基本原位管桩临时固定移至下一根桩施工脱空处回填黄砂等水平检测三、管桩加固1、管桩加固目的对倾斜的桩经纠偏到位后，裂缝上下的混凝土往往达不到完全闭合，故采纳在桩孔内沉放钢筋笼，并浇灌微膨胀混凝土至裂缝下2m，使管...
