预拌混凝土早期裂缝成因及控制技术措施

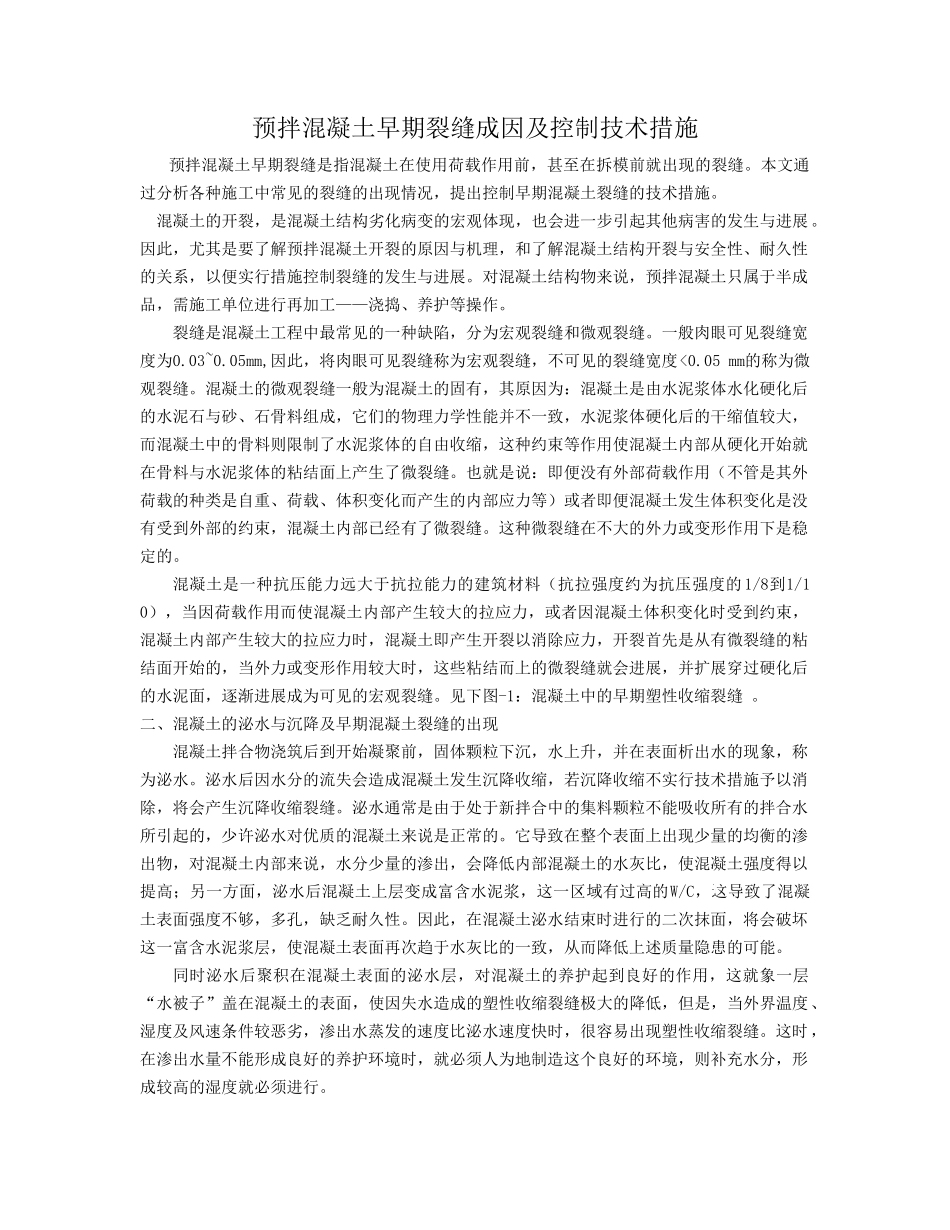

预拌混凝土早期裂缝成因及控制技术措施 预拌混凝土早期裂缝是指混凝土在使用荷载作用前，甚至在拆模前就出现的裂缝。本文通过分析各种施工中常见的裂缝的出现情况，提出控制早期混凝土裂缝的技术措施。 混凝土的开裂，是混凝土结构劣化病变的宏观体现，也会进一步引起其他病害的发生与进展。因此，尤其是要了解预拌混凝土开裂的原因与机理，和了解混凝土结构开裂与安全性、耐久性的关系，以便实行措施控制裂缝的发生与进展。对混凝土结构物来说，预拌混凝土只属于半成品，需施工单位进行再加工——浇捣、养护等操作。裂缝是混凝土工程中最常见的一种缺陷，分为宏观裂缝和微观裂缝。一般肉眼可见裂缝宽度为0.03~0.05mm,因此，将肉眼可见裂缝称为宏观裂缝，不可见的裂缝宽度<0.05 mm的称为微观裂缝。混凝土的微观裂缝一般为混凝土的固有，其原因为：混凝土是由水泥浆体水化硬化后的水泥石与砂、石骨料组成，它们的物理力学性能并不一致，水泥浆体硬化后的干缩值较大，而混凝土中的骨料则限制了水泥浆体的自由收缩，这种约束等作用使混凝土内部从硬化开始就在骨料与水泥浆体的粘结面上产生了微裂缝。也就是说：即便没有外部荷载作用（不管是其外荷载的种类是自重、荷载、体积变化而产生的内部应力等）或者即便混凝土发生体积变化是没有受到外部的约束，混凝土内部已经有了微裂缝。这种微裂缝在不大的外力或变形作用下是稳定的。混凝土是一种抗压能力远大于抗拉能力的建筑材料（抗拉强度约为抗压强度的 1/8到1/10），当因荷载作用而使混凝土内部产生较大的拉应力，或者因混凝土体积变化时受到约束，混凝土内部产生较大的拉应力时，混凝土即产生开裂以消除应力，开裂首先是从有微裂缝的粘结面开始的，当外力或变形作用较大时，这些粘结而上的微裂缝就会进展，并扩展穿过硬化后的水泥面，逐渐进展成为可见的宏观裂缝。见下图-1：混凝土中的早期塑性收缩裂缝 。二、混凝土的泌水与沉降及早期混凝土裂缝的出现混凝土拌合物浇筑后到开始凝聚前，固体颗粒下沉，水上升，并在表面析出水的现象，称为泌水。泌水后因水分的流失会造成混凝土发生沉降收缩，若沉降收缩不实行技术措施予以消除，将会产生沉降收缩裂缝。泌水通常是由于处于新拌合中的集料颗粒不能吸收所有的拌合水所引起的，少许泌水对优质的混凝土来说是正常的。它导致在整个表面上出现少量的均衡的渗出物，对混凝土内部来说，水分少量的渗出，会降低内部混凝土的水灰比，使混凝土强度得以提高...
