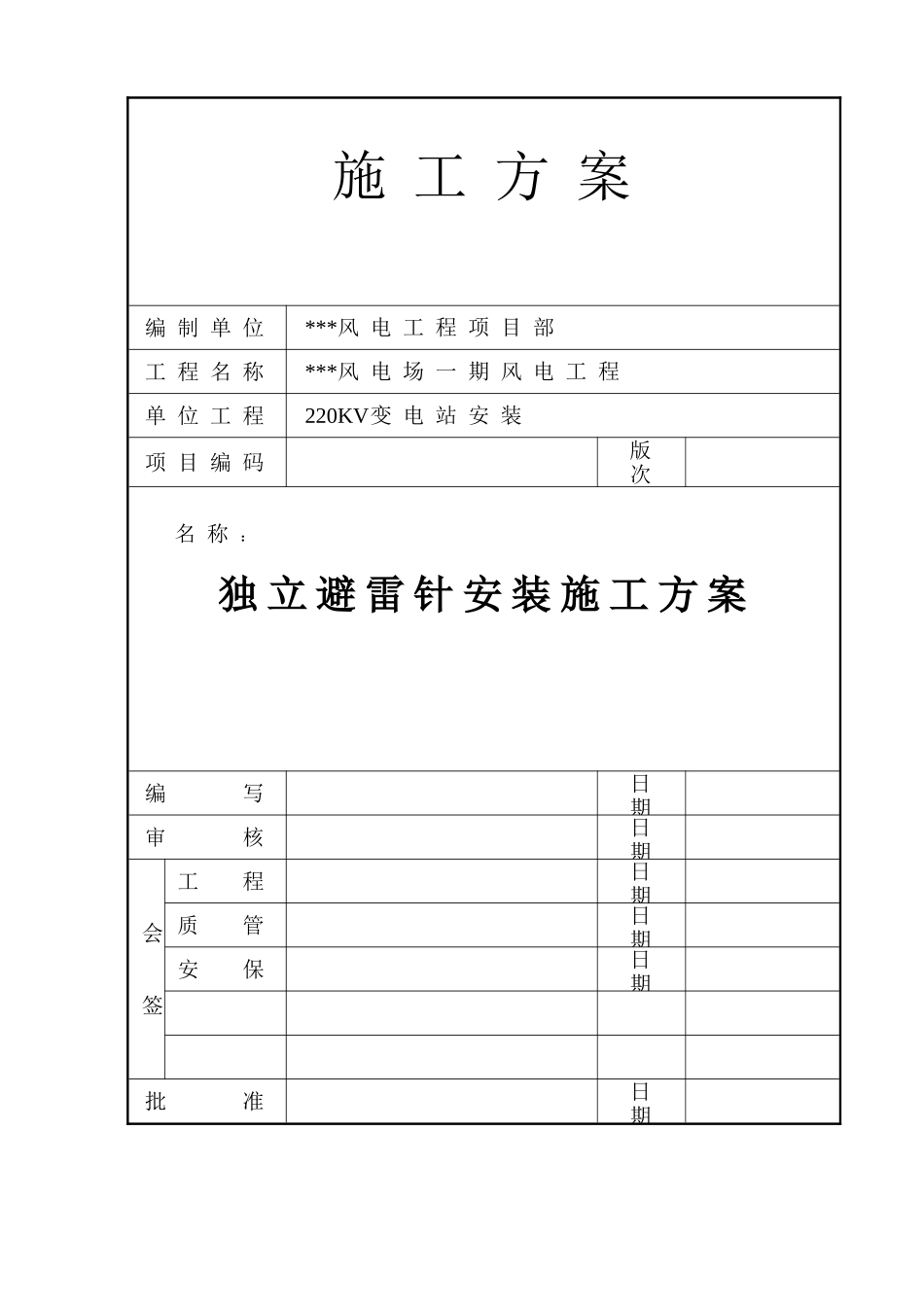

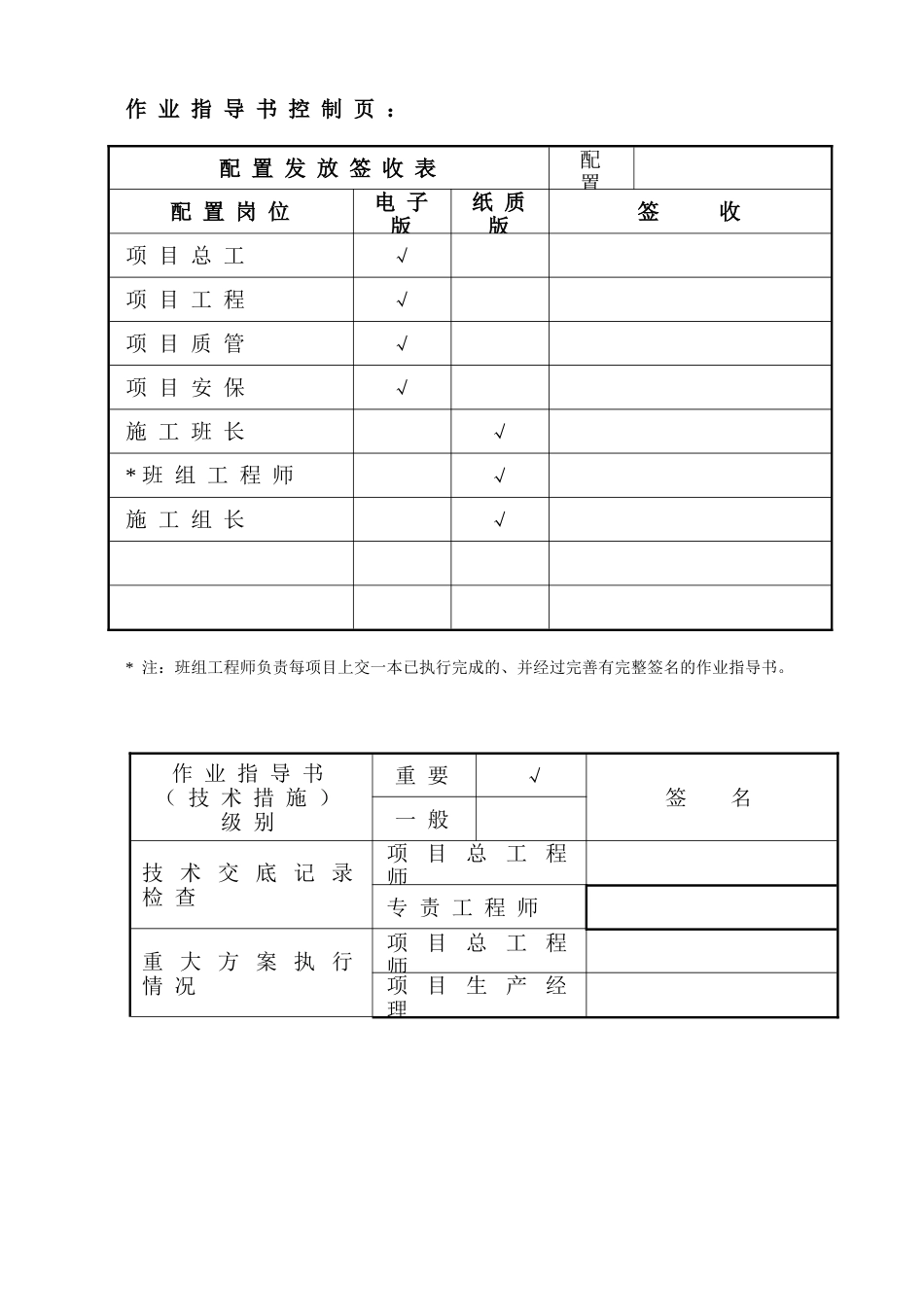

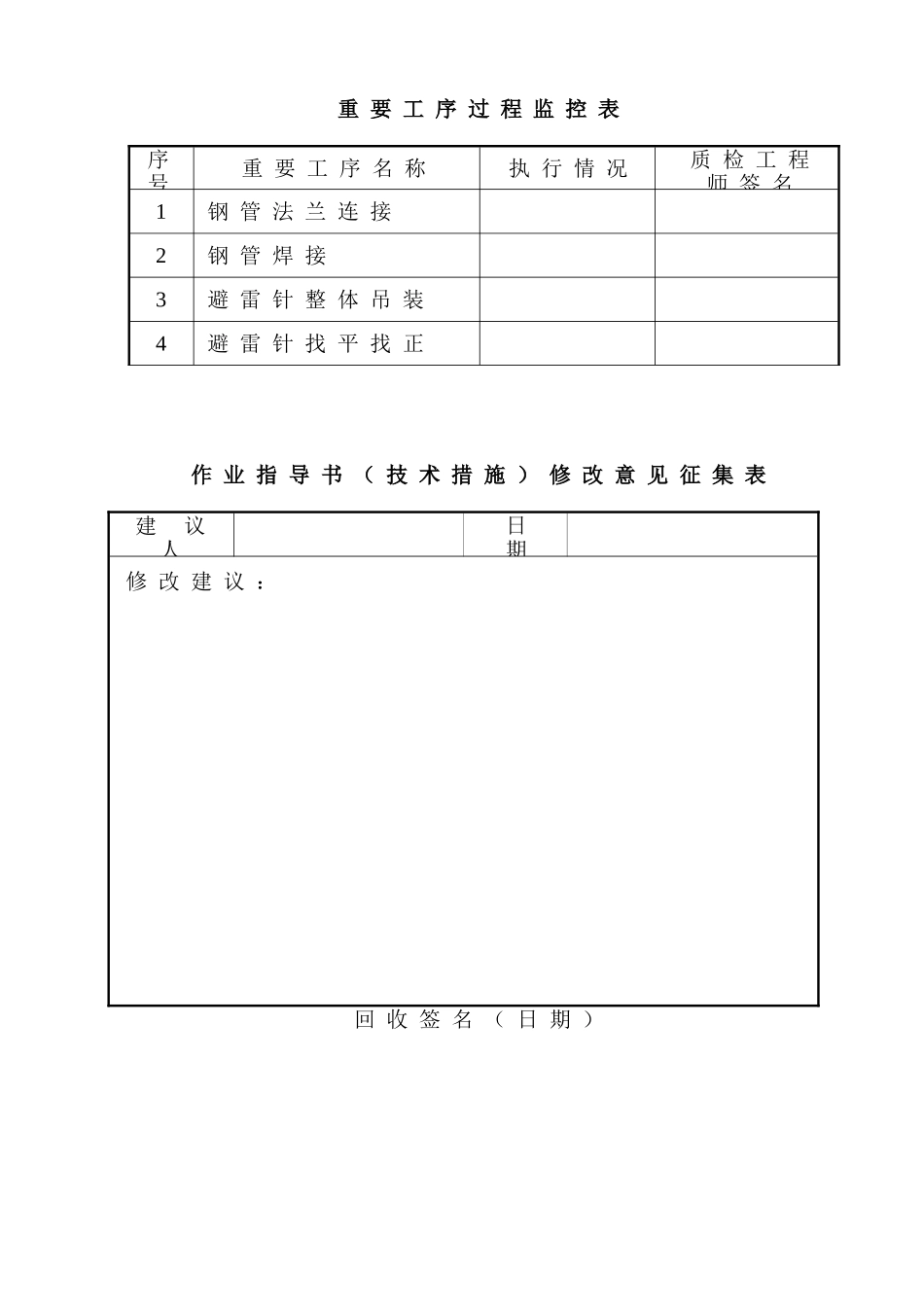

施 工 方 案编 制 单 位***风 电 工 程 项 目 部工 程 名 称***风 电 场 一 期 风 电 工 程单 位 工 程220KV变 电 站 安 装项 目 编 码版 次名 称 ： 独 立 避 雷 针 安 装 施 工 方 案编 写日 期审 核日 期会签工 程日 期质 管日 期安 保日 期批 准日 期作 业 指 导 书 控 制 页 ：配 置 发 放 签 收 表配 置配 置 岗 位电 子版纸 质版签 收项 目 总 工√项 目 工 程√项 目 质 管√项 目 安 保√施 工 班 长√* 班 组 工 程 师√施 工 组 长√* 注：班组工程师负责每项目上交一本已执行完成的、并经过完善有完整签名的作业指导书。作 业 指 导 书（ 技 术 措 施 ）级 别重 要√签 名一 般技 术 交 底 记 录检 查项目总工程师专 责 工 程 师重 大 方 案 执 行情 况项目总工程师项目生产经理重 要 工 序 过 程 监 控 表序号重 要 工 序 名 称执 行 情 况质 检 工 程师 签 名1钢 管 法 兰 连 接2钢 管 焊 接3避 雷 针 整 体 吊 装4避 雷 针 找 平 找 正作 业 指 导 书 （ 技 术 措 施 ） 修 改 意 见 征 集 表建 议 人日 期修 改 建 议 ：回 收 签 名 （ 日 期 ）独立避雷针的安装施工方案独立避雷针是保证变电站和人身、设备免受雷击灾害所必须实行的重要技术措施。变电站建设时根据所需保护的建筑、构架以及设备分布情况进行避雷针防雷保护。一、工程概况根据设计单位计算，****风电场一期工程 220kV 升压变电站新建工程将安装 1 根 30 米高的独立避雷针和塔楼处 6 米高的独立避雷针，由于独立避雷针高度较高，重量大，且靠近构架和带电线路，因此，作业难度较大，特制定本施工方案。二、施工工机具和施工人员（1）作业人员组织。构件组装: 技工 4 人， 焊工 2 人， 辅工 4 人。吊装:指挥 1 人， 吊车司机 1 人, 测工 2 人，登高 2 人。缆风固定:8 人，溜绳控制: 2 人，柱就位:4 人，辅工：4 人。最终校正:测工：2 人，技工：4 人， 缆风纠偏：4 人。(2)独立避雷针吊装需用的机具及材料计划序号名称型号数量1水平仪1 台2经纬仪2 台3吊车50 吨1 辆4千斤绳φ326 根5千斤绳φ21.56 根6钢丝绳φ324 根7卸卡10 吨4 只8双钩6 吨4 只9缆风绳4 根三、施工内容及主要质量控制要点（一...
