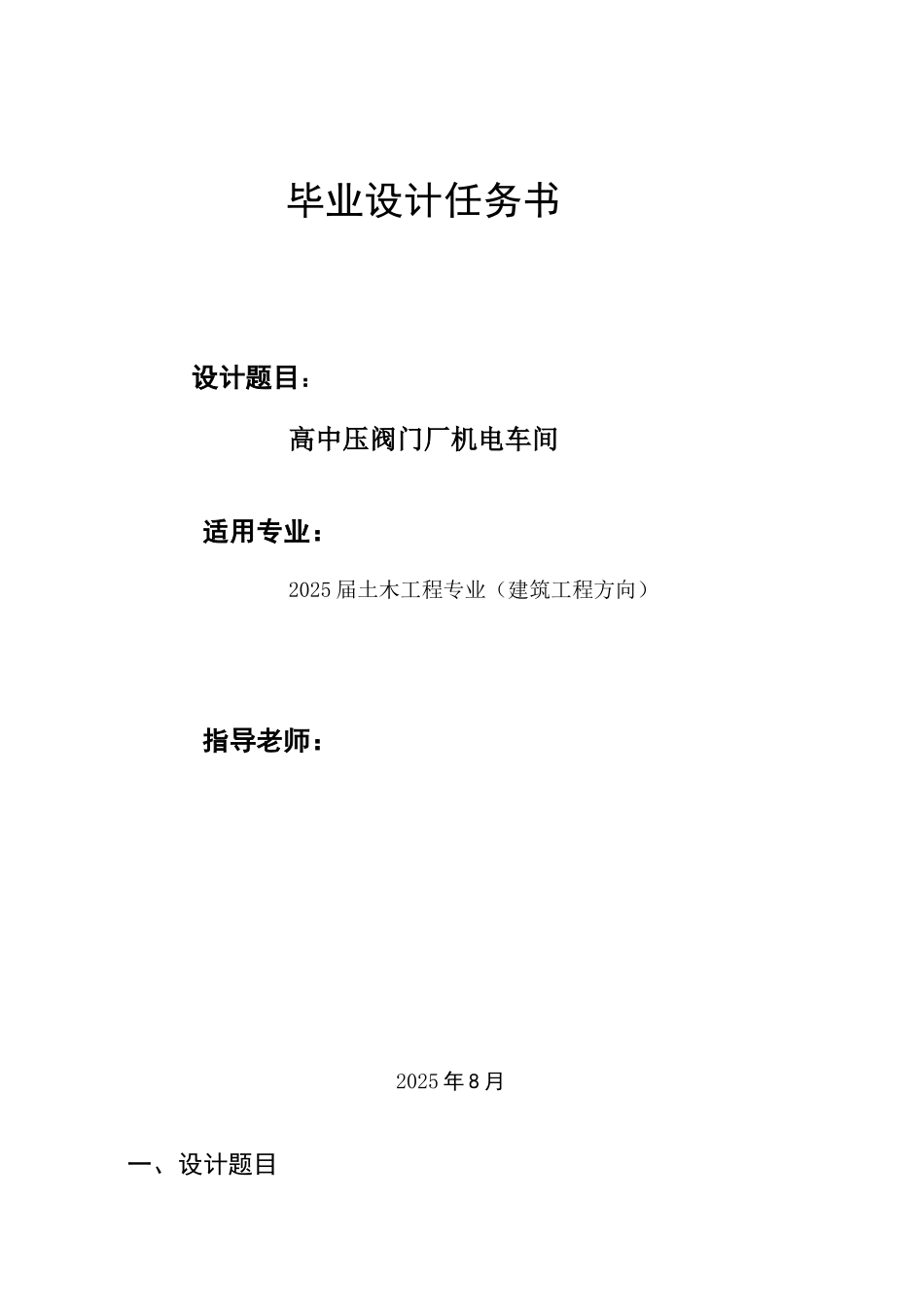

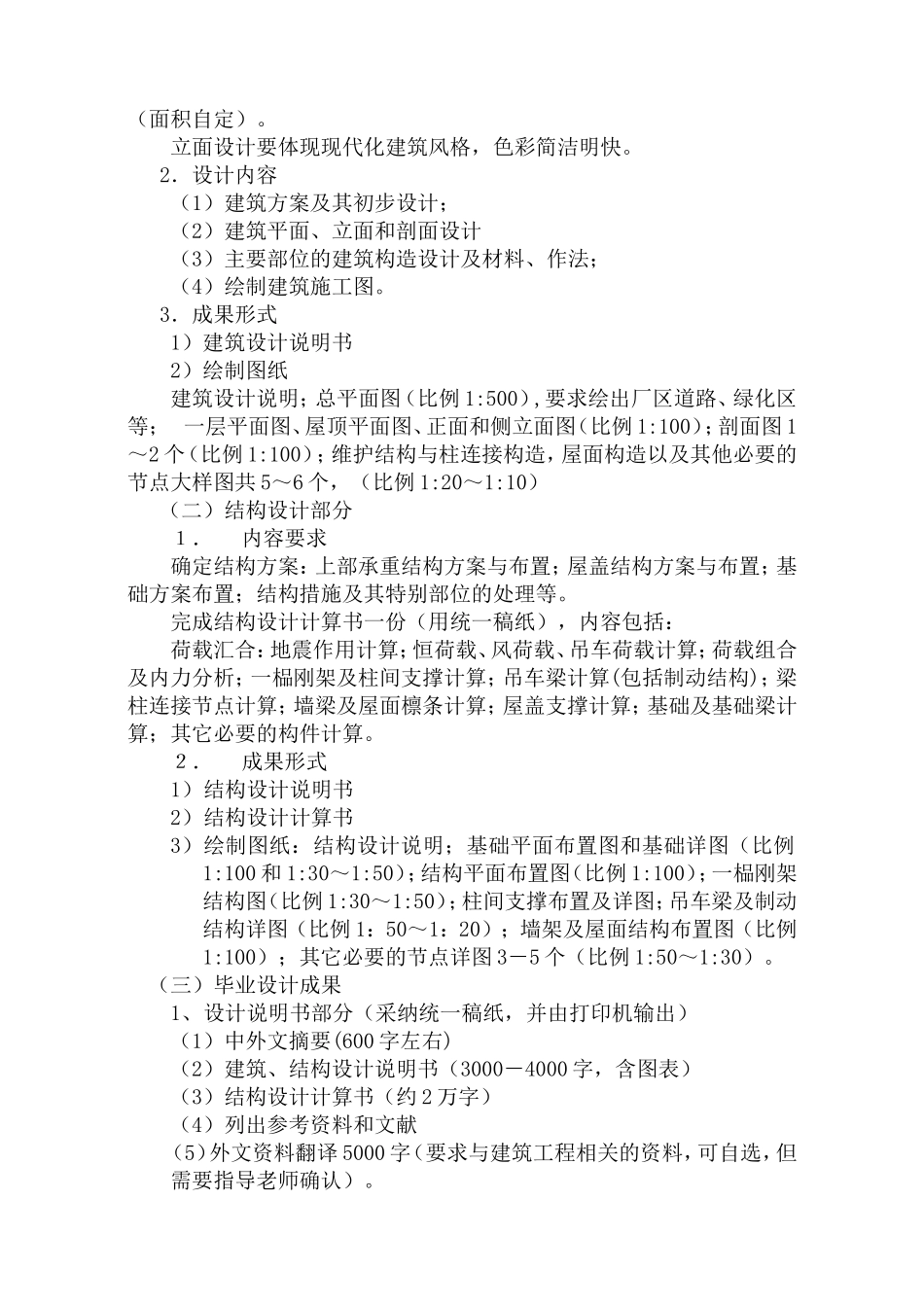

毕业设计任务书 设计题目：高中压阀门厂机电车间 适用专业： 2025 届土木工程专业（建筑工程方向） 指导老师： 2025 年 8 月 一、设计题目高中压阀门厂机电车间二、建筑地点及拟建基地平面图 本建筑位于铁西区，由主管部门批准厂区规划示意图如下： 厂区规划示意图二、建筑面积和层数机电车间建筑面积 3000-3500 平方米,单层。四、结构形式 门式刚架结构（全钢结构）五、设计任务（一）建筑设计部分1．使用要求两跨厂房，其中一跨设有轻级工作制吊车 1 台，起重量 5 吨，檐口高度 9m。车间职工人数约 60～80 人，男女比例 5:1。车间内应设临时库房 100～150 平米，设休息室、办公室和卫生间，（面积自定）。 立面设计要体现现代化建筑风格，色彩简洁明快。 2．设计内容 （1）建筑方案及其初步设计；（2）建筑平面、立面和剖面设计（3）主要部位的建筑构造设计及材料、作法；（4）绘制建筑施工图。 3．成果形式1）建筑设计说明书2）绘制图纸建筑设计说明；总平面图（比例 1:500）,要求绘出厂区道路、绿化区等； 一层平面图、屋顶平面图、正面和侧立面图（比例 1:100）；剖面图 1～2 个（比例 1:100）；维护结构与柱连接构造，屋面构造以及其他必要的节点大样图共 5～6 个，（比例 1:20～1:10） （二）结构设计部分１．内容要求确定结构方案：上部承重结构方案与布置；屋盖结构方案与布置；基础方案布置；结构措施及其特别部位的处理等。完成结构设计计算书一份（用统一稿纸），内容包括：荷载汇合：地震作用计算；恒荷载、风荷载、吊车荷载计算；荷载组合及内力分析；一榀刚架及柱间支撑计算；吊车梁计算(包括制动结构)；梁柱连接节点计算；墙梁及屋面檩条计算；屋盖支撑计算；基础及基础梁计算；其它必要的构件计算。２．成果形式1）结构设计说明书2）结构设计计算书3）绘制图纸：结构设计说明；基础平面布置图和基础详图（比例1:100 和 1:30～1:50）；结构平面布置图（比例 1:100）；一榀刚架结构图（比例 1:30～1:50）；柱间支撑布置及详图；吊车梁及制动结构详图（比例 1：50～1：20）；墙架及屋面结构布置图（比例1:100）；其它必要的节点详图 3－5 个（比例 1:50～1:30）。（三）毕业设计成果1、设计说明书部分（采纳统一稿纸，并由打印机输出）（1）中外文摘要(600 字左右)（2）建筑、结构设计说明书（3000－4000 字，含图表）（3）结构设计计算书（约 2 万字）（4）列出参考资料和文献...
