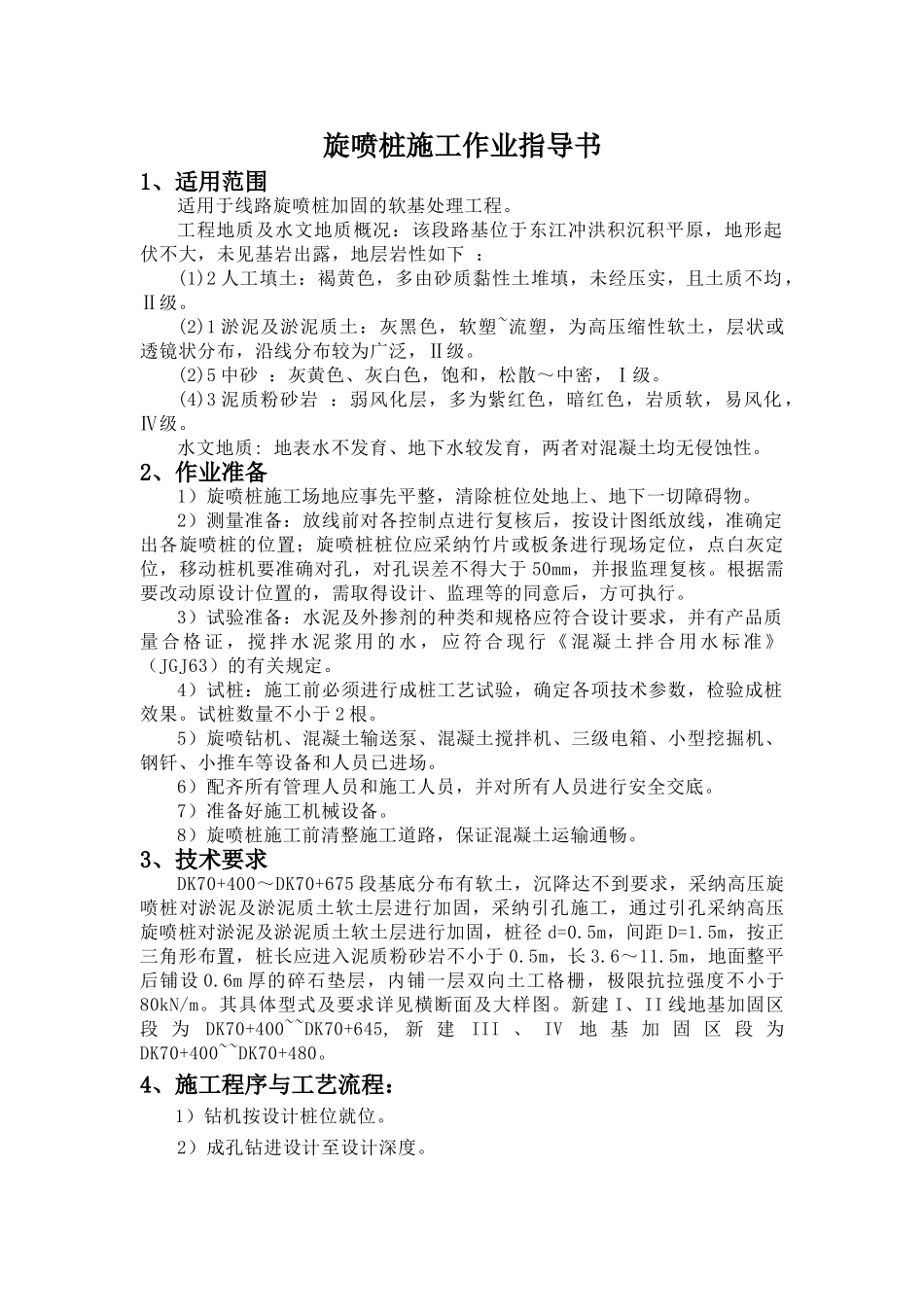

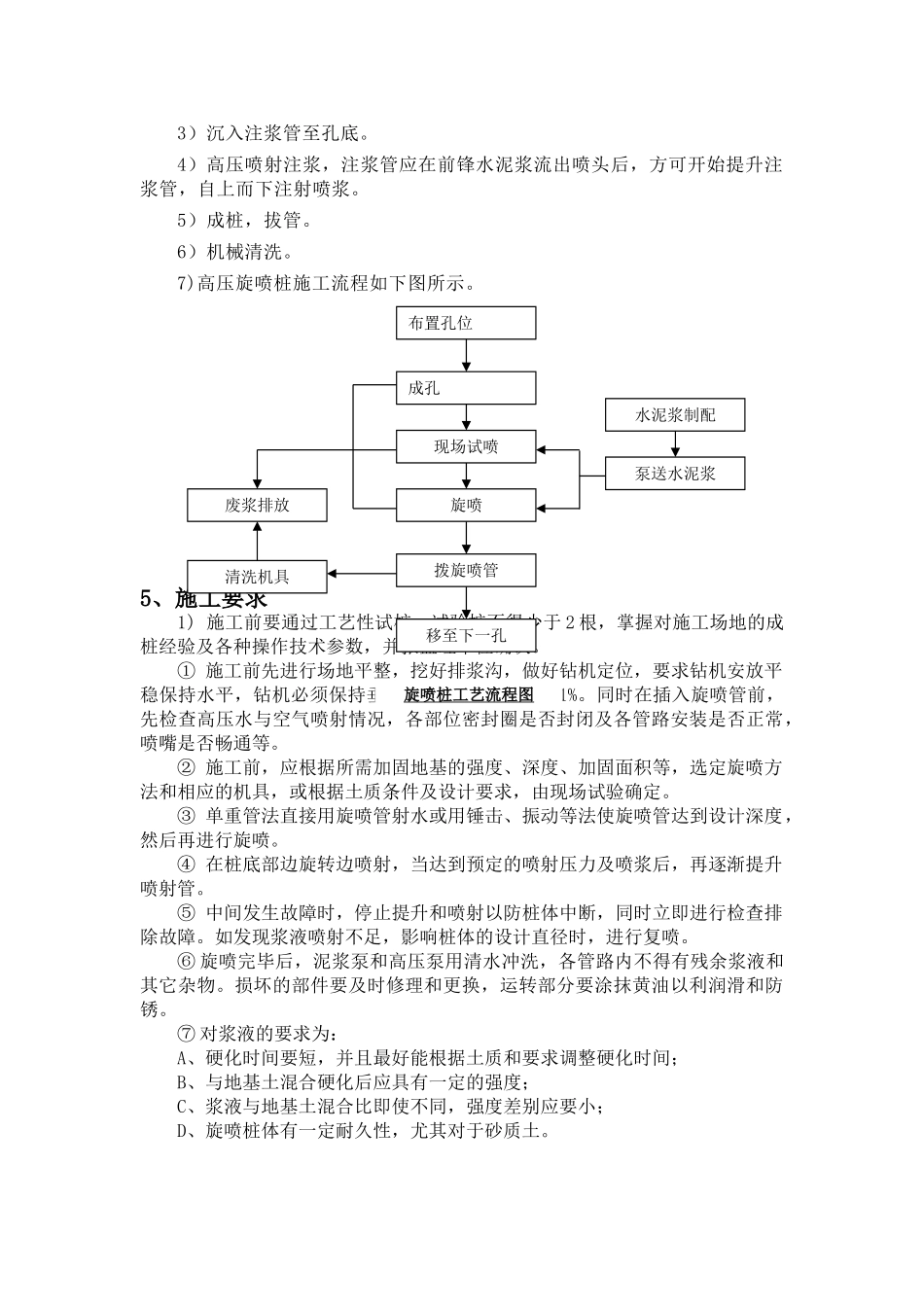

旋喷桩施工作业指导书1、适用范围适用于线路旋喷桩加固的软基处理工程。工程地质及水文地质概况：该段路基位于东江冲洪积沉积平原，地形起伏不大，未见基岩出露，地层岩性如下 ：(1)2 人工填土：褐黄色，多由砂质黏性土堆填，未经压实，且土质不均，Ⅱ级。(2)1 淤泥及淤泥质土：灰黑色，软塑~流塑，为高压缩性软土，层状或透镜状分布，沿线分布较为广泛，Ⅱ级。 (2)5 中砂 ：灰黄色、灰白色，饱和，松散～中密，Ⅰ级。 (4)3 泥质粉砂岩 ：弱风化层，多为紫红色，暗红色，岩质软，易风化，Ⅳ级。水文地质: 地表水不发育、地下水较发育，两者对混凝土均无侵蚀性。2、作业准备1）旋喷桩施工场地应事先平整，清除桩位处地上、地下一切障碍物。2）测量准备：放线前对各控制点进行复核后，按设计图纸放线，准确定出各旋喷桩的位置；旋喷桩桩位应采纳竹片或板条进行现场定位，点白灰定位，移动桩机要准确对孔，对孔误差不得大于 50mm，并报监理复核。根据需要改动原设计位置的，需取得设计、监理等的同意后，方可执行。3）试验准备：水泥及外掺剂的种类和规格应符合设计要求，并有产品质量 合 格 证 ， 搅 拌 水 泥 浆 用 的 水 ， 应 符 合 现 行 《 混 凝 土 拌 合 用 水 标 准 》（JGJ63）的有关规定。4）试桩：施工前必须进行成桩工艺试验，确定各项技术参数，检验成桩效果。试桩数量不小于 2 根。5）旋喷钻机、混凝土输送泵、混凝土搅拌机、三级电箱、小型挖掘机、钢钎、小推车等设备和人员已进场。6）配齐所有管理人员和施工人员，并对所有人员进行安全交底。7）准备好施工机械设备。8）旋喷桩施工前清整施工道路，保证混凝土运输通畅。3、技术要求DK70+400～DK70+675 段基底分布有软土，沉降达不到要求，采纳高压旋喷桩对淤泥及淤泥质土软土层进行加固，采纳引孔施工，通过引孔采纳高压旋喷桩对淤泥及淤泥质土软土层进行加固，桩径 d=0.5m，间距 D=1.5m，按正三角形布置，桩长应进入泥质粉砂岩不小于 0.5m，长 3.6～11.5m，地面整平后铺设 0.6m 厚的碎石垫层，内铺一层双向土工格栅，极限抗拉强度不小于80kN/m。其具体型式及要求详见横断面及大样图。新建 I、II 线地基加固区段 为DK70+400~~DK70+645, 新 建III 、 IV地 基 加 固 区 段 为DK70+400~~DK70+480。4、施工程序与工艺流程： 1）钻机按设计桩位就位。2）成孔钻进设计至设计深度。3）沉入注浆管至孔底。4）高压喷射注浆，...
