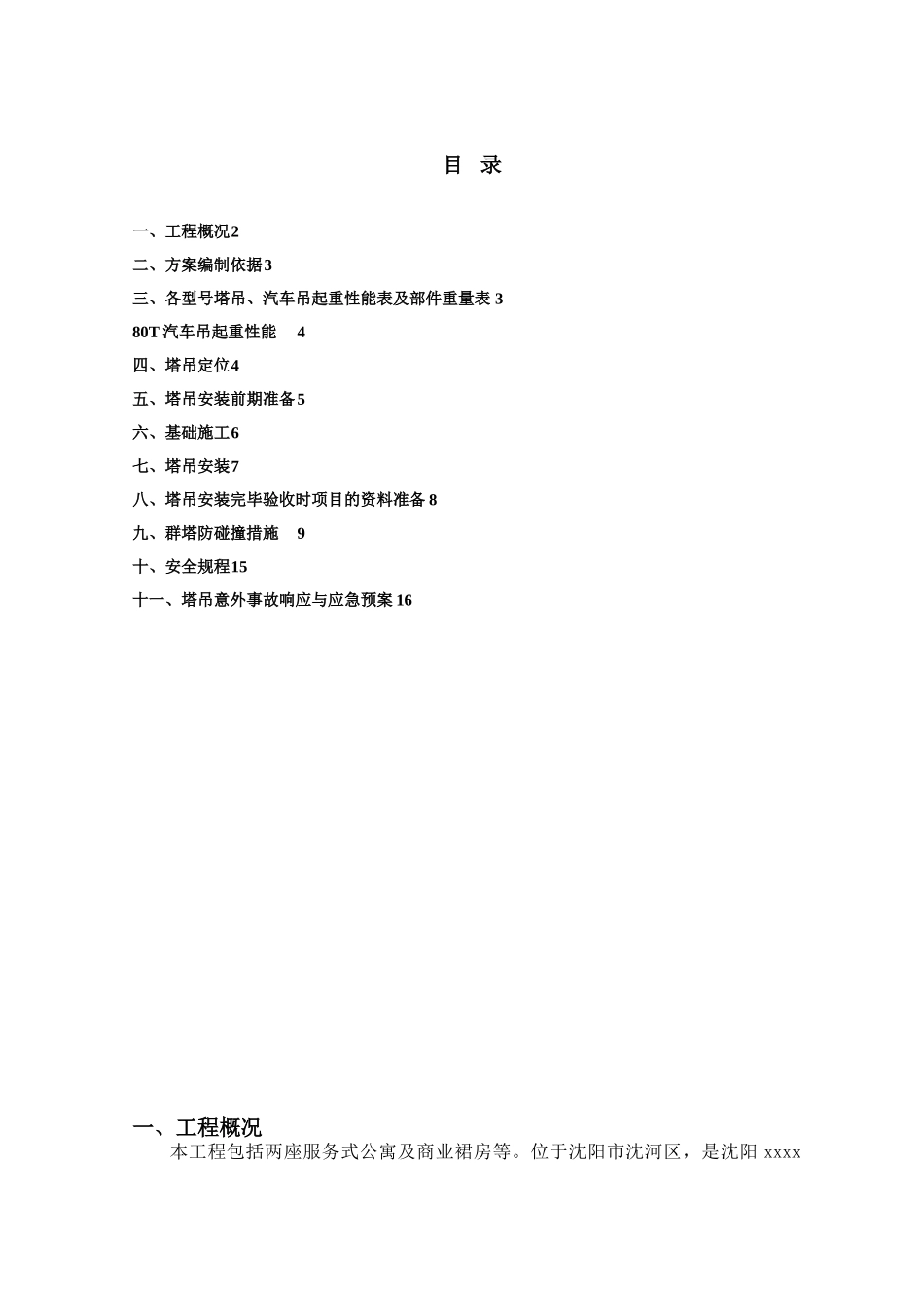

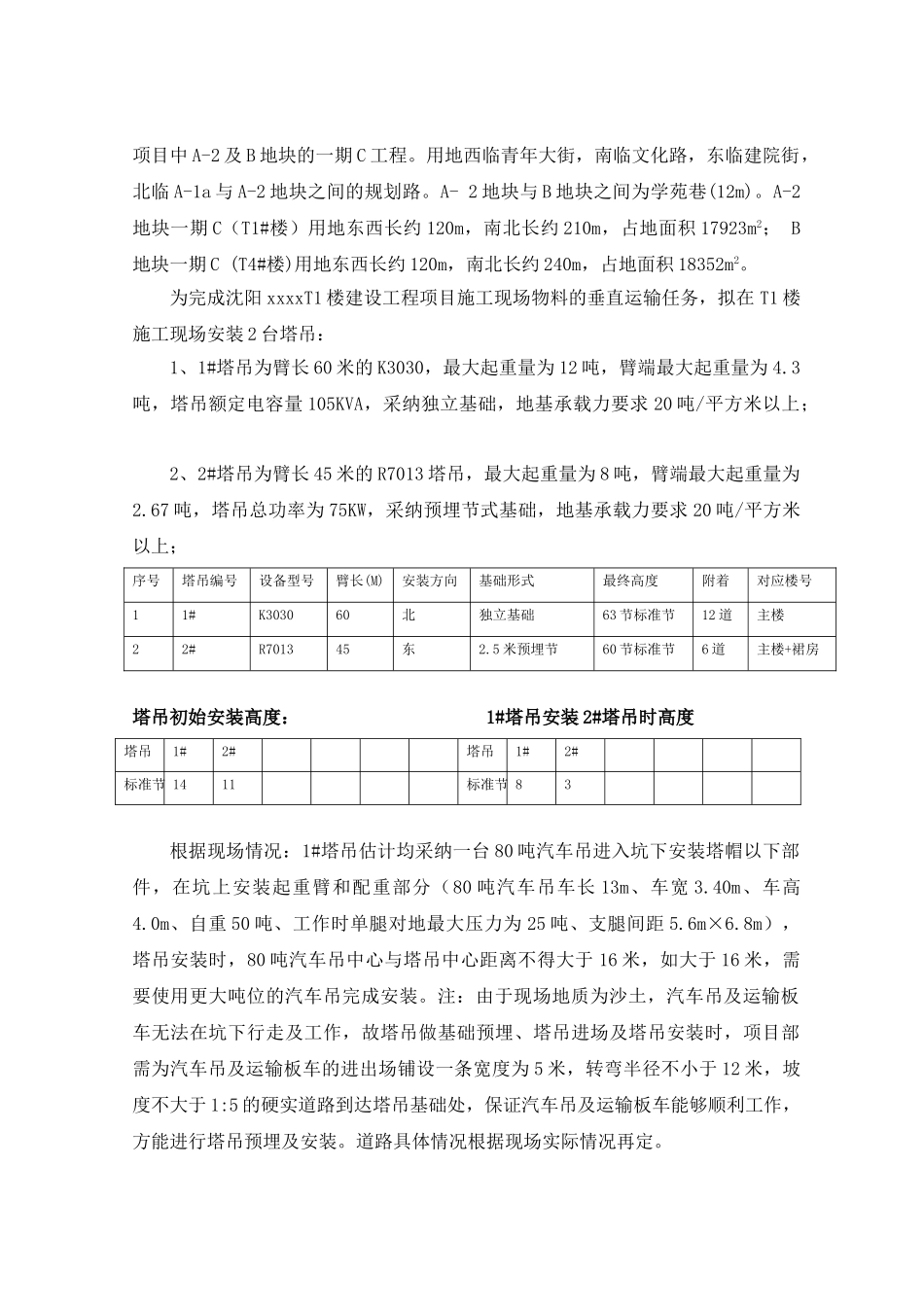

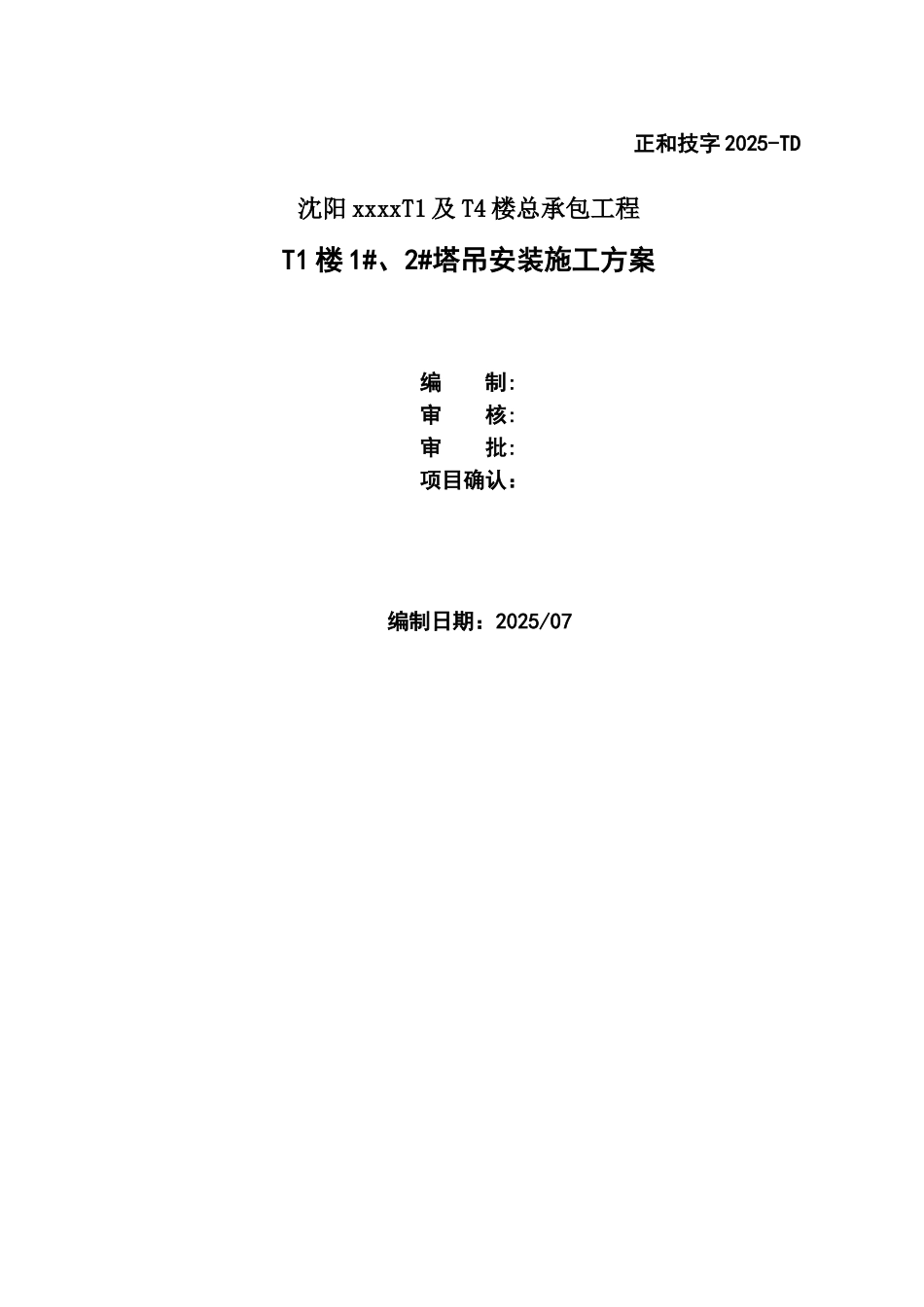

正和技字 2025-TD 沈阳 xxxxT1 及 T4 楼总承包工程T1 楼 1#、2#塔吊安装施工方案编 制:审 核:审 批: 项目确认： 编制日期：2025/07 目 录一、工程概况2二、方案编制依据3三、各型号塔吊、汽车吊起重性能表及部件重量表 380T 汽车吊起重性能4四、塔吊定位4五、塔吊安装前期准备5六、基础施工6七、塔吊安装7八、塔吊安装完毕验收时项目的资料准备 8九、群塔防碰撞措施9十、安全规程15十一、塔吊意外事故响应与应急预案 16一、工程概况本工程包括两座服务式公寓及商业裙房等。位于沈阳市沈河区，是沈阳 xxxx项目中 A-2 及 B 地块的一期 C 工程。用地西临青年大街，南临文化路，东临建院街，北临 A-1a 与 A-2 地块之间的规划路。A- 2 地块与 B 地块之间为学苑巷(12m)。A-2地块一期 C（T1#楼）用地东西长约 120m，南北长约 210m，占地面积 17923m2； B地块一期 C (T4#楼)用地东西长约 120m，南北长约 240m，占地面积 18352m2。为完成沈阳 xxxxT1 楼建设工程项目施工现场物料的垂直运输任务，拟在 T1 楼施工现场安装 2 台塔吊：1、1#塔吊为臂长 60 米的 K3030，最大起重量为 12 吨，臂端最大起重量为 4.3吨，塔吊额定电容量 105KVA，采纳独立基础，地基承载力要求 20 吨/平方米以上； 2、2#塔吊为臂长 45 米的 R7013 塔吊，最大起重量为 8 吨，臂端最大起重量为2.67 吨，塔吊总功率为 75KW，采纳预埋节式基础，地基承载力要求 20 吨/平方米以上；序号塔吊编号设备型号臂长(M)安装方向基础形式最终高度附着对应楼号11#K303060北独立基础63 节标准节12 道主楼22#R701345东2.5 米预埋节60 节标准节6 道主楼+裙房塔吊初始安装高度： 1#塔吊安装 2#塔吊时高度塔吊1#2#塔吊1#2#标准节 1411标准节 83 根据现场情况：1#塔吊估计均采纳一台 80 吨汽车吊进入坑下安装塔帽以下部件，在坑上安装起重臂和配重部分（80 吨汽车吊车长 13m、车宽 3.40m、车高4.0m、自重 50 吨、工作时单腿对地最大压力为 25 吨、支腿间距 5.6m×6.8m），塔吊安装时，80 吨汽车吊中心与塔吊中心距离不得大于 16 米，如大于 16 米，需要使用更大吨位的汽车吊完成安装。注：由于现场地质为沙土，汽车吊及运输板车无法在坑下行走及工作，故塔吊做基础预埋、塔吊进场及塔吊安装时，项目部需为汽车吊及运输板车的进出场铺设一条宽度为 5 米，转弯半径不小于 12 米，坡度不大于 1:5 的硬...
