高层住宅工程测量施工方案

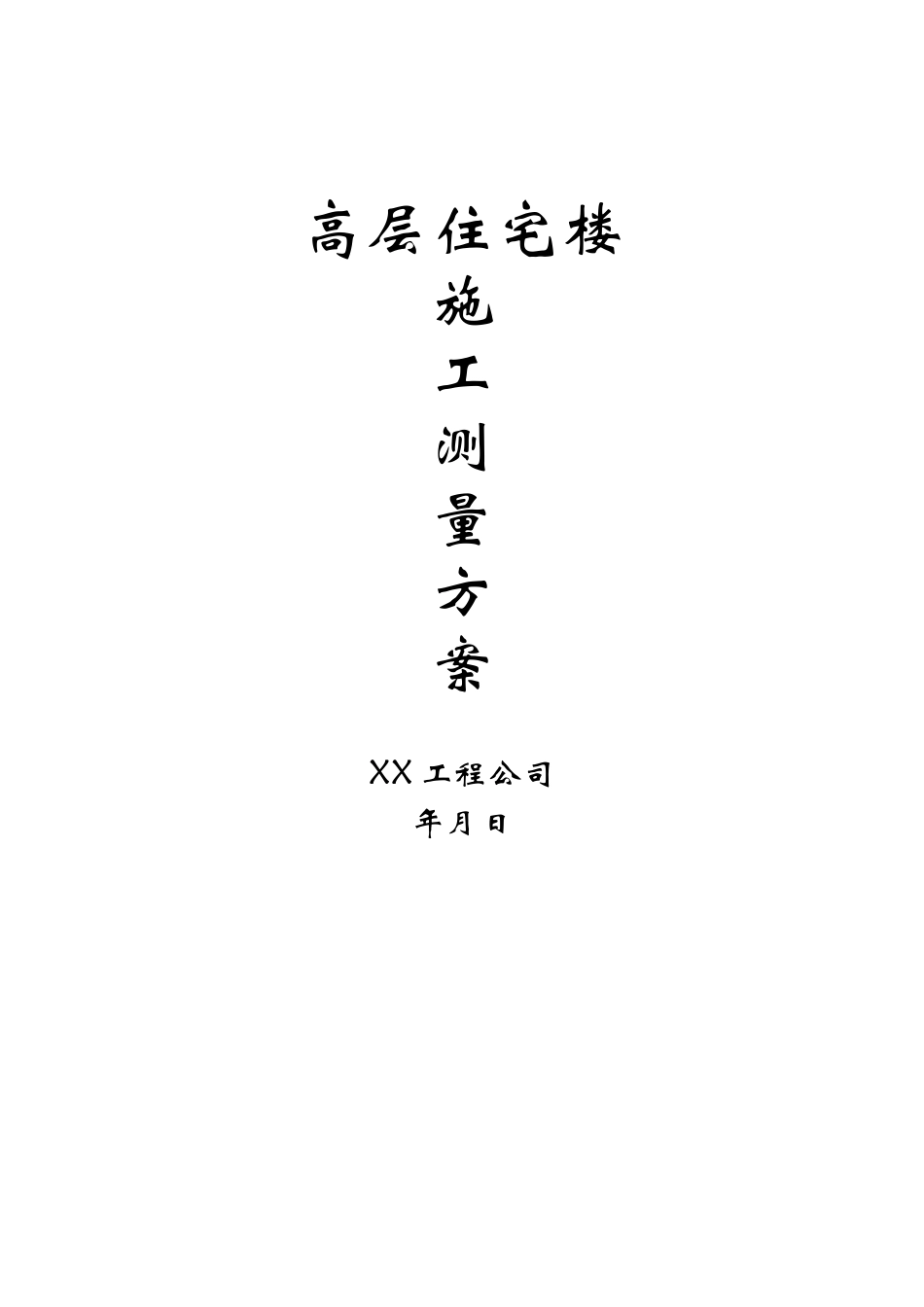

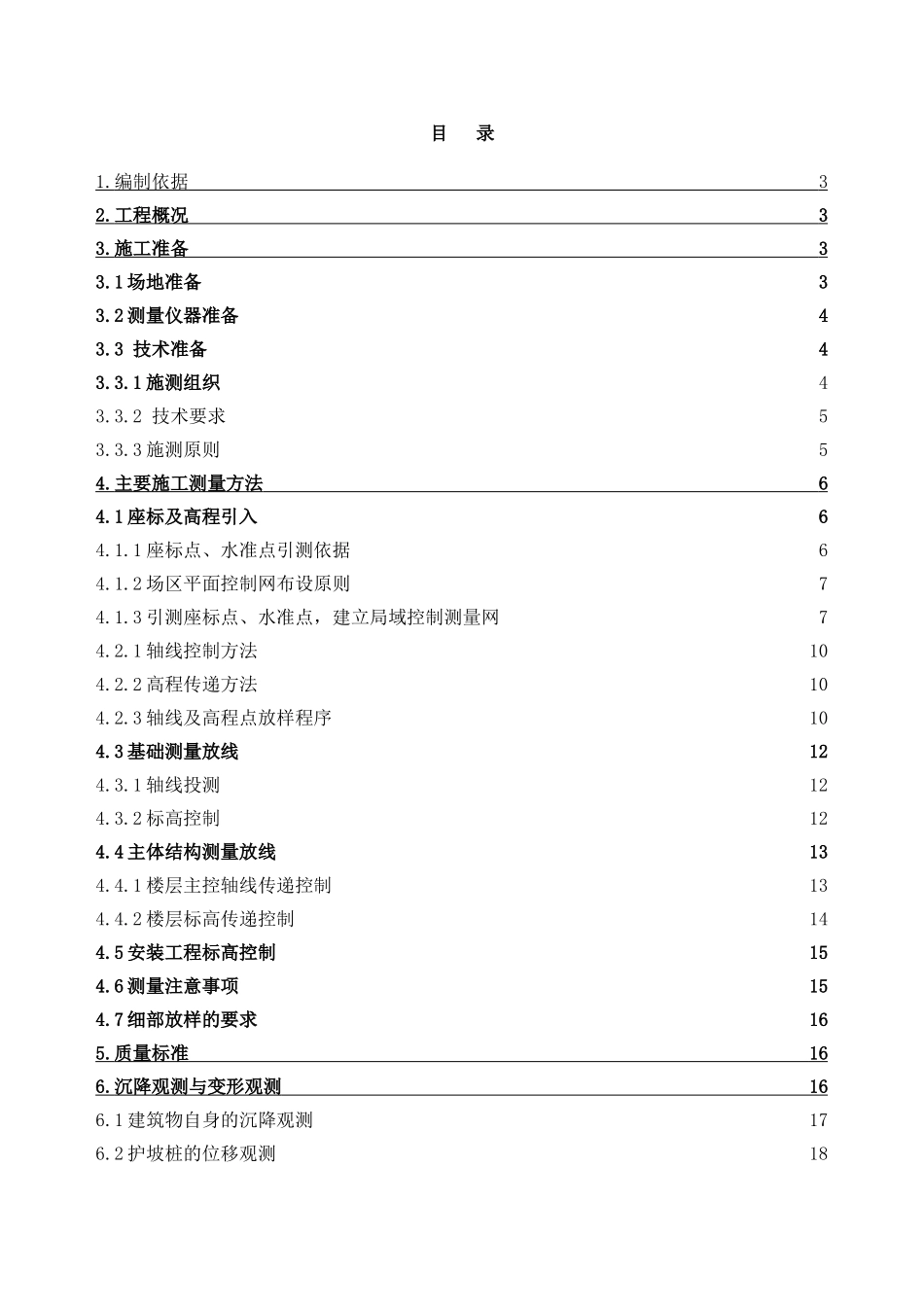

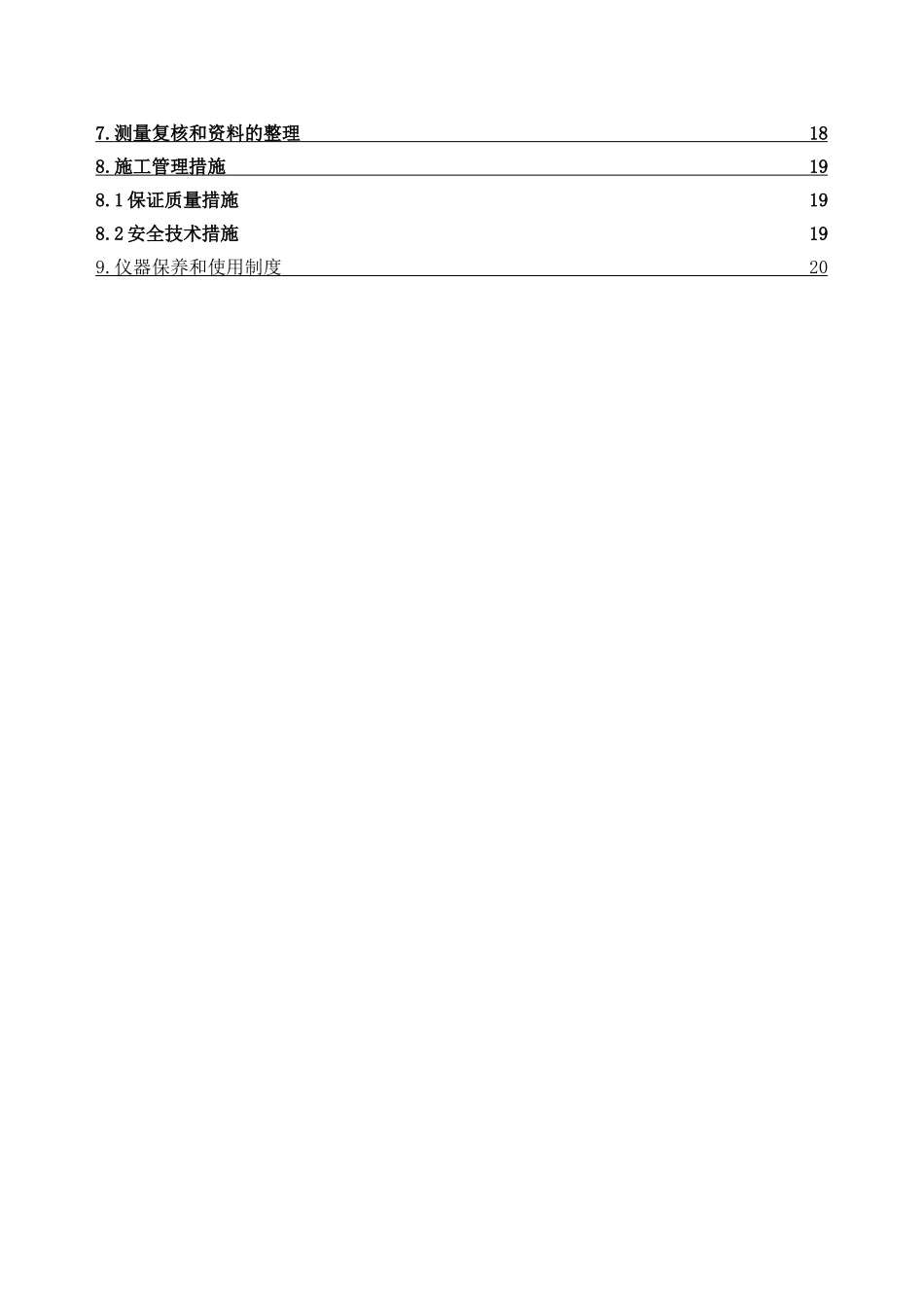

高层住宅楼施工测量方案XX 工程公司年月日目 录1. 编制依据 3 2. 工程概况 3 3. 施工准备 3 3.1 场地准备33.2 测量仪器准备43.3 技术准备43.3.1 施测组织43.3.2 技术要求53.3.3 施测原则54. 主要施工测量方法 6 4.1 座标及高程引入64.1.1 座标点、水准点引测依据64.1.2 场区平面控制网布设原则74.1.3 引测座标点、水准点，建立局域控制测量网74.2.1 轴线控制方法104.2.2 高程传递方法104.2.3 轴线及高程点放样程序104.3 基础测量放线124.3.1 轴线投测124.3.2 标高控制124.4 主体结构测量放线134.4.1 楼层主控轴线传递控制134.4.2 楼层标高传递控制144.5 安装工程标高控制154.6 测量注意事项154.7 细部放样的要求165. 质量标准 16 6. 沉降观测与变形观测 16 6.1 建筑物自身的沉降观测176.2 护坡桩的位移观测187. 测量复核和资料的整理 18 8. 施工管理措施 19 8.1 保证质量措施198.2 安全技术措施199. 仪器保养和使用制度 20 1.编制依据1.1 工程测量法律规范（GB50026－93）1.2 北京市第一测绘分院提供的工程测量成果 2025 普测 0668 号1.3**家园住宅小区施工图纸1.4**家园住宅小区施工组织总设计2.工程概况北京市**家园住宅小区工程位于北京市朝阳区**桥路**号，地处四环以外。总建筑面积 109271m2，分主楼和裙房（裙房主要为地下车库），主楼地下二层，车库地下一层，结构形式为全现浇框架、抗震剪力墙结构，地基为 CFG 桩复合地基，基础为筏板基础，埋深－10.55m。地上结构：1＃楼地上 21 层，建筑檐高为 65.3m，主楼长 57.98m，宽 25.2m。2＃、3＃楼地上 20 层建筑檐高为 62.4m，长 70.5m,宽 34.9m。标准层高均为 2.900m。±0.000 相当于绝对标高 35.10m，室内外高差 0.3m。3.施工准备3.1场地准备本工程施工时拆迁工作已基本结束，现场地势基本平担，定位测量施工前先进行场地平整、清除障碍物后并可进行施工定位放线工作。3.2测量仪器准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器，所有测量器具必须经专业法定检测部门检验合格后方可使用。使用时应严格遵照工程测量法律规范（ GB50026－93）要求操作、保管及维护，并设立测量设备台帐。测量仪器配备一览表序号测量仪器名称型号规格单位数量备注1光学经纬仪J2台22自动安平水准仪DZS3－1台33激光铅垂仪JDA－96台14全站仪BTS-3082C 型台15钢卷尺50m把47.5m把45.5mm把206塔尺5m把23.3 技术准备3...
