高层住宅楼型钢悬挑脚手架施工方案

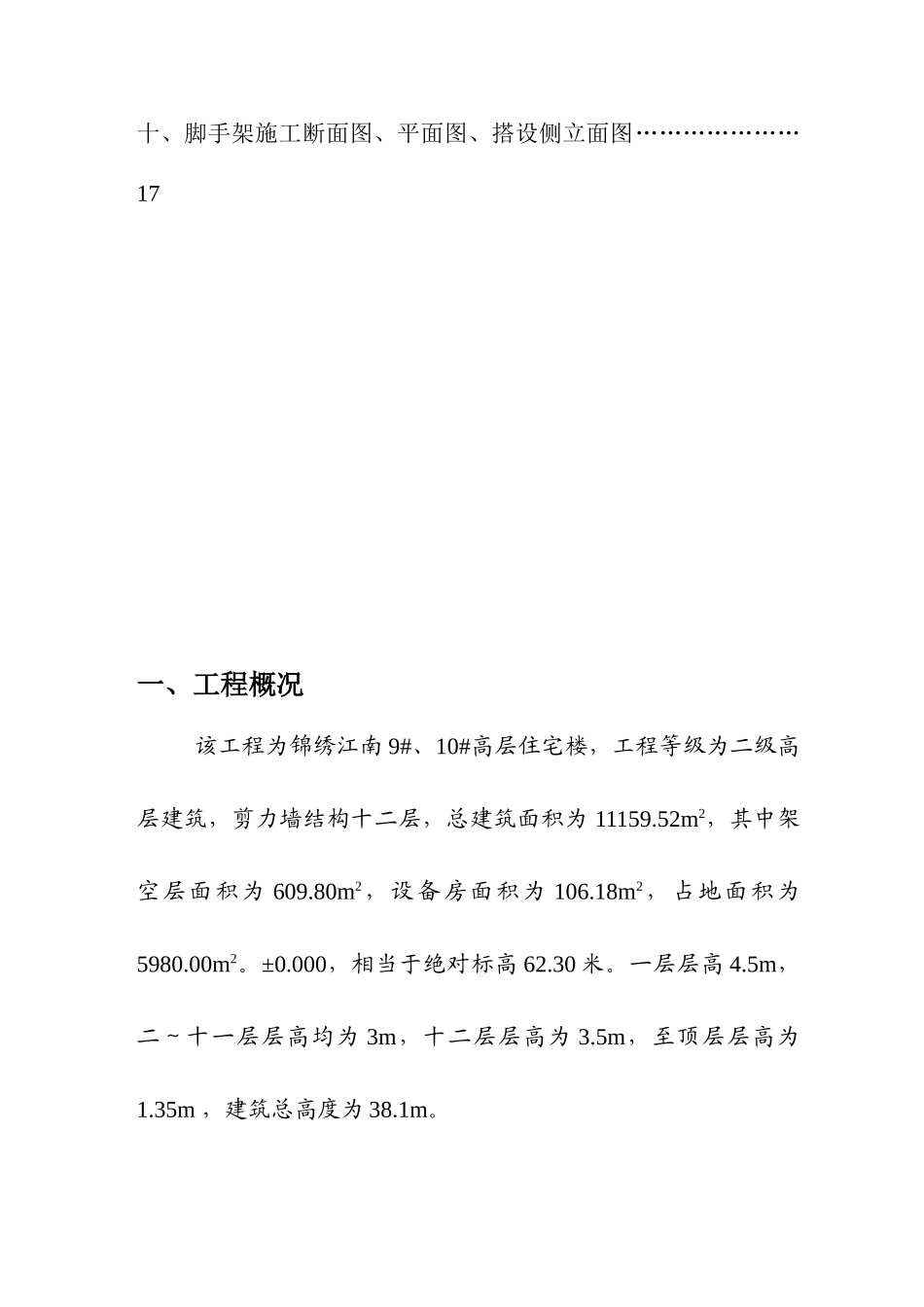

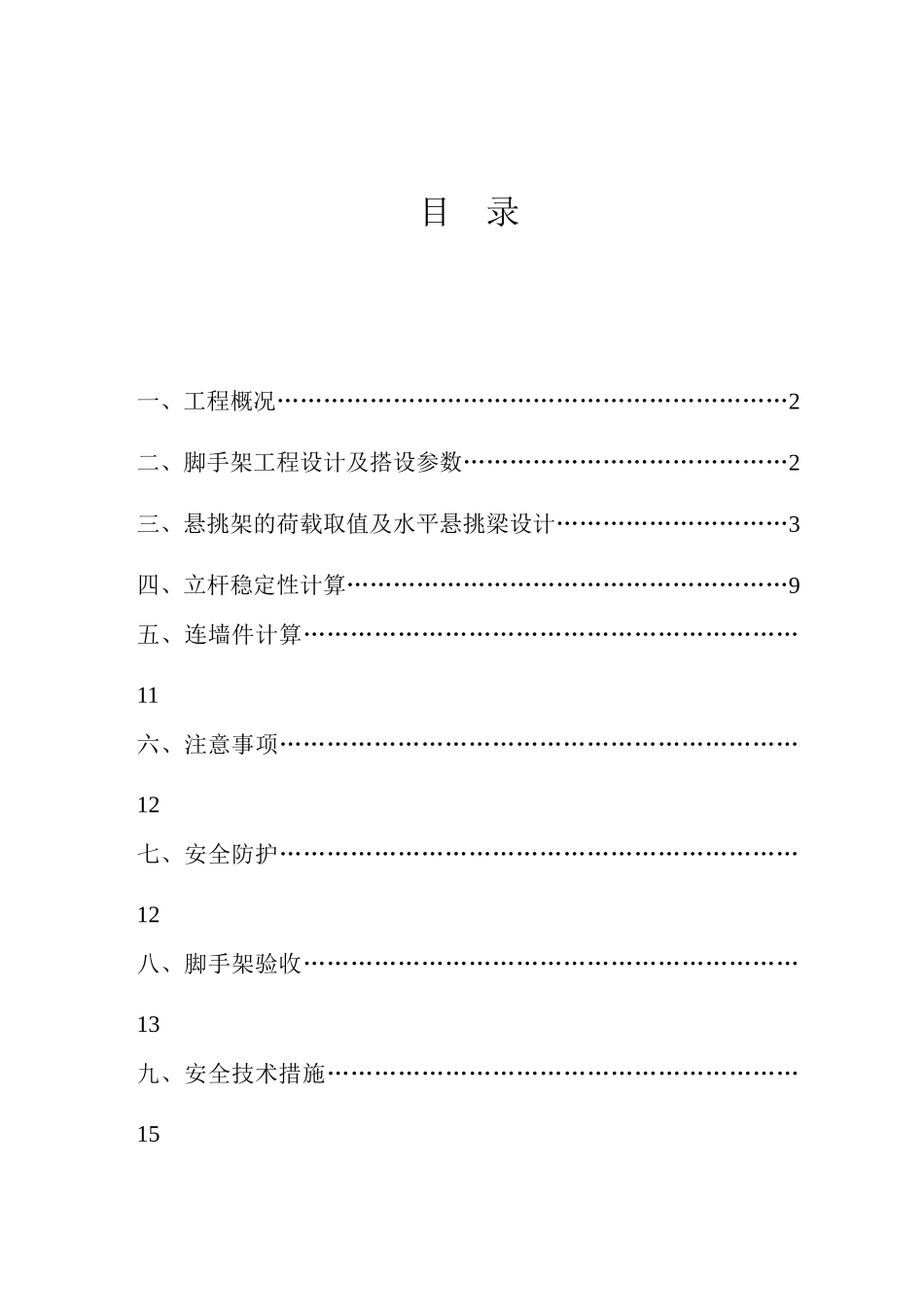

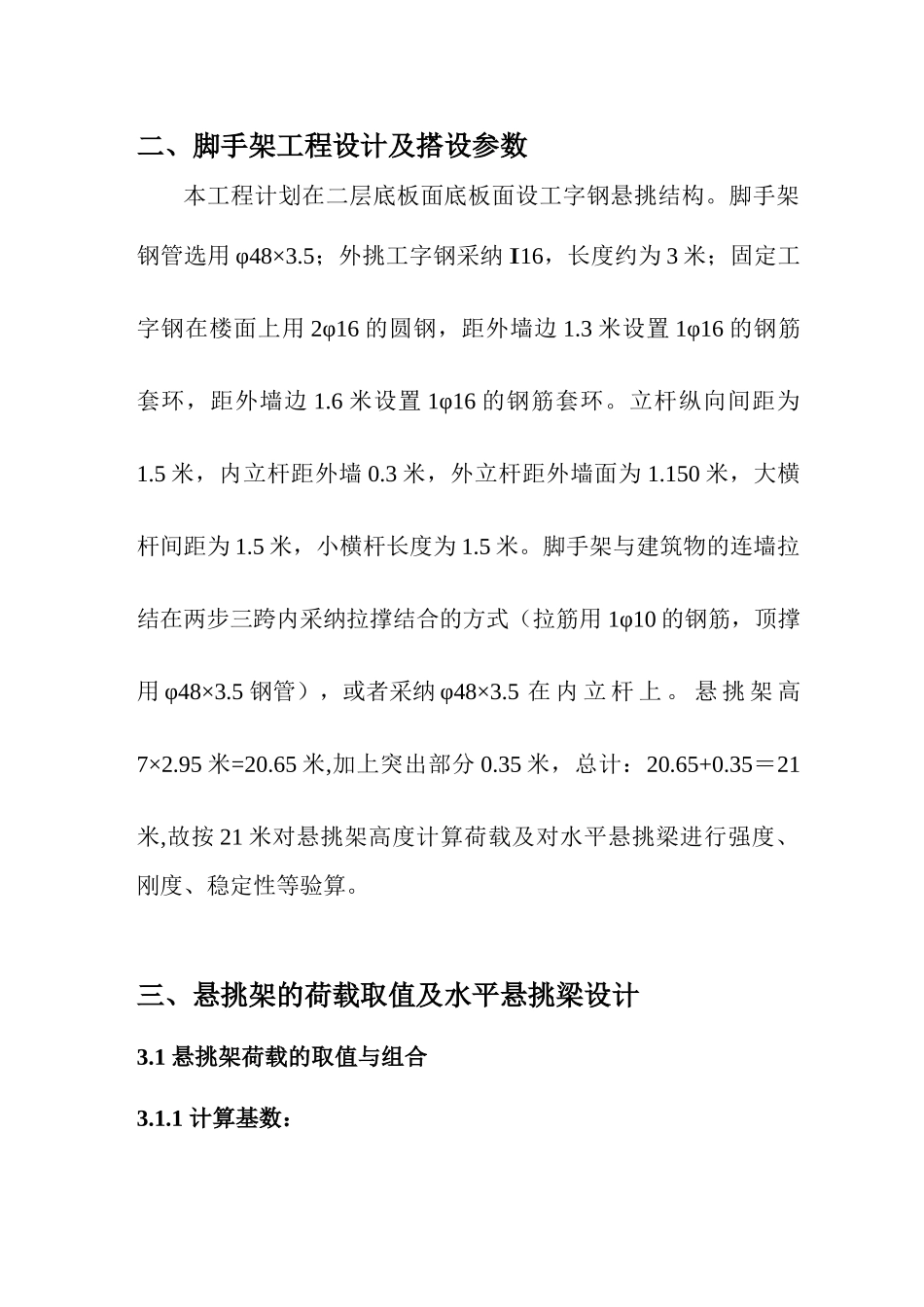

目 录一、工程概况…………………………………………………………2二、脚手架工程设计及搭设参数……………………………………2三、悬挑架的荷载取值及水平悬挑梁设计…………………………3四、立杆稳定性计算…………………………………………………9五、连墙件计算………………………………………………………11六、注意事项…………………………………………………………12七、安全防护…………………………………………………………12八、脚手架验收………………………………………………………13九、安全技术措施……………………………………………………15十、脚手架施工断面图、平面图、搭设侧立面图…………………17一、工程概况该工程为锦绣江南 9#、10#高层住宅楼，工程等级为二级高层建筑，剪力墙结构十二层，总建筑面积为 11159.52m2，其中架空层面积为 609.80m2，设备房面积为 106.18m2，占地面积为5980.00m2。±0.000，相当于绝对标高 62.30 米。一层层高 4.5m，二～十一层层高均为 3m，十二层层高为 3.5m，至顶层层高为1.35m ，建筑总高度为 38.1m。二、脚手架工程设计及搭设参数本工程计划在二层底板面底板面设工字钢悬挑结构。脚手架钢管选用 φ48×3.5；外挑工字钢采纳 I16，长度约为 3 米；固定工字钢在楼面上用 2φ16 的圆钢，距外墙边 1.3 米设置 1φ16 的钢筋套环，距外墙边 1.6 米设置 1φ16 的钢筋套环。立杆纵向间距为1.5 米，内立杆距外墙 0.3 米，外立杆距外墙面为 1.150 米，大横杆间距为 1.5 米，小横杆长度为 1.5 米。脚手架与建筑物的连墙拉结在两步三跨内采纳拉撑结合的方式（拉筋用 1φ10 的钢筋，顶撑用 φ48×3.5 钢管），或者采纳 φ48×3.5 在 内 立 杆 上 。 悬 挑 架 高7×2.95 米=20.65 米,加上突出部分 0.35 米，总计：20.65+0.35＝21米,故按 21 米对悬挑架高度计算荷载及对水平悬挑梁进行强度、刚度、稳定性等验算。三、悬挑架的荷载取值及水平悬挑梁设计3.1 悬挑架荷载的取值与组合3.1.1 计算基数：计算高度 H=33.6m，步距 h=1.5m，立杆纵距 la=1.5m，立杆横距lb=0.85m，外立杆至墙距 ld=1.15m，内立杆至墙距 l=0.3m。钢管自重 G1=0.0377KN/m，栏杆、挡脚板自重 G2=0.14KN/m，安全立网自重 G3=0.0034KN/m2，安全平网自重 G4=0.00487KN/m2，装饰施工活荷载 qk=2KN/m2，竹串片脚手板自重 G5=0.35kN/m2。3.1.2 脚手架结构自重（...
