高层住宅楼墙体钢筋安装技术交底VIP专享

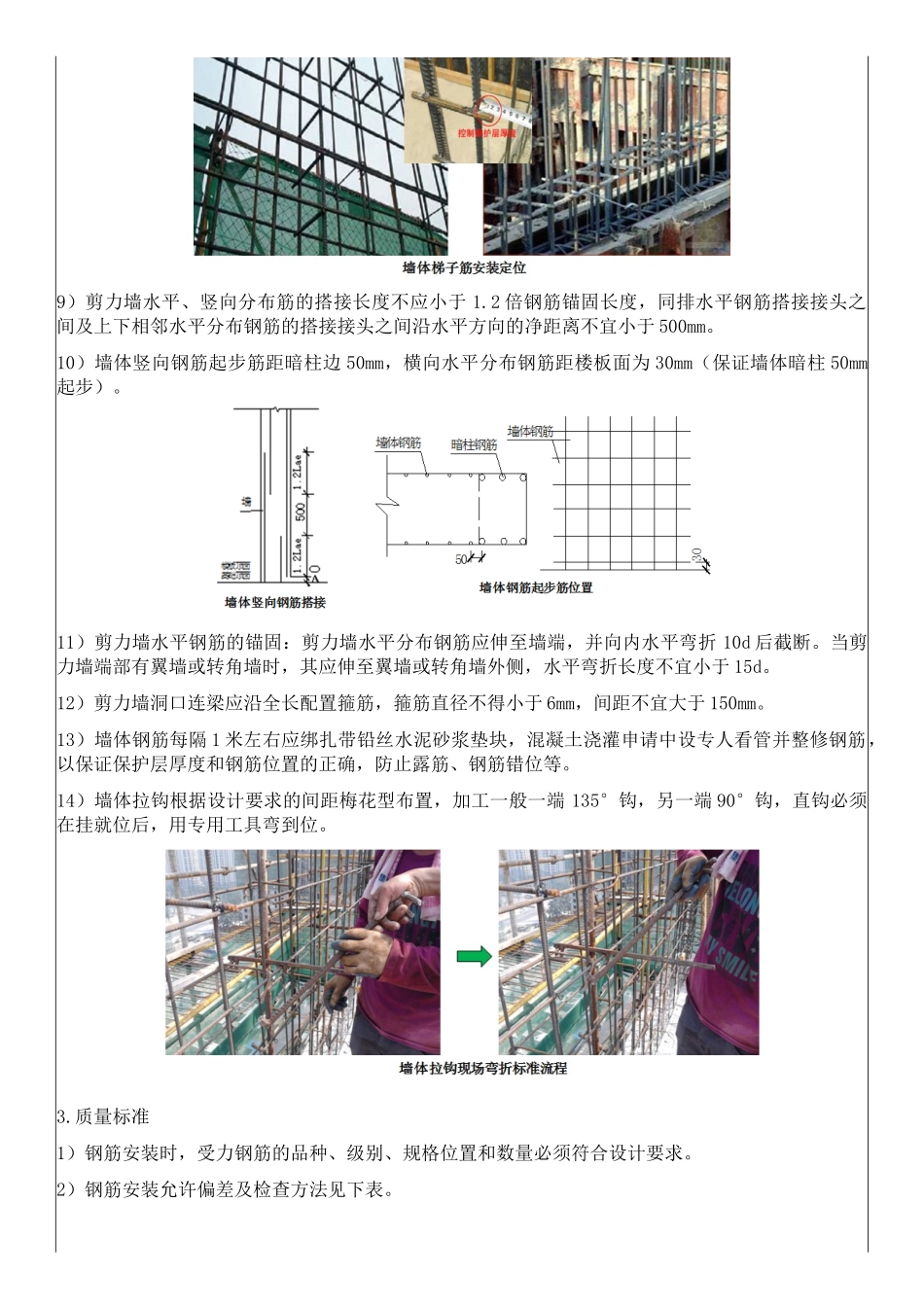

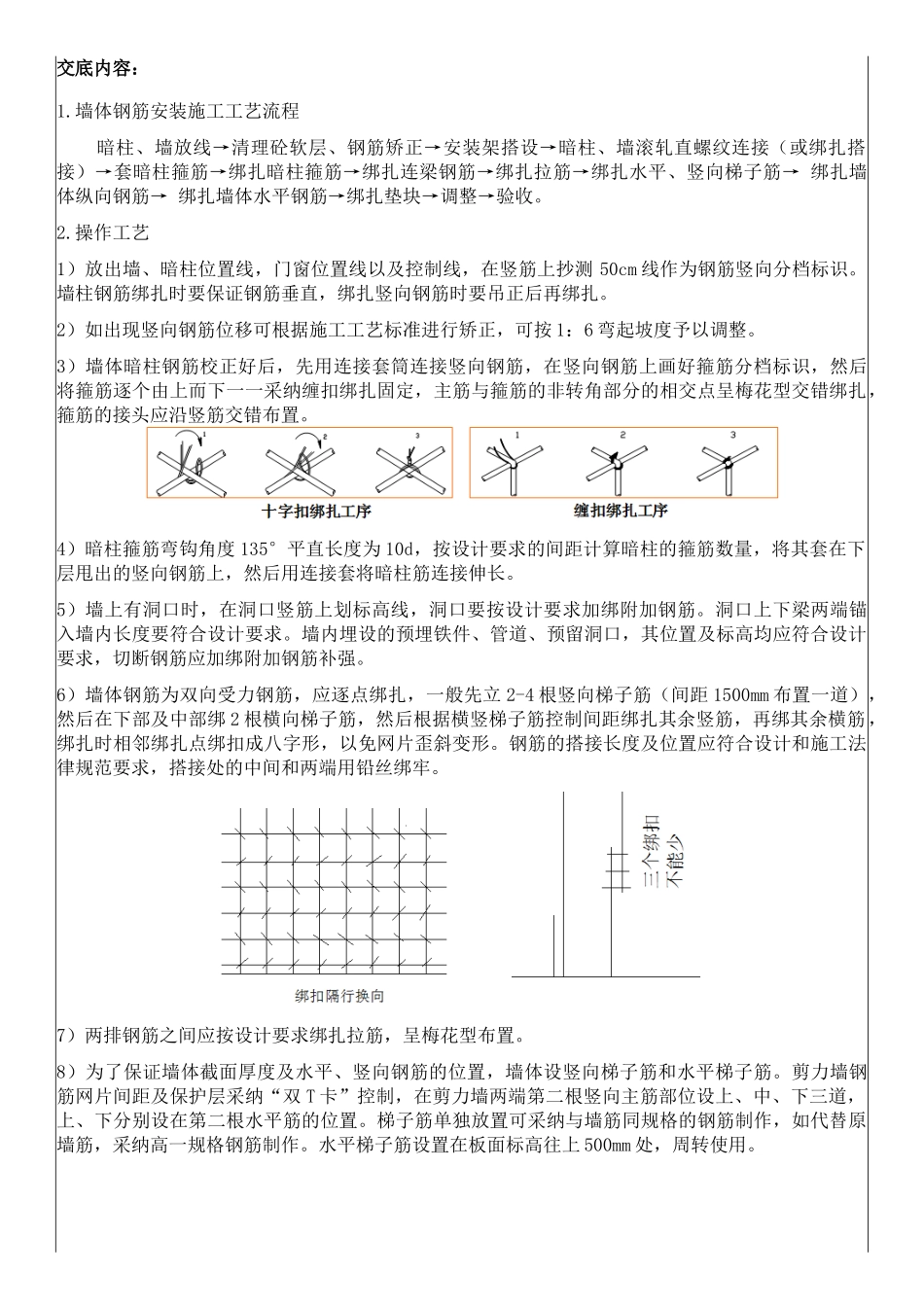

交底内容：1.墙体钢筋安装施工工艺流程 暗柱、墙放线→清理砼软层、钢筋矫正→安装架搭设→暗柱、墙滚轧直螺纹连接（或绑扎搭接）→套暗柱箍筋→绑扎暗柱箍筋→绑扎连梁钢筋→绑扎拉筋→绑扎水平、竖向梯子筋→ 绑扎墙体纵向钢筋→ 绑扎墙体水平钢筋→绑扎垫块→调整→验收。2.操作工艺1）放出墙、暗柱位置线，门窗位置线以及控制线，在竖筋上抄测 50cm 线作为钢筋竖向分档标识。墙柱钢筋绑扎时要保证钢筋垂直，绑扎竖向钢筋时要吊正后再绑扎。2）如出现竖向钢筋位移可根据施工工艺标准进行矫正，可按 1：6 弯起坡度予以调整。3）墙体暗柱钢筋校正好后，先用连接套筒连接竖向钢筋，在竖向钢筋上画好箍筋分档标识，然后将箍筋逐个由上而下一一采纳缠扣绑扎固定，主筋与箍筋的非转角部分的相交点呈梅花型交错绑扎，箍筋的接头应沿竖筋交错布置。 4）暗柱箍筋弯钩角度 135°平直长度为 10d，按设计要求的间距计算暗柱的箍筋数量，将其套在下层甩出的竖向钢筋上，然后用连接套将暗柱筋连接伸长。5）墙上有洞口时，在洞口竖筋上划标高线，洞口要按设计要求加绑附加钢筋。洞口上下梁两端锚入墙内长度要符合设计要求。墙内埋设的预埋铁件、管道、预留洞口，其位置及标高均应符合设计要求，切断钢筋应加绑附加钢筋补强。6）墙体钢筋为双向受力钢筋，应逐点绑扎，一般先立 2-4 根竖向梯子筋（间距 1500mm 布置一道），然后在下部及中部绑 2 根横向梯子筋，然后根据横竖梯子筋控制间距绑扎其余竖筋，再绑其余横筋，绑扎时相邻绑扎点绑扣成八字形，以免网片歪斜变形。钢筋的搭接长度及位置应符合设计和施工法律规范要求，搭接处的中间和两端用铅丝绑牢。 7）两排钢筋之间应按设计要求绑扎拉筋，呈梅花型布置。 8）为了保证墙体截面厚度及水平、竖向钢筋的位置，墙体设竖向梯子筋和水平梯子筋。剪力墙钢筋网片间距及保护层采纳“双 T 卡”控制，在剪力墙两端第二根竖向主筋部位设上、中、下三道，上、下分别设在第二根水平筋的位置。梯子筋单独放置可采纳与墙筋同规格的钢筋制作，如代替原墙筋，采纳高一规格钢筋制作。水平梯子筋设置在板面标高往上 500mm 处，周转使用。9）剪力墙水平、竖向分布筋的搭接长度不应小于 1.2 倍钢筋锚固长度，同排水平钢筋搭接接头之间及上下相邻水平分布钢筋的搭接接头之间沿水平方向的净距离不宜小于 500mm。 10）墙体竖向钢筋起步筋距暗柱边 50mm，横向水平分布钢筋距楼板面为 30mm（保证墙体暗柱...
