高层办公楼模板及高支架专项施工方案1

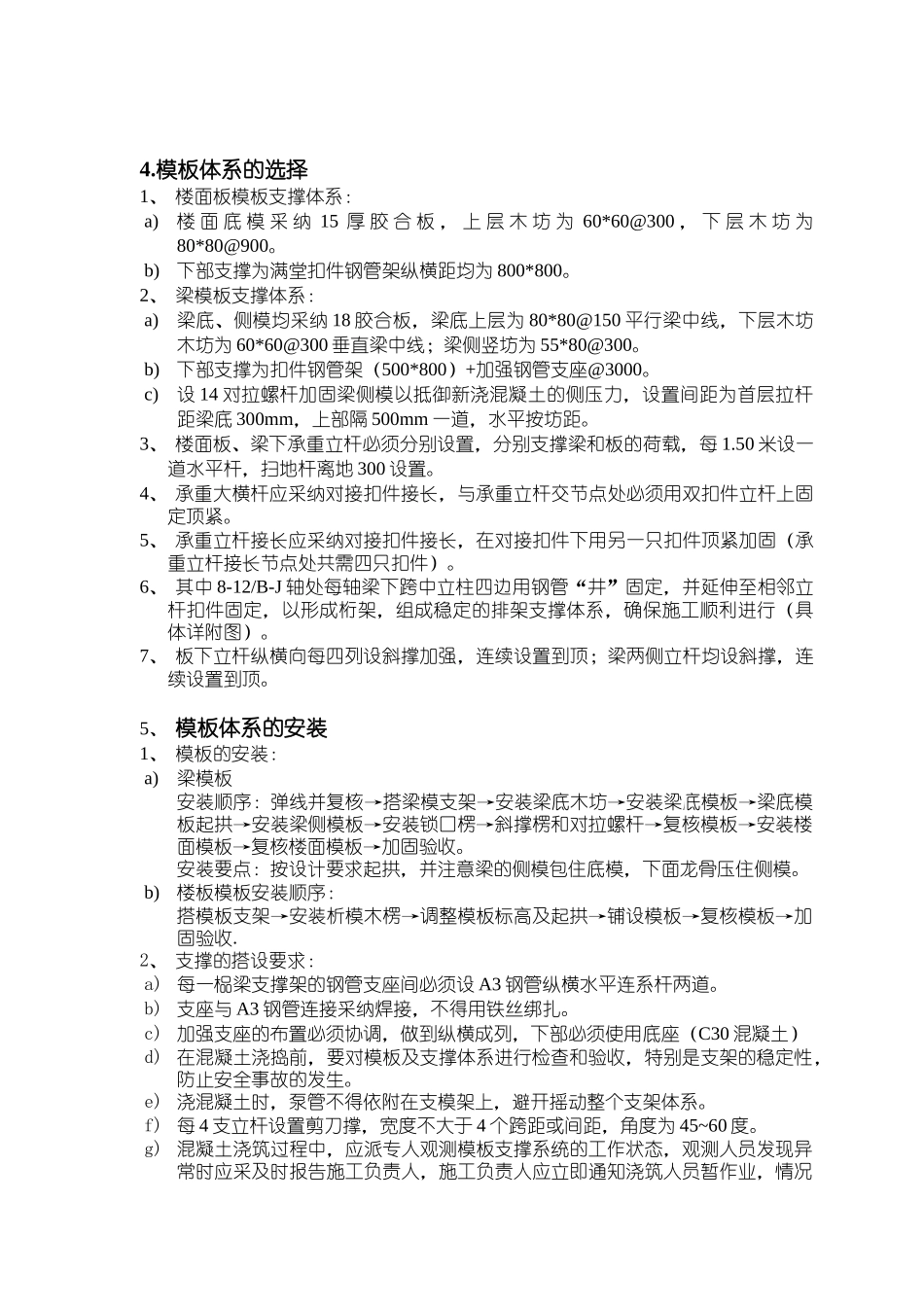

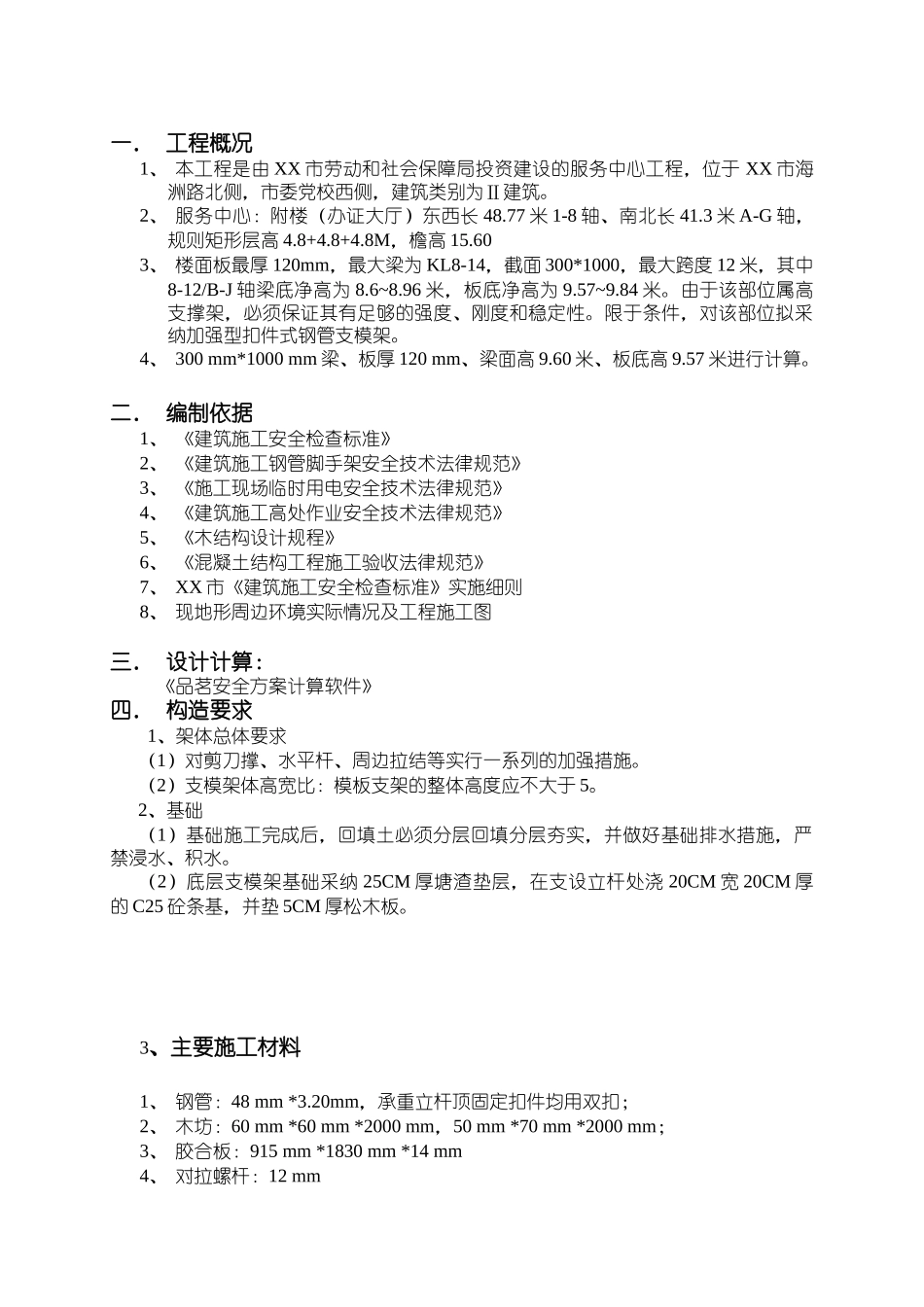

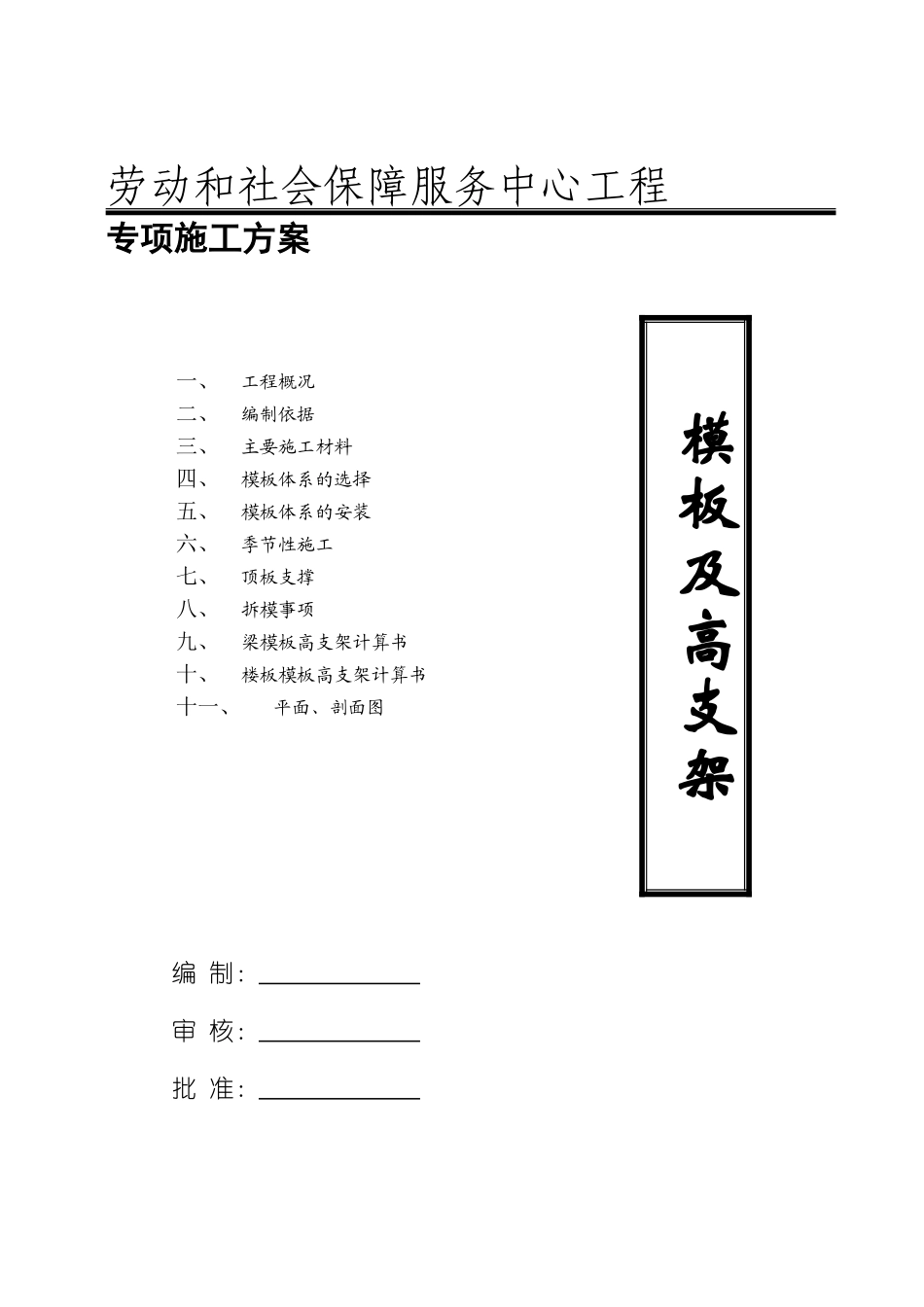

劳动和社会保障服务中心工程专项施工方案编 制： 审 核： 批 准： 模板及高支架一、工程概况二、编制依据三、主要施工材料四、模板体系的选择五、模板体系的安装六、季节性施工七、顶板支撑八、拆模事项九、梁模板高支架计算书十、楼板模板高支架计算书十一、平面、剖面图一． 工程概况1、 本工程是由 XX 市劳动和社会保障局投资建设的服务中心工程，位于 XX 市海洲路北侧，市委党校西侧，建筑类别为Ⅱ建筑。2、 服务中心：附楼（办证大厅）东西长 48.77 米 1-8 轴、南北长 41.3 米 A-G 轴，规则矩形层高 4.8+4.8+4.8M，檐高 15.603、 楼面板最厚 120mm，最大梁为 KL8-14，截面 300*1000，最大跨度 12 米，其中8-12/B-J 轴梁底净高为 8.6~8.96 米，板底净高为 9.57~9.84 米。由于该部位属高支撑架，必须保证其有足够的强度、刚度和稳定性。限于条件，对该部位拟采纳加强型扣件式钢管支模架。4、 300 mm*1000 mm 梁、板厚 120 mm、梁面高 9.60 米、板底高 9.57 米进行计算。二． 编制依据1、 《建筑施工安全检查标准》2、 《建筑施工钢管脚手架安全技术法律规范》3、 《施工现场临时用电安全技术法律规范》4、 《建筑施工高处作业安全技术法律规范》5、 《木结构设计规程》6、 《混凝土结构工程施工验收法律规范》7、 XX 市《建筑施工安全检查标准》实施细则8、 现地形周边环境实际情况及工程施工图三． 设计计算：《品茗安全方案计算软件》四． 构造要求1、架体总体要求（1）对剪刀撑、水平杆、周边拉结等实行一系列的加强措施。（2）支模架体高宽比：模板支架的整体高度应不大于 5。2、基础（1）基础施工完成后，回填土必须分层回填分层夯实，并做好基础排水措施，严禁浸水、积水。（2）底层支模架基础采纳 25CM 厚塘渣垫层，在支设立杆处浇 20CM 宽 20CM 厚的 C25 砼条基，并垫 5CM 厚松木板。3、主要施工材料1、 钢管：48 mm *3.20mm，承重立杆顶固定扣件均用双扣；2、 木坊：60 mm *60 mm *2000 mm，50 mm *70 mm *2000 mm；3、 胶合板：915 mm *1830 mm *14 mm4、 对拉螺杆：12 mm4.模板体系的选择1、 楼面板模板支撑体系：a)楼 面 底 模 采 纳 15 厚 胶 合 板 ， 上 层 木 坊 为 60*60@300 ， 下 层 木 坊 为80*80@900。b)下部支撑为满堂扣件钢管架纵横距均为 800*800。2、 梁模板支撑体系：a)梁底、侧模均采纳 18 ...
