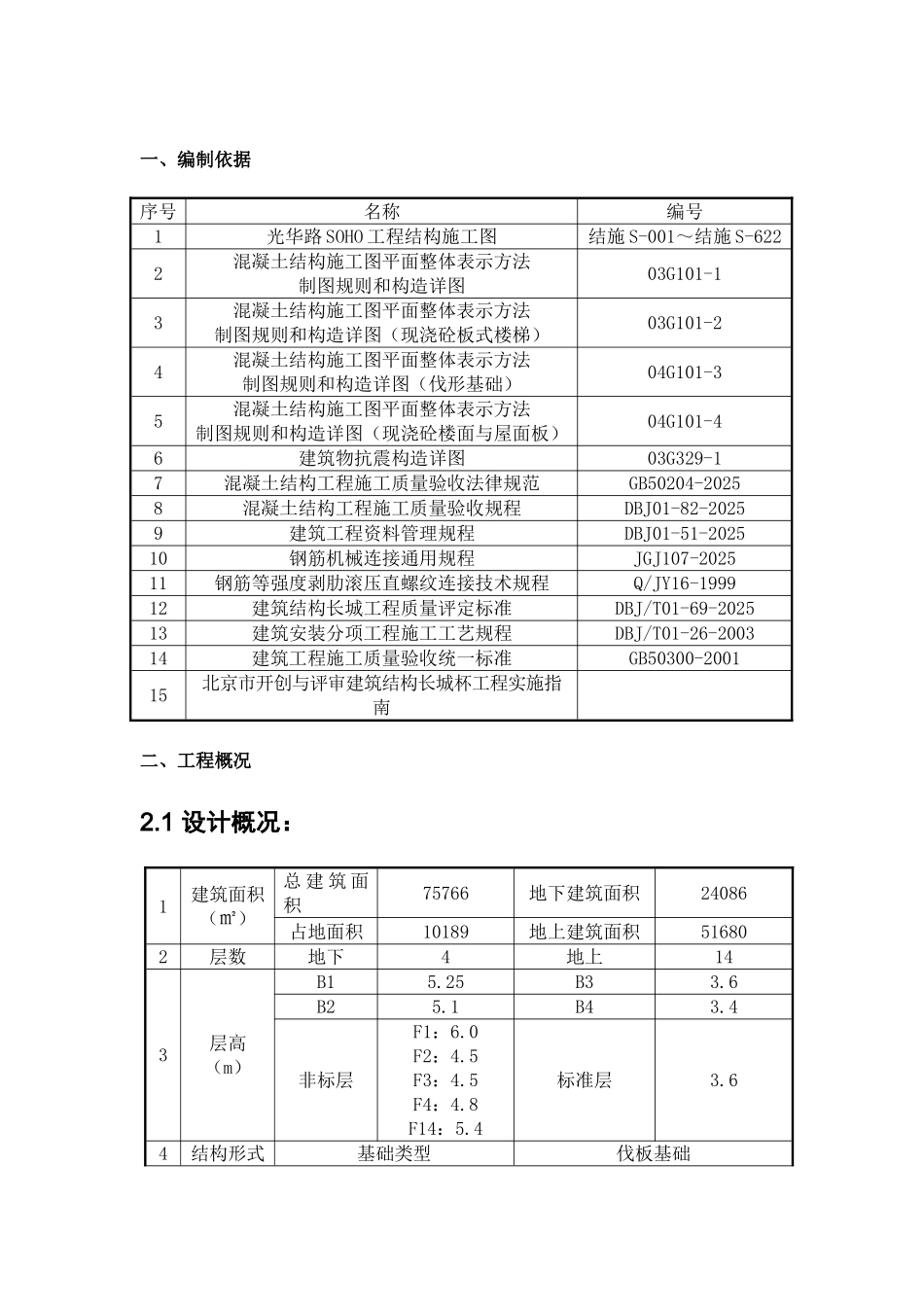

一、编制依据序号名称编号1光华路 SOHO 工程结构施工图结施 S-001～结施 S-6222混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-13混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇砼板式楼梯）03G101-24混凝土结构施工图平面整体表示方法制图规则和构造详图（伐形基础）04G101-35混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇砼楼面与屋面板）04G101-46建筑物抗震构造详图03G329-17混凝土结构工程施工质量验收法律规范GB50204-20258混凝土结构工程施工质量验收规程DBJ01-82-20259建筑工程资料管理规程DBJ01-51-202510钢筋机械连接通用规程JGJ107-202511钢筋等强度剥肋滚压直螺纹连接技术规程Q/JY16-199912建筑结构长城工程质量评定标准DBJ/T01-69-202513建筑安装分项工程施工工艺规程DBJ/T01-26-200314建筑工程施工质量验收统一标准GB50300-200115北京市开创与评审建筑结构长城杯工程实施指南二、工程概况2.1 设计概况：1建筑面积（㎡）总 建 筑 面积75766地下建筑面积24086占地面积10189地上建筑面积516802层数地下4地上143层高（m）B15.25B33.6B25.1B43.4非标层F1：6.0F2：4.5F3：4.5F4：4.8F14：5.4标准层3.64结构形式基础类型伐板基础结构类型钢筋混凝土框架—剪力墙5结构断面尺寸（㎜）基础底板厚度（mm）1000、1200、1600外墙厚度（mm）400、300内墙厚度（mm）200 、250 、300 、600 柱断面（mm）500×500、600×600、800×800、900×900、1000×1000、1000×1200、1000×1400基础梁（mm）1100×1000、1100×1200、1100×1600、1300×1600、1400×2200、1200×20001000×1600框架梁断面（mm） 300×550、400×600、500×700、800×700楼板厚度（mm）110、150、180、2006楼梯结构形式板式楼梯7混凝土强度等级层数梁板柱、墙楼梯基础垫层坡道B4～F4C30C60C30C40（S10）C15C30（S10）5～11C30C60C30///12～顶层C30C50C30///地下室外墙C40（S10）/////8抗震等级B1 以上剪力墙抗震等级为一级、框架抗震等级为二级B2～B4 框架及剪力墙抗震等级均为三级9钢筋非预应力筋Ⅰ、Ⅱ、Ⅲ级钢筋10钢筋接头形式16 采纳绑扎搭接16 采纳机械连接（等强滚轧直螺纹）11钢筋规格←6、8、10、12←10、12、14、16、18、22 10、12、14、16、18、20、22、25、28、322.2 标准层结构平面图：三、施工安排3.1 施工部位及工期要求：开始时间结束时间年月日年月日基础底板20254172025531±0.00 以下20255112025815...
