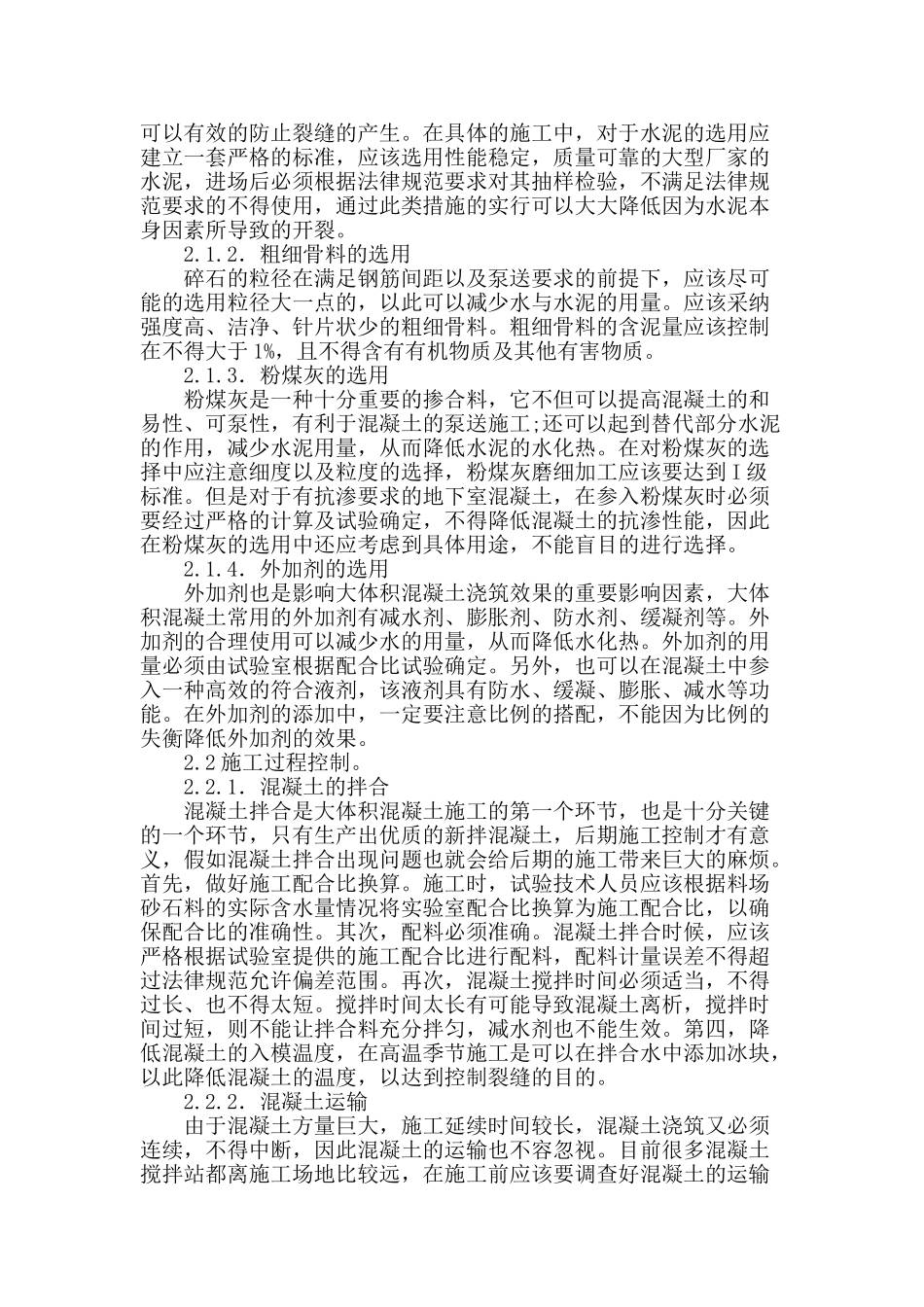

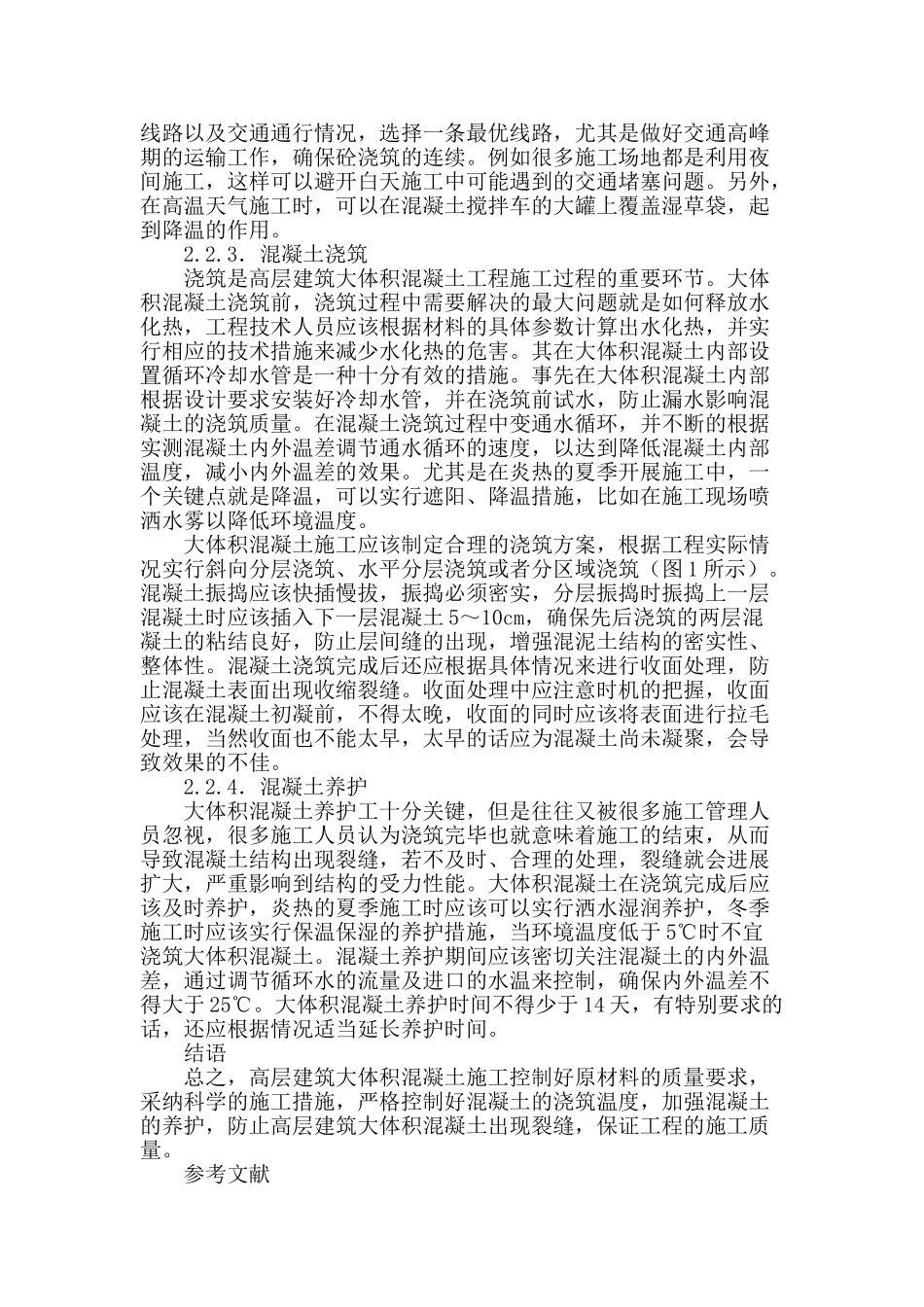

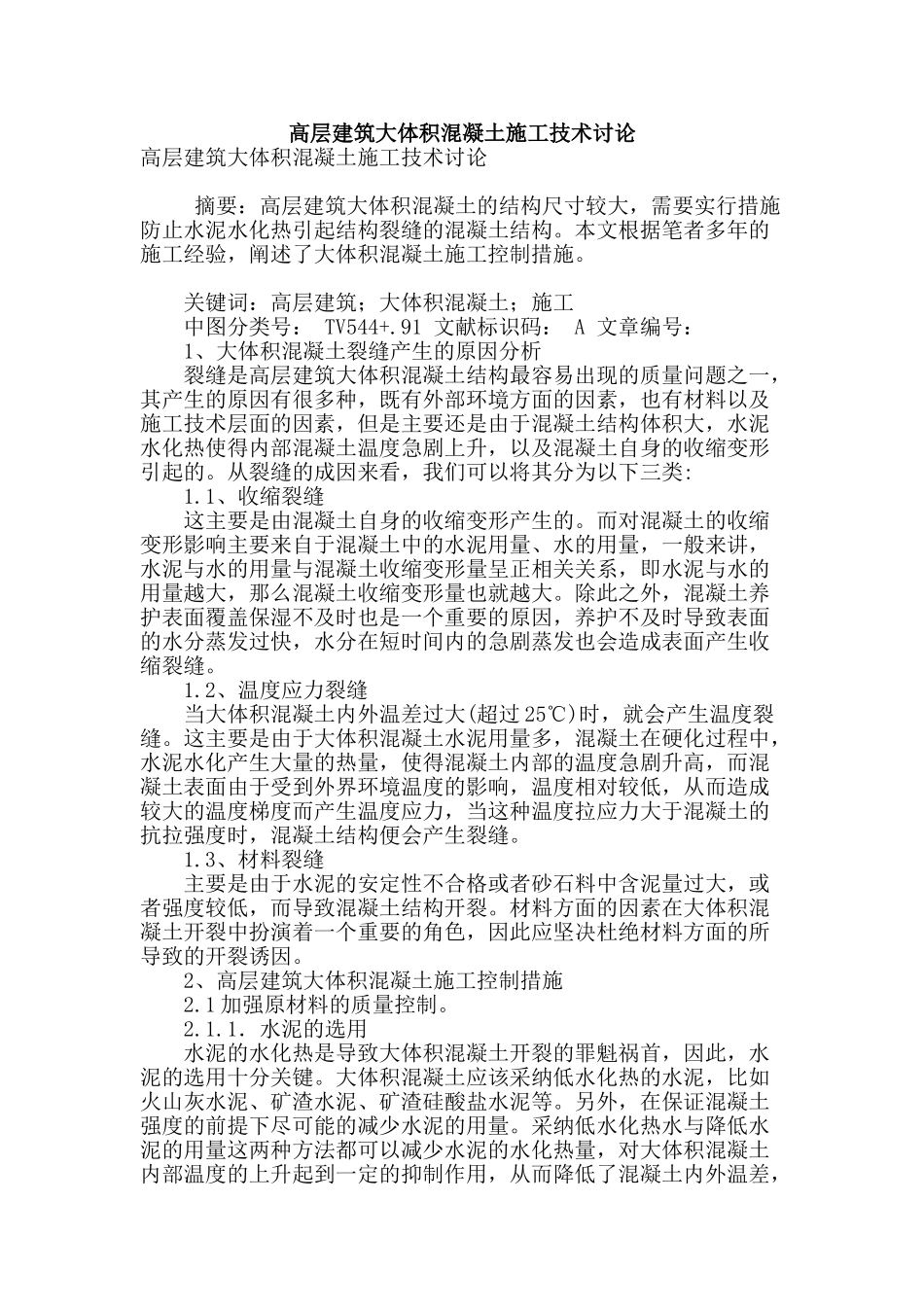

高层建筑大体积混凝土施工技术讨论高层建筑大体积混凝土施工技术讨论 摘要：高层建筑大体积混凝土的结构尺寸较大，需要实行措施防止水泥水化热引起结构裂缝的混凝土结构。本文根据笔者多年的施工经验，阐述了大体积混凝土施工控制措施。 关键词：高层建筑；大体积混凝土；施工 中图分类号： TV544+.91 文献标识码： A 文章编号： 1、大体积混凝土裂缝产生的原因分析 裂缝是高层建筑大体积混凝土结构最容易出现的质量问题之一，其产生的原因有很多种，既有外部环境方面的因素，也有材料以及施工技术层面的因素，但是主要还是由于混凝土结构体积大，水泥水化热使得内部混凝土温度急剧上升，以及混凝土自身的收缩变形引起的。从裂缝的成因来看，我们可以将其分为以下三类: 1.1、收缩裂缝 这主要是由混凝土自身的收缩变形产生的。而对混凝土的收缩变形影响主要来自于混凝土中的水泥用量、水的用量，一般来讲，水泥与水的用量与混凝土收缩变形量呈正相关关系，即水泥与水的用量越大，那么混凝土收缩变形量也就越大。除此之外，混凝土养护表面覆盖保湿不及时也是一个重要的原因，养护不及时导致表面的水分蒸发过快，水分在短时间内的急剧蒸发也会造成表面产生收缩裂缝。 1.2、温度应力裂缝 当大体积混凝土内外温差过大(超过 25℃)时，就会产生温度裂缝。这主要是由于大体积混凝土水泥用量多，混凝土在硬化过程中，水泥水化产生大量的热量，使得混凝土内部的温度急剧升高，而混凝土表面由于受到外界环境温度的影响，温度相对较低，从而造成较大的温度梯度而产生温度应力，当这种温度拉应力大于混凝土的抗拉强度时，混凝土结构便会产生裂缝。 1.3、材料裂缝 主要是由于水泥的安定性不合格或者砂石料中含泥量过大，或者强度较低，而导致混凝土结构开裂。材料方面的因素在大体积混凝土开裂中扮演着一个重要的角色，因此应坚决杜绝材料方面的所导致的开裂诱因。 2、高层建筑大体积混凝土施工控制措施 2.1 加强原材料的质量控制。 2.1.1．水泥的选用 水泥的水化热是导致大体积混凝土开裂的罪魁祸首，因此，水泥的选用十分关键。大体积混凝土应该采纳低水化热的水泥，比如火山灰水泥、矿渣水泥、矿渣硅酸盐水泥等。另外，在保证混凝土强度的前提下尽可能的减少水泥的用量。采纳低水化热水与降低水泥的用量这两种方法都可以减少水泥的水化热量，对大体积混凝土内部温度的上升起到一定的抑制作用，从而降低了混凝土内外温差，可以有效的防止...
