高层建筑施工测量技术

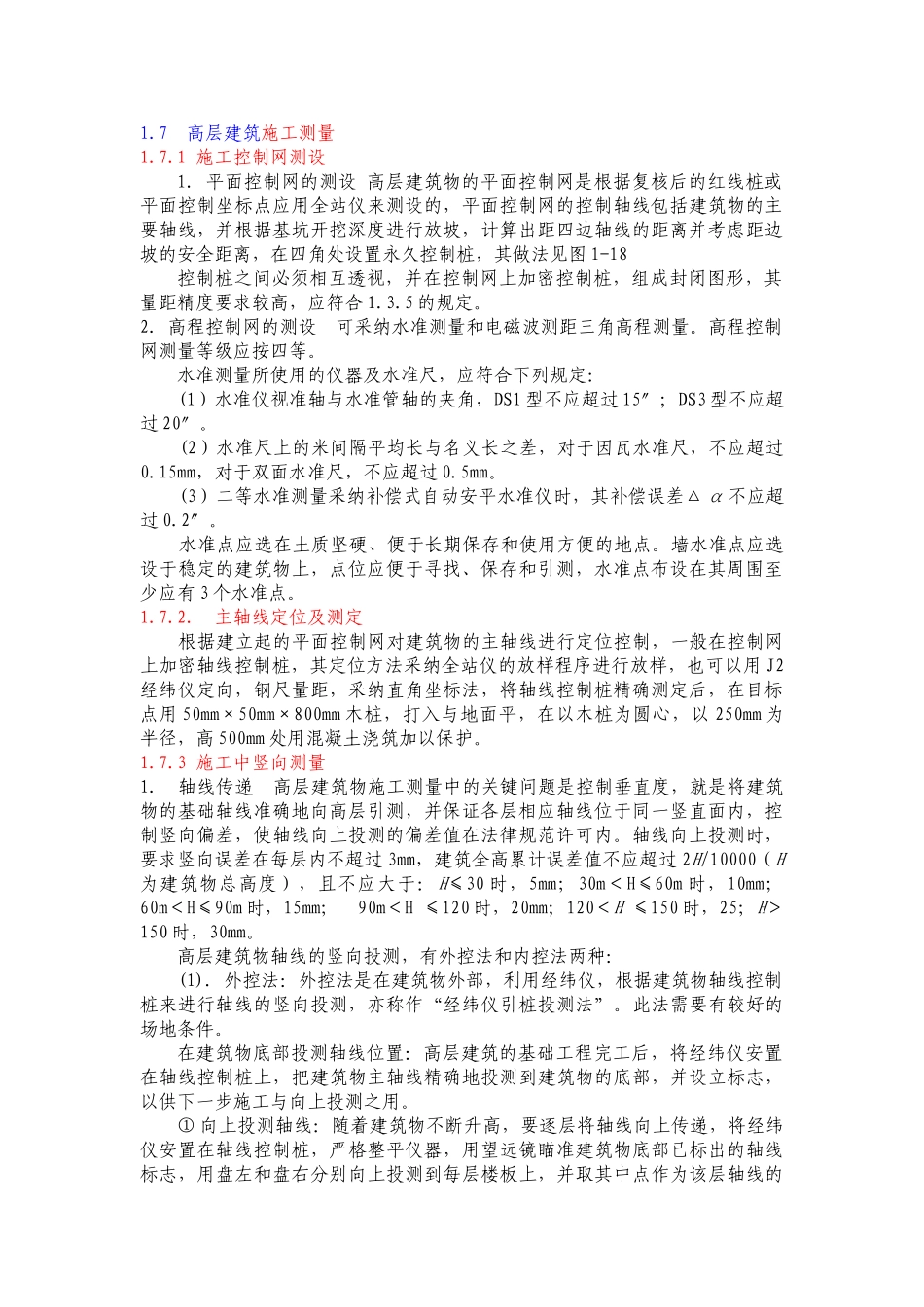

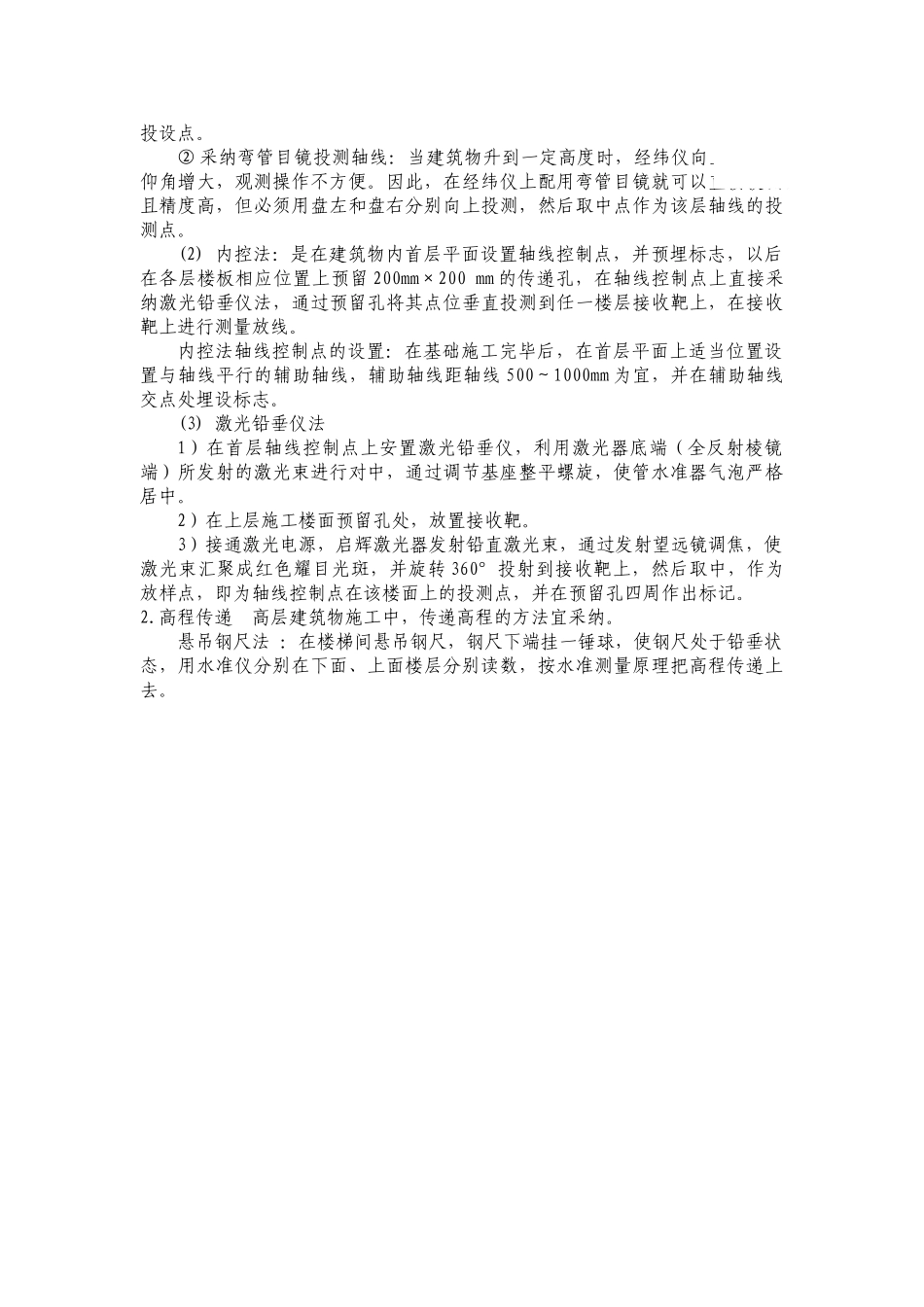

1.7 高层建筑施工测量 1.7.1 施工控制网测设 1. 平面控制网的测设 高层建筑物的平面控制网是根据复核后的红线桩或平面控制坐标点应用全站仪来测设的，平面控制网的控制轴线包括建筑物的主要轴线，并根据基坑开挖深度进行放坡，计算出距四边轴线的距离并考虑距边坡的安全距离，在四角处设置永久控制桩，其做法见图 1-18控制桩之间必须相互透视，并在控制网上加密控制桩，组成封闭图形，其量距精度要求较高，应符合 1.3.5 的规定。 2. 高程控制网的测设 可采纳水准测量和电磁波测距三角高程测量。高程控制网测量等级应按四等。 水准测量所使用的仪器及水准尺，应符合下列规定：(1）水准仪视准轴与水准管轴的夹角，DS1 型不应超过 15″；DS3 型不应超过 20″。 (2）水准尺上的米间隔平均长与名义长之差，对于因瓦水准尺，不应超过0.15mm，对于双面水准尺，不应超过 0.5mm。 (3）二等水准测量采纳补偿式自动安平水准仪时，其补偿误差△α 不应超过 0.2″。 水准点应选在土质坚硬、便于长期保存和使用方便的地点。墙水准点应选设于稳定的建筑物上，点位应便于寻找、保存和引测，水准点布设在其周围至少应有 3 个水准点。1.7.2. 主轴线定位及测定 根据建立起的平面控制网对建筑物的主轴线进行定位控制，一般在控制网上加密轴线控制桩，其定位方法采纳全站仪的放样程序进行放样，也可以用 J2经纬仪定向，钢尺量距，采纳直角坐标法，将轴线控制桩精确测定后，在目标点用 50mm×50mm×800mm 木桩，打入与地面平，在以木桩为圆心，以 250mm 为半径，高 500mm 处用混凝土浇筑加以保护。1.7.3 施工中竖向测量1. 轴线传递 高层建筑物施工测量中的关键问题是控制垂直度，就是将建筑物的基础轴线准确地向高层引测，并保证各层相应轴线位于同一竖直面内，控制竖向偏差，使轴线向上投测的偏差值在法律规范许可内。轴线向上投测时，要求竖向误差在每层内不超过 3mm，建筑全高累计误差值不应超过 2H/10000（H为建筑物总高度），且不应大于：H≤30 时，5mm；30m＜H≤60m 时，10mm； 60m＜H≤90m 时，15mm； 90m＜H ≤120 时，20mm；120＜H ≤150 时，25；H＞150 时，30mm。高层建筑物轴线的竖向投测，有外控法和内控法两种： (1). 外控法：外控法是在建筑物外部，利用经纬仪，根据建筑物轴线控制桩来进行轴线的竖向投测，亦称作“经纬仪引桩投测法”。此法需要有较好的场地条件。在建筑物底部投测轴线位置：高层建...
