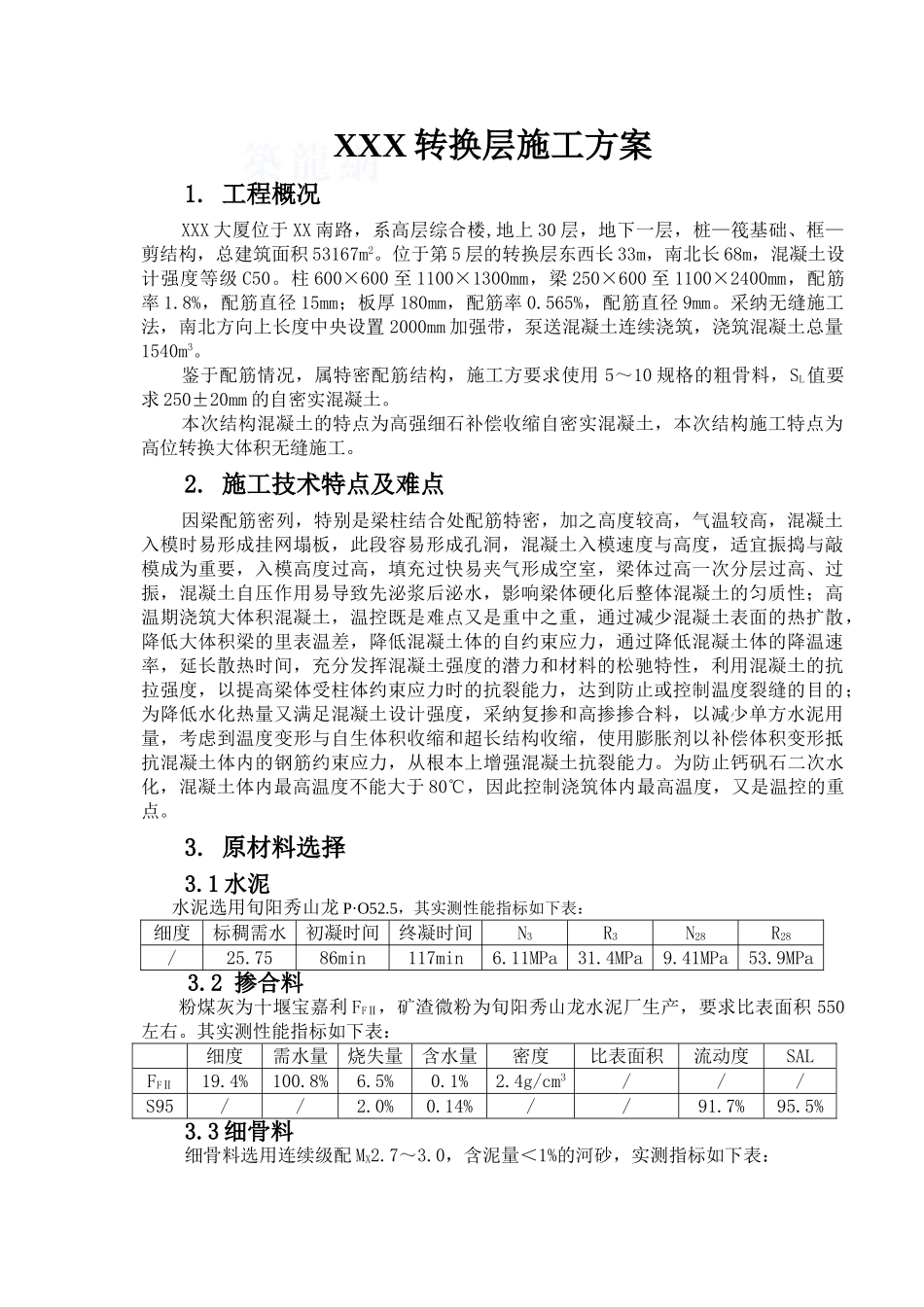

XXX 转换层施工方案1. 工程概况XXX 大厦位于 XX 南路，系高层综合楼,地上 30 层，地下一层，桩—筏基础、框—剪结构，总建筑面积 53167m2。位于第 5 层的转换层东西长 33m，南北长 68m，混凝土设计强度等级 C50。柱 600×600 至 1100×1300mm，梁 250×600 至 1100×2400mm，配筋率 1.8%，配筋直径 15mm；板厚 180mm，配筋率 0.565%，配筋直径 9mm。采纳无缝施工法，南北方向上长度中央设置 2000mm 加强带，泵送混凝土连续浇筑，浇筑混凝土总量1540m3。鉴于配筋情况，属特密配筋结构，施工方要求使用 5～10 规格的粗骨料，SL值要求 250±20mm 的自密实混凝土。本次结构混凝土的特点为高强细石补偿收缩自密实混凝土，本次结构施工特点为高位转换大体积无缝施工。2. 施工技术特点及难点因梁配筋密列，特别是梁柱结合处配筋特密，加之高度较高，气温较高，混凝土入模时易形成挂网塌板，此段容易形成孔洞，混凝土入模速度与高度，适宜振捣与敲模成为重要，入模高度过高，填充过快易夹气形成空室，梁体过高一次分层过高、过振，混凝土自压作用易导致先泌浆后泌水，影响梁体硬化后整体混凝土的匀质性；高温期浇筑大体积混凝土，温控既是难点又是重中之重，通过减少混凝土表面的热扩散，降低大体积梁的里表温差，降低混凝土体的自约束应力，通过降低混凝土体的降温速率，延长散热时间，充分发挥混凝土强度的潜力和材料的松驰特性，利用混凝土的抗拉强度，以提高梁体受柱体约束应力时的抗裂能力，达到防止或控制温度裂缝的目的；为降低水化热量又满足混凝土设计强度，采纳复掺和高掺掺合料，以减少单方水泥用量，考虑到温度变形与自生体积收缩和超长结构收缩，使用膨胀剂以补偿体积变形抵抗混凝土体内的钢筋约束应力，从根本上增强混凝土抗裂能力。为防止钙矾石二次水化，混凝土体内最高温度不能大于 80℃，因此控制浇筑体内最高温度，又是温控的重点。3. 原材料选择3.1 水泥 水泥选用旬阳秀山龙 P·O52.5，其实测性能指标如下表：细度标稠需水初凝时间终凝时间N3R3N28R28/25.7586min117min6.11MPa31.4MPa9.41MPa53.9MPa3.2 掺合料粉煤灰为十堰宝嘉利 FFⅡ，矿渣微粉为旬阳秀山龙水泥厂生产，要求比表面积 550左右。其实测性能指标如下表：细度需水量烧失量含水量密度比表面积流动度SALFFⅡ19.4%100.8%6.5%0.1%2.4g/cm3///S95//2.0%0.14%//91.7%95.5%3.3 细骨料细骨料选用连续级配 MX2.7～3.0，含泥量＜1%的河砂...
