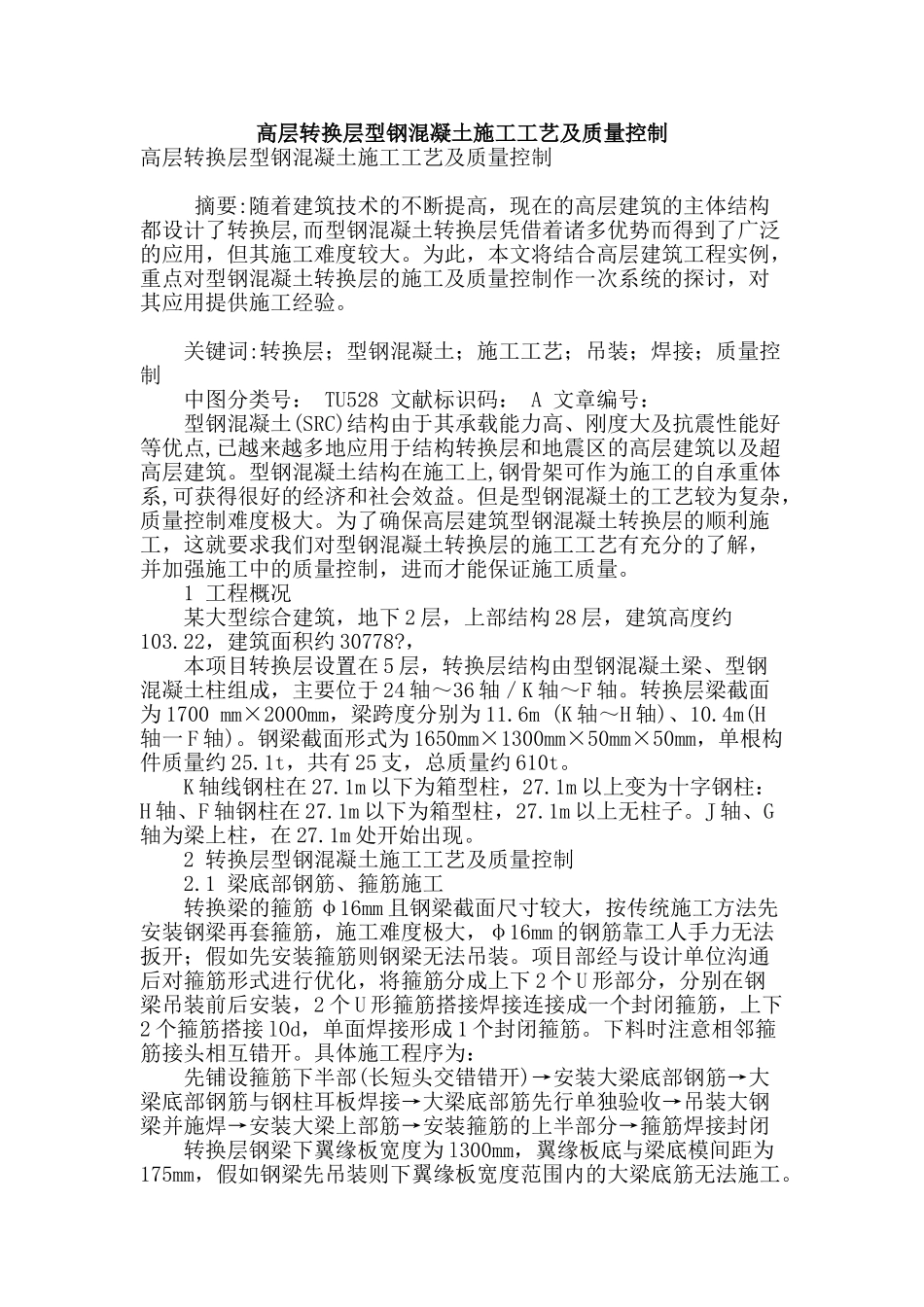

高层转换层型钢混凝土施工工艺及质量控制

高层转换层型钢混凝土施工工艺及质量控制高层转换层型钢混凝土施工工艺及质量控制 摘要:随着建筑技术的不断提高，现在的高层建筑的主体结构都设计了转换层,而型钢混凝土转换层凭借着诸多优势而得到了广泛的应用，但其施工难度较大。为此，本文将结合高层建筑工程实例，重点对型钢混凝土转换层的施工及质量控制作一次系统的探讨，对其应用提供施工经验。 关键词:转换层；型钢混凝土；施工工艺；吊装；焊接；质量控制 中图分类号： TU528 文献标识码： A 文章编号： 型钢混凝土(SRC)结构由于其承载能力高、刚度大及抗震性能好等优点,已越来越多地应用于结构转换层和地震区的高层建筑以及超高层建筑。型钢混凝土结构在施工上,钢骨架可作为施工的自承重体系,可获得很好的经济和社会效益。但是型钢混凝土的工艺较为复杂，质量控制难度极大。为了确保高层建筑型钢混凝土转换层的顺利施工，这就要求我们对型钢混凝土转换层的施工工艺有充分的了解，并加强施工中的质量控制，进而才能保证施工质量。 1 工程概况 某大型综合建筑，地下 2 层，上部结构 28 层，建筑高度约103.22，建筑面积约 30778?， 本项目转换层设置在 5 层，转换层结构由型钢混凝土梁、型钢混凝土柱组成，主要位于 24 轴～36 轴／K 轴～F 轴。转换层梁截面为 1700 mm×2000mm，梁跨度分别为 11.6m (K 轴～H 轴)、10.4m(H轴一 F 轴)。钢梁截面形式为 1650mm×1300mm×50mm×50mm，单根构件质量约 25.1t，共有 25 支，总质量约 610t。 K 轴线钢柱在 27.1m 以下为箱型柱，27.1m 以上变为十字钢柱：H 轴、F 轴钢柱在 27.1m 以下为箱型柱，27.1m 以上无柱子。J 轴、G轴为梁上柱，在 27.1m 处开始出现。 2 转换层型钢混凝土施工工艺及质量控制 2.1 梁底部钢筋、箍筋施工 转换梁的箍筋 φ16mm 且钢梁截面尺寸较大，按传统施工方法先安装钢梁再套箍筋，施工难度极大，φ16mm 的钢筋靠工人手力无法扳开；假如先安装箍筋则钢梁无法吊装。项目部经与设计单位沟通后对箍筋形式进行优化，将箍筋分成上下 2 个 U 形部分，分别在钢梁吊装前后安装，2 个 U 形箍筋搭接焊接连接成一个封闭箍筋，上下2 个箍筋搭接 lOd，单面焊接形成 1 个封闭箍筋。下料时注意相邻箍筋接头相互错开。具体施工程序为： 先铺设箍筋下半部(长短头交错错开)→安装大梁底部钢筋→大梁底部钢筋与钢柱耳板焊接→大梁底部筋先行单独验收→吊装大钢梁并施焊→...
