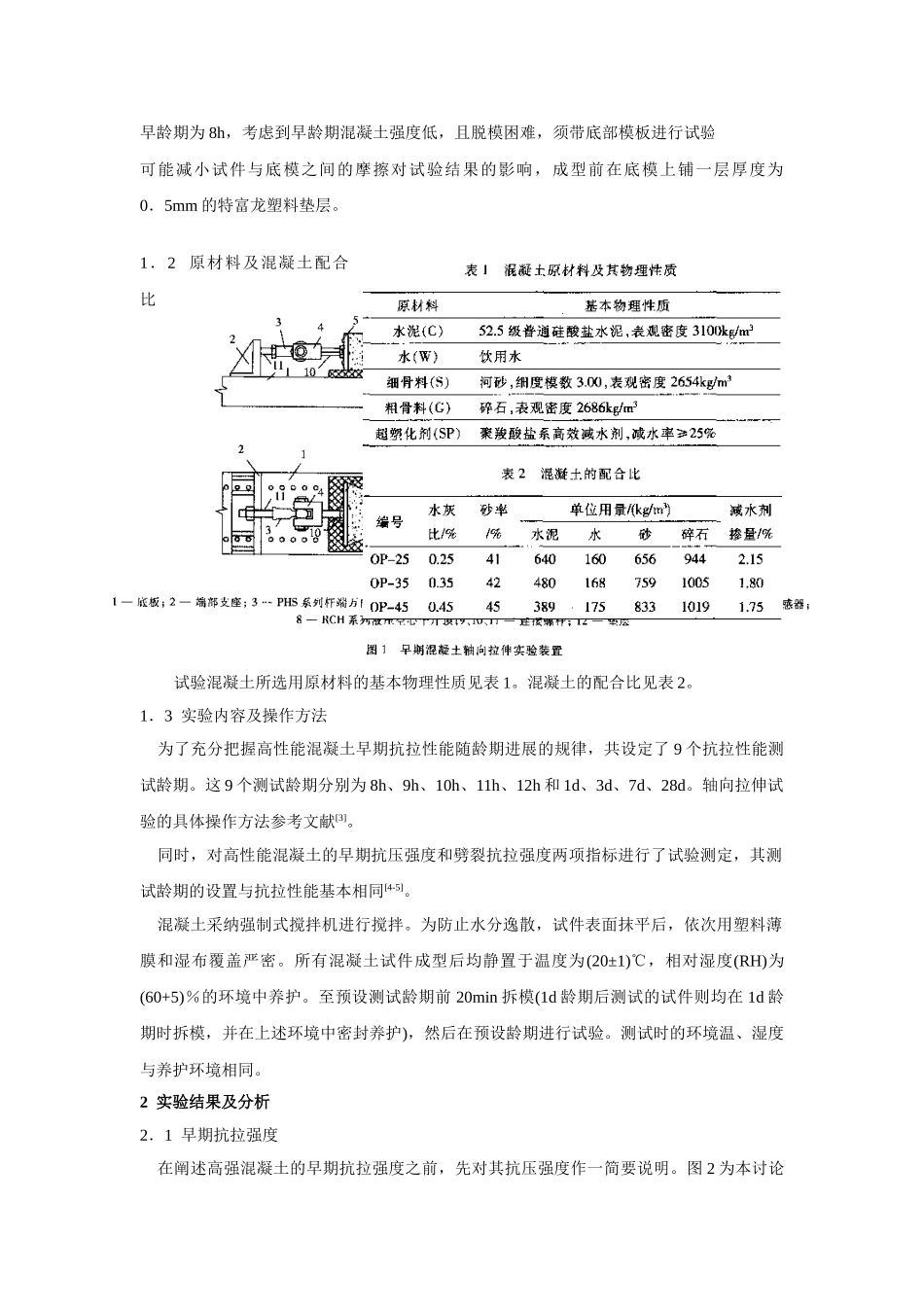

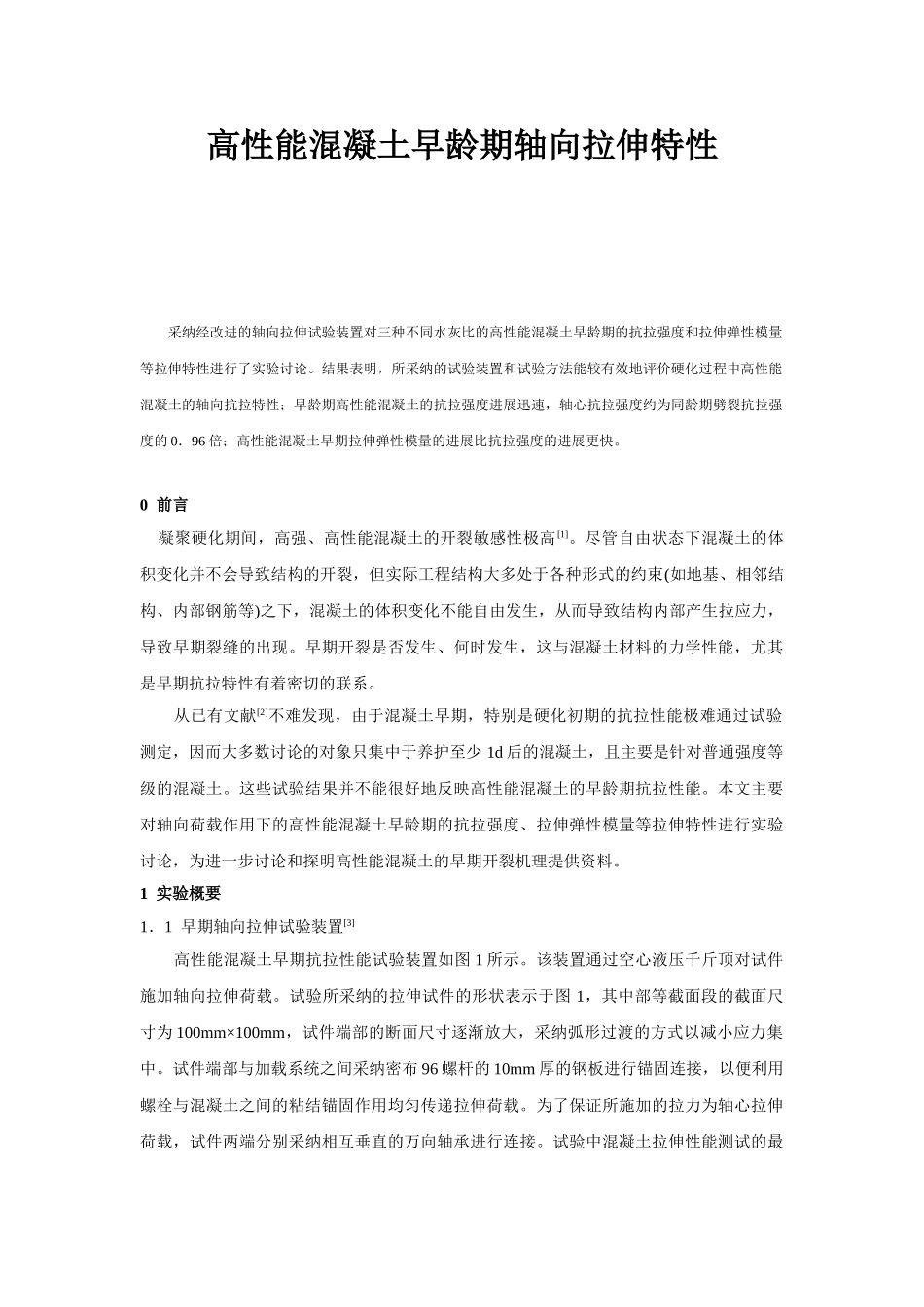

高性能混凝土早龄期轴向拉伸特性采纳经改进的轴向拉伸试验装置对三种不同水灰比的高性能混凝土早龄期的抗拉强度和拉伸弹性模量等拉伸特性进行了实验讨论。结果表明，所采纳的试验装置和试验方法能较有效地评价硬化过程中高性能混凝土的轴向抗拉特性；早龄期高性能混凝土的抗拉强度进展迅速，轴心抗拉强度约为同龄期劈裂抗拉强度的 0．96 倍；高性能混凝土早期拉伸弹性模量的进展比抗拉强度的进展更快。0 前言 凝聚硬化期间，高强、高性能混凝土的开裂敏感性极高 [1]。尽管自由状态下混凝土的体积变化并不会导致结构的开裂，但实际工程结构大多处于各种形式的约束(如地基、相邻结构、内部钢筋等)之下，混凝土的体积变化不能自由发生，从而导致结构内部产生拉应力，导致早期裂缝的出现。早期开裂是否发生、何时发生，这与混凝土材料的力学性能，尤其是早期抗拉特性有着密切的联系。从已有文献[2]不难发现，由于混凝土早期，特别是硬化初期的抗拉性能极难通过试验测定，因而大多数讨论的对象只集中于养护至少 1d 后的混凝土，且主要是针对普通强度等级的混凝土。这些试验结果并不能很好地反映高性能混凝土的早龄期抗拉性能。本文主要对轴向荷载作用下的高性能混凝土早龄期的抗拉强度、拉伸弹性模量等拉伸特性进行实验讨论，为进一步讨论和探明高性能混凝土的早期开裂机理提供资料。1 实验概要1．1 早期轴向拉伸试验装置[3]高性能混凝土早期抗拉性能试验装置如图 1 所示。该装置通过空心液压千斤顶对试件施加轴向拉伸荷载。试验所采纳的拉伸试件的形状表示于图 1，其中部等截面段的截面尺寸为 100mm×100mm，试件端部的断面尺寸逐渐放大，采纳弧形过渡的方式以减小应力集中。试件端部与加载系统之间采纳密布 96 螺杆的 10mm 厚的钢板进行锚固连接，以便利用螺栓与混凝土之间的粘结锚固作用均匀传递拉伸荷载。为了保证所施加的拉力为轴心拉伸荷载，试件两端分别采纳相互垂直的万向轴承进行连接。试验中混凝土拉伸性能测试的最早龄期为 8h，考虑到早龄期混凝土强度低，且脱模困难，须带底部模板进行试验。为了尽可能减小试件与底模之间的摩擦对试验结果的影响，成型前在底模上铺一层厚度为0．5mm 的特富龙塑料垫层。1．2 原材料及混凝土配合比试验混凝土所选用原材料的基本物理性质见表 1。混凝土的配合比见表 2。1．3 实验内容及操作方法 为了充分把握高性能混凝土早期抗拉性能随龄期进展的规律，共设定了 9 个抗拉性能测试龄...
