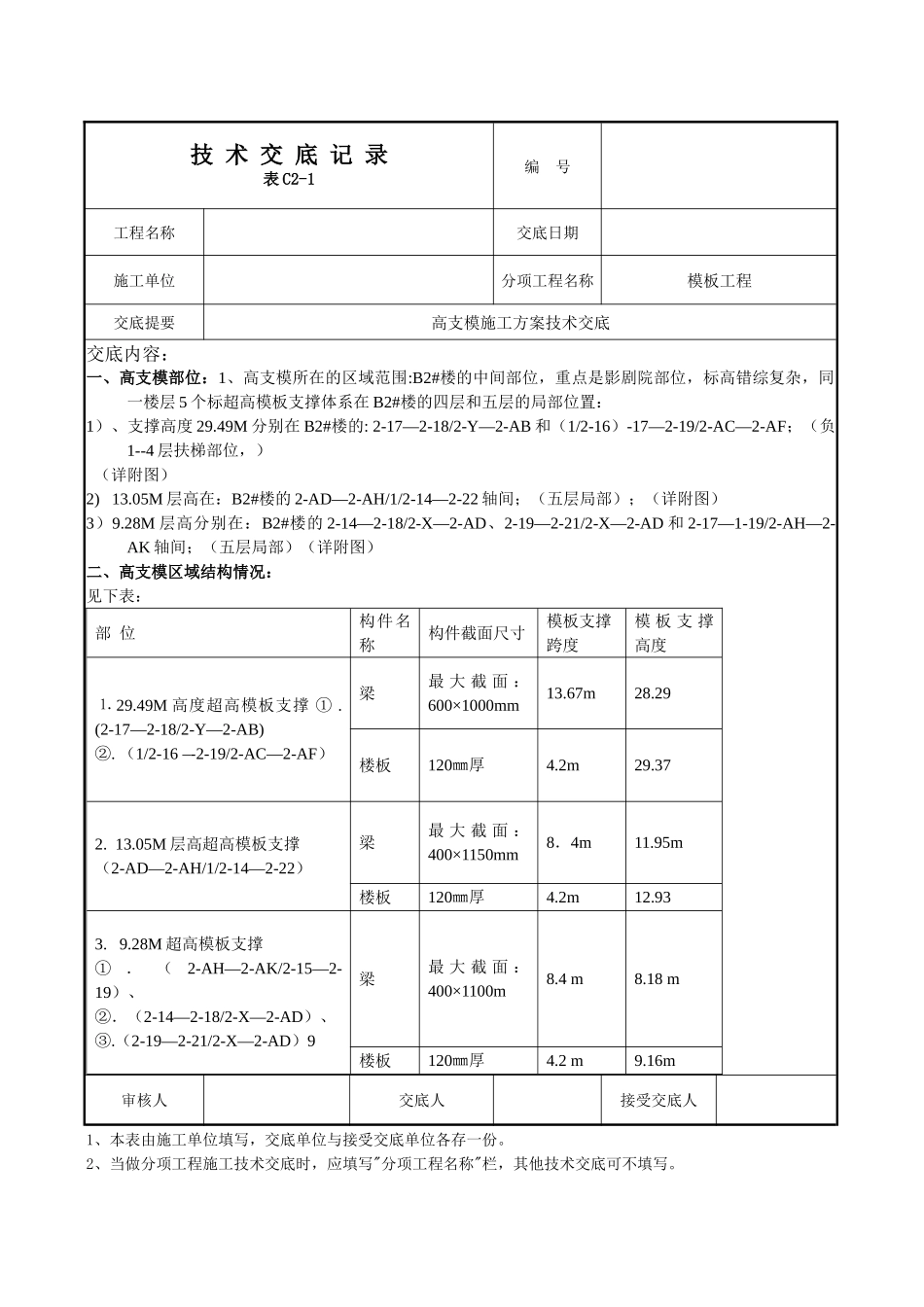

技 术 交 底 记 录 表 C2-1编 号工程名称交底日期施工单位分项工程名称模板工程交底提要高支模施工方案技术交底交底内容：一、高支模部位：1、高支模所在的区域范围:B2#楼的中间部位，重点是影剧院部位，标高错综复杂，同一楼层 5 个标超高模板支撑体系在 B2#楼的四层和五层的局部位置：1）、支撑高度 29.49M 分别在 B2#楼的: 2-17—2-18/2-Y—2-AB 和（1/2-16）-17—2-19/2-AC—2-AF；（负1--4 层扶梯部位，） （详附图）2) 13.05M 层高在：B2#楼的 2-AD—2-AH/1/2-14—2-22 轴间；（五层局部）；（详附图）3）9.28M 层高分别在：B2#楼的 2-14—2-18/2-X—2-AD、2-19—2-21/2-X—2-AD 和 2-17—1-19/2-AH—2-AK 轴间；（五层局部）（详附图）二、高支模区域结构情况：见下表：部 位构件名称构件截面尺寸模板支撑跨度模 板 支 撑高度⒈ 29.49M 高度超高模板支撑 ① .(2-17—2-18/2-Y—2-AB)②. （1/2-16 –-2-19/2-AC—2-AF）梁最 大 截 面 ：600×1000mm 13.67m28.29楼板120㎜厚4.2m29.372. 13.05M 层高超高模板支撑（2-AD—2-AH/1/2-14—2-22）梁最 大 截 面 ：400×1150mm8．4m11.95m楼板120㎜厚4.2m12.933. 9.28M 超高模板支撑①．（2-AH—2-AK/2-15—2-19）、②．（2-14—2-18/2-X—2-AD）、③.（2-19—2-21/2-X—2-AD）9梁最 大 截 面 ：400×1100m8.4 m8.18 m楼板120㎜厚4.2 m9.16m审核人 交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。技 术 交 底 记 录 表 C2-1编 号工程名称交底日期施工单位分项工程名称模板工程交底提要高支模施工方案技术交底交底内容：四、模板及支撑体系： 4.1 高支模部位模板及支撑表：支 撑 高 度(M)构件名称截 面 尺 寸（mm）模板设计支撑体系29.49顶板120 厚模板采纳 15mm 厚木胶合板，次龙骨采纳 50×100mm 方木，间距≤250mm，主龙骨采纳100×100mm 方 木 ， 间 距=900mm.。支 撑 体 系 采 纳 Φ48.3×3.6mm扣件式钢管架支撑体系，立杆纵距 900mm，立杆距横900mm ； 步 距 为1000mm，顶部水平拉杆距离模板主龙骨底部最大不超过 500mm。立杆顶部加设可调顶托（外露长度不超过 200㎜）。扫地杆距地 200mm．设置连续式竖向和水平剪刀撑。以框架柱作为拉结点设置连墙件，沿柱高间距 3M。梁60...
