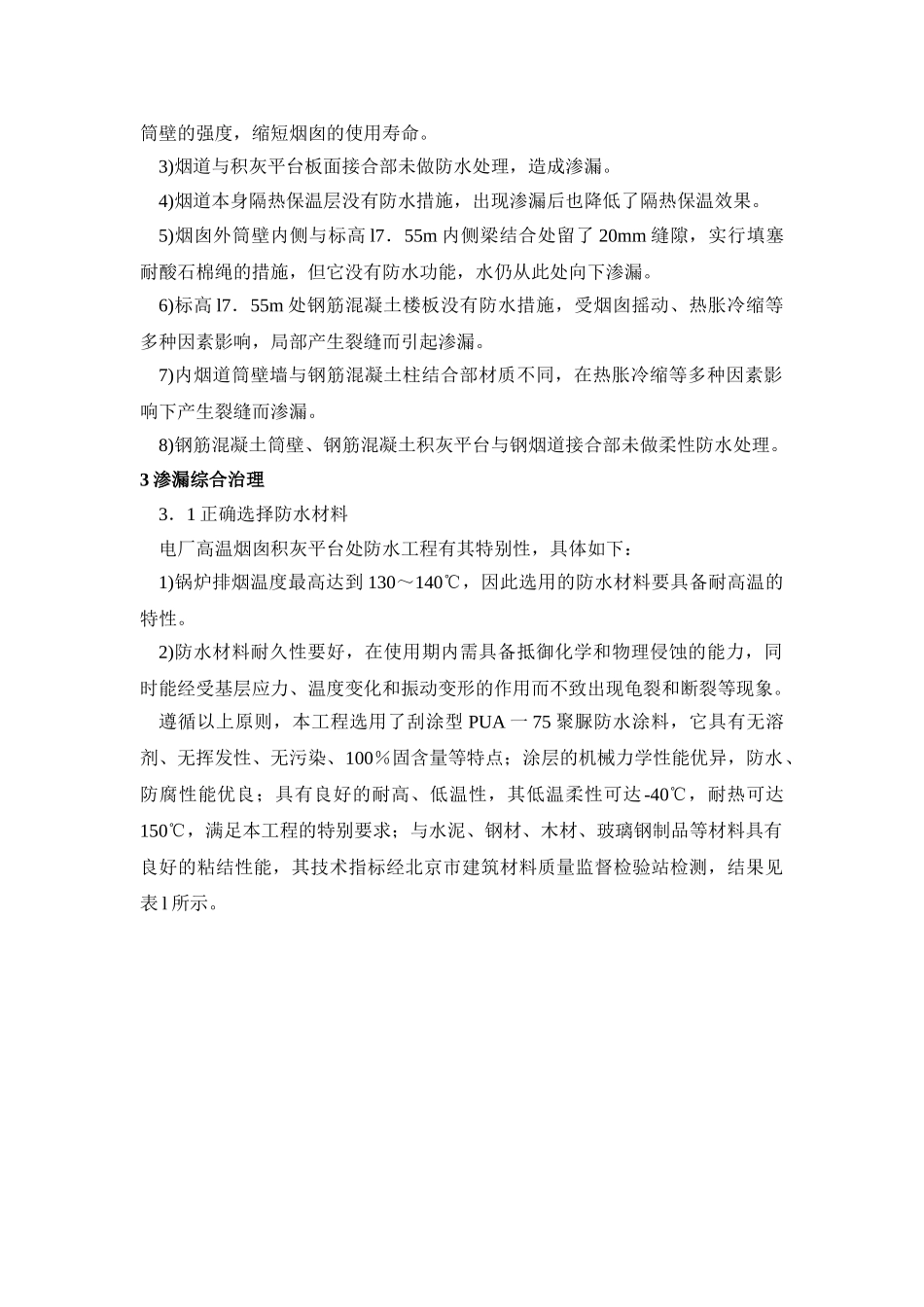

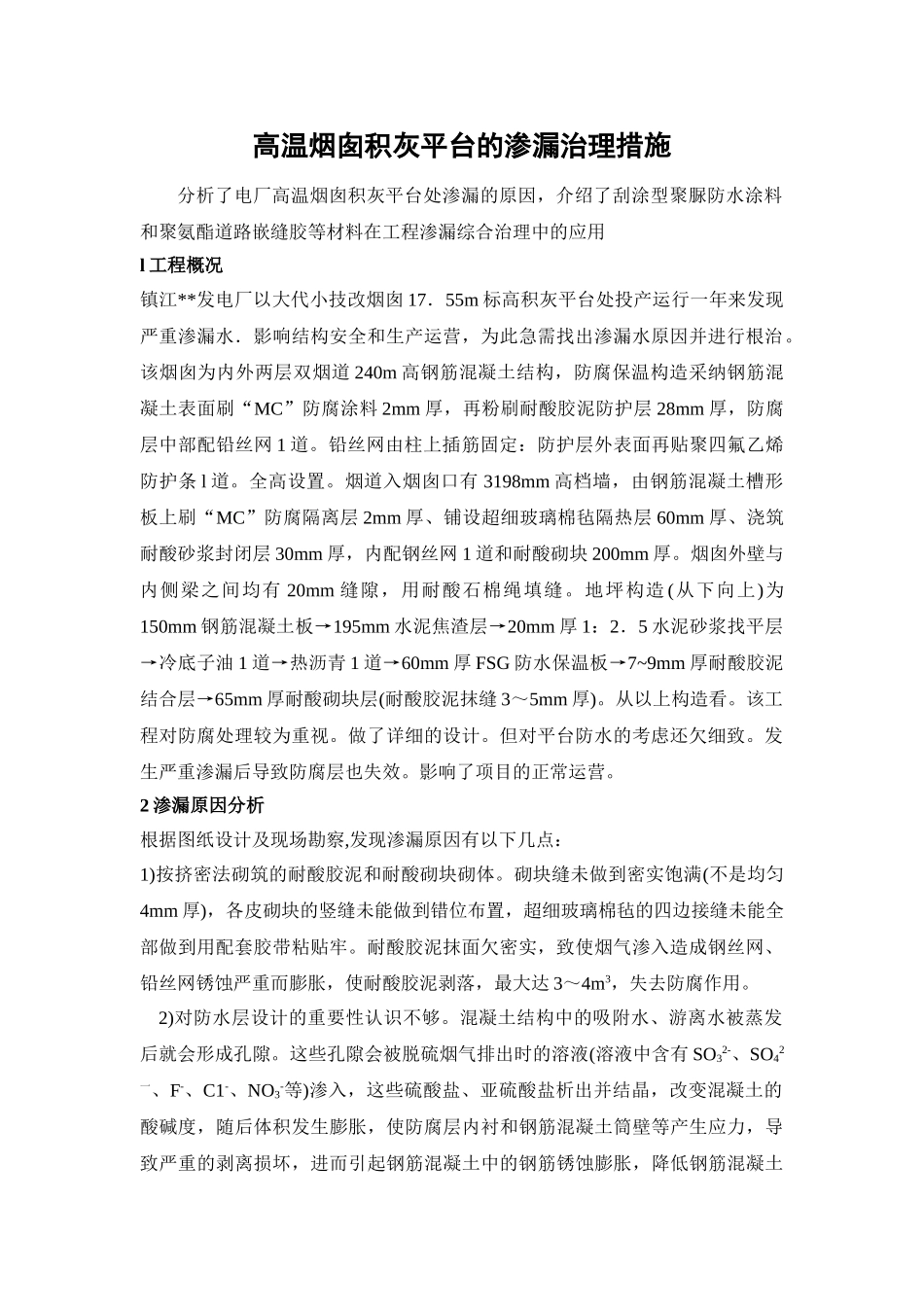

高温烟囱积灰平台的渗漏治理措施分析了电厂高温烟囱积灰平台处渗漏的原因，介绍了刮涂型聚脲防水涂料和聚氨酯道路嵌缝胶等材料在工程渗漏综合治理中的应用l 工程概况镇江**发电厂以大代小技改烟囱 17．55m 标高积灰平台处投产运行一年来发现严重渗漏水．影响结构安全和生产运营，为此急需找出渗漏水原因并进行根治。该烟囱为内外两层双烟道 240m 高钢筋混凝土结构，防腐保温构造采纳钢筋混凝土表面刷“MC”防腐涂料 2mm 厚，再粉刷耐酸胶泥防护层 28mm 厚，防腐层中部配铅丝网 1 道。铅丝网由柱上插筋固定：防护层外表面再贴聚四氟乙烯防护条 l 道。全高设置。烟道入烟囱口有 3198mm 高档墙，由钢筋混凝土槽形板上刷“MC”防腐隔离层 2mm 厚、铺设超细玻璃棉毡隔热层 60mm 厚、浇筑耐酸砂浆封闭层 30mm 厚，内配钢丝网 1 道和耐酸砌块 200mm 厚。烟囱外壁与内侧梁之间均有 20mm 缝隙，用耐酸石棉绳填缝。地坪构造 (从下向上)为150mm 钢筋混凝土板→195mm 水泥焦渣层→20mm 厚 1：2．5 水泥砂浆找平层→冷底子油 1 道→热沥青 1 道→60mm 厚 FSG 防水保温板→7~9mm 厚耐酸胶泥结合层→65mm 厚耐酸砌块层(耐酸胶泥抹缝 3～5mm 厚)。从以上构造看。该工程对防腐处理较为重视。做了详细的设计。但对平台防水的考虑还欠细致。发生严重渗漏后导致防腐层也失效。影响了项目的正常运营。2 渗漏原因分析根据图纸设计及现场勘察,发现渗漏原因有以下几点：1)按挤密法砌筑的耐酸胶泥和耐酸砌块砌体。砌块缝未做到密实饱满(不是均匀4mm 厚)，各皮砌块的竖缝未能做到错位布置，超细玻璃棉毡的四边接缝未能全部做到用配套胶带粘贴牢。耐酸胶泥抹面欠密实，致使烟气渗入造成钢丝网、铅丝网锈蚀严重而膨胀，使耐酸胶泥剥落，最大达 3～4m3，失去防腐作用。2)对防水层设计的重要性认识不够。混凝土结构中的吸附水、游离水被蒸发后就会形成孔隙。这些孔隙会被脱硫烟气排出时的溶液(溶液中含有 SO32-、SO42一、F-、C1-、NO3-等)渗入，这些硫酸盐、亚硫酸盐析出并结晶，改变混凝土的酸碱度，随后体积发生膨胀，使防腐层内衬和钢筋混凝土筒壁等产生应力，导致严重的剥离损坏，进而引起钢筋混凝土中的钢筋锈蚀膨胀，降低钢筋混凝土筒壁的强度，缩短烟囱的使用寿命。3)烟道与积灰平台板面接合部未做防水处理，造成渗漏。4)烟道本身隔热保温层没有防水措施，出现渗漏后也降低了隔热保温效果。5)烟囱外筒壁内侧与标高 l7．5...
