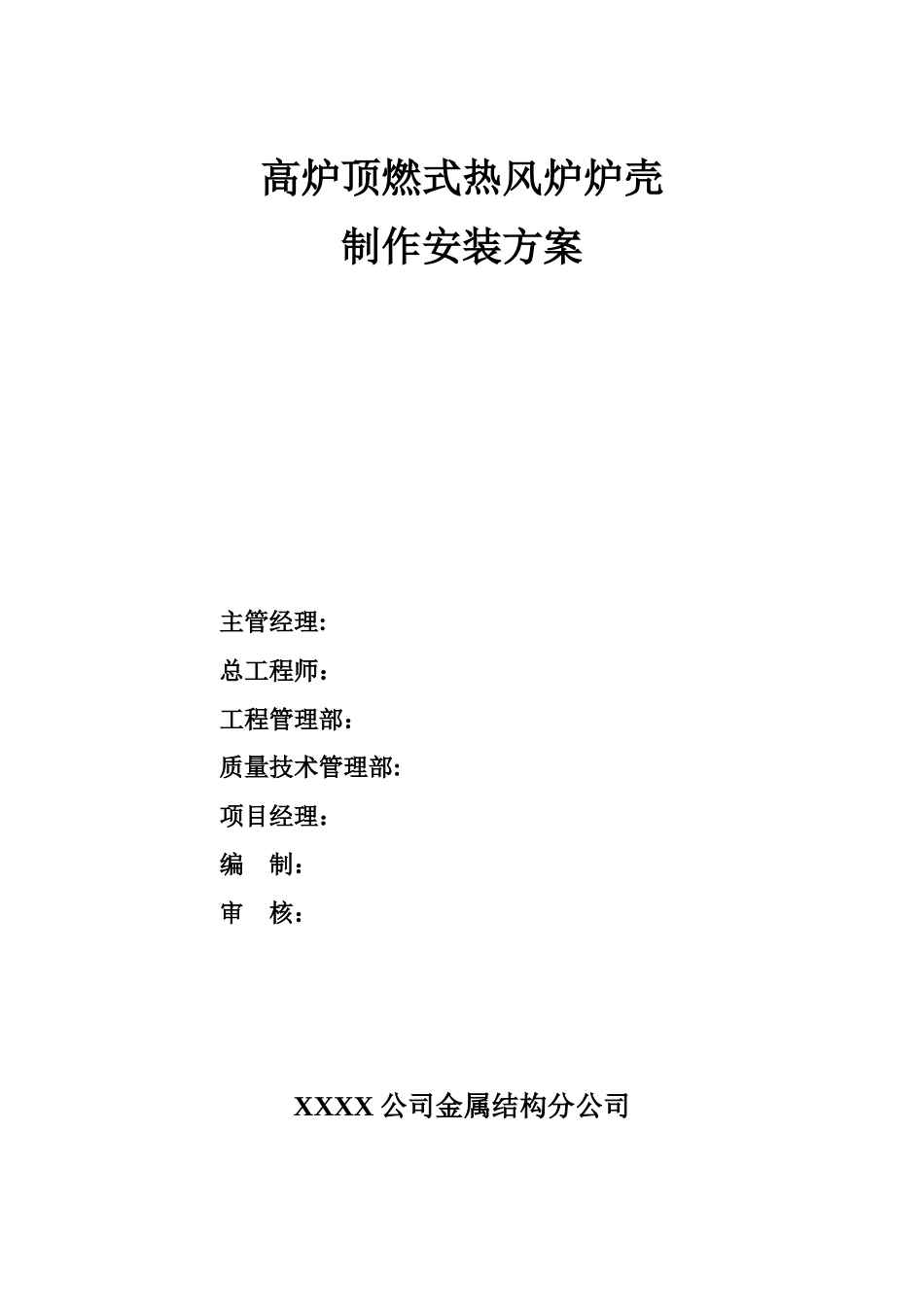

高炉顶燃式热风炉炉壳制作安装方案

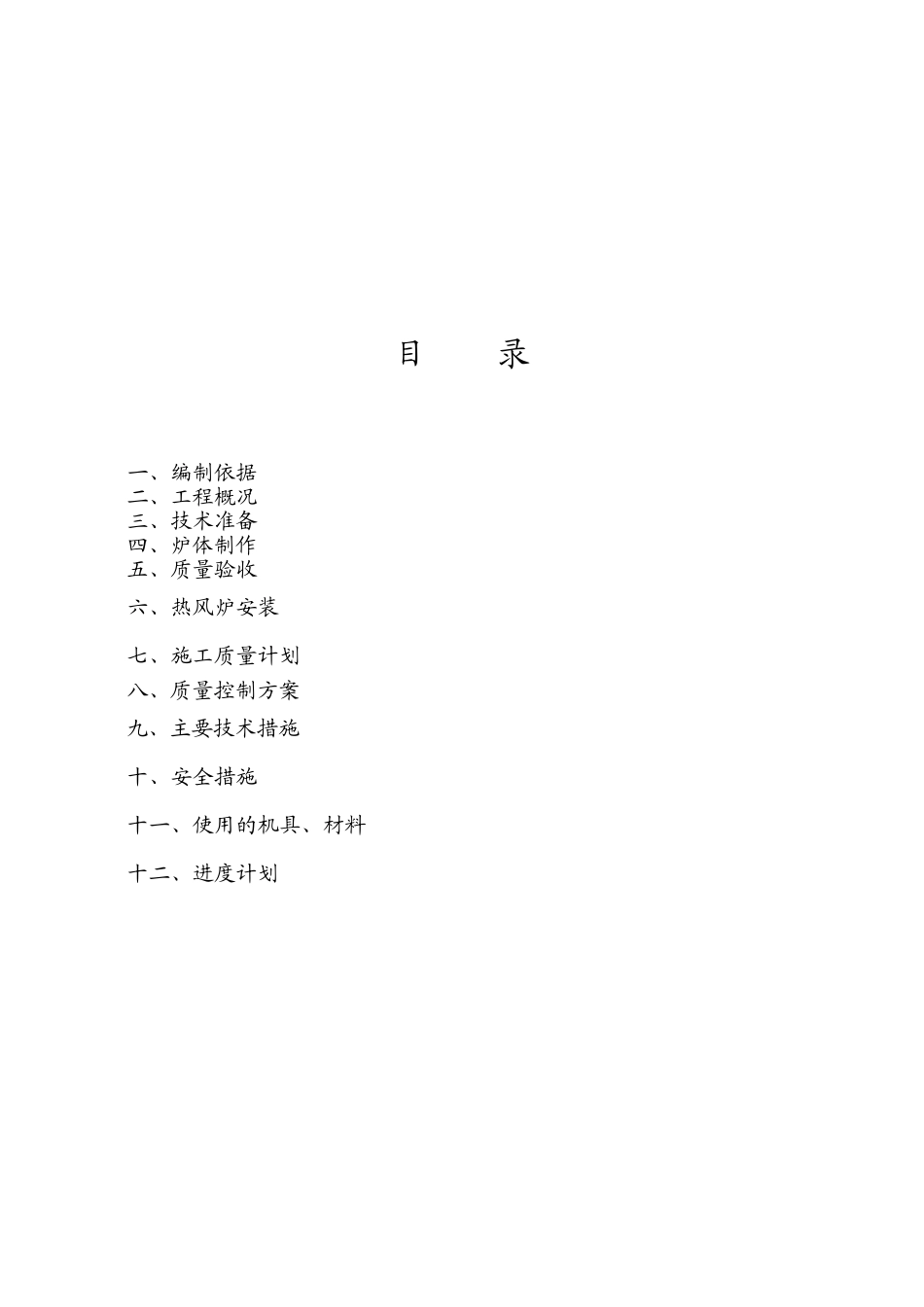

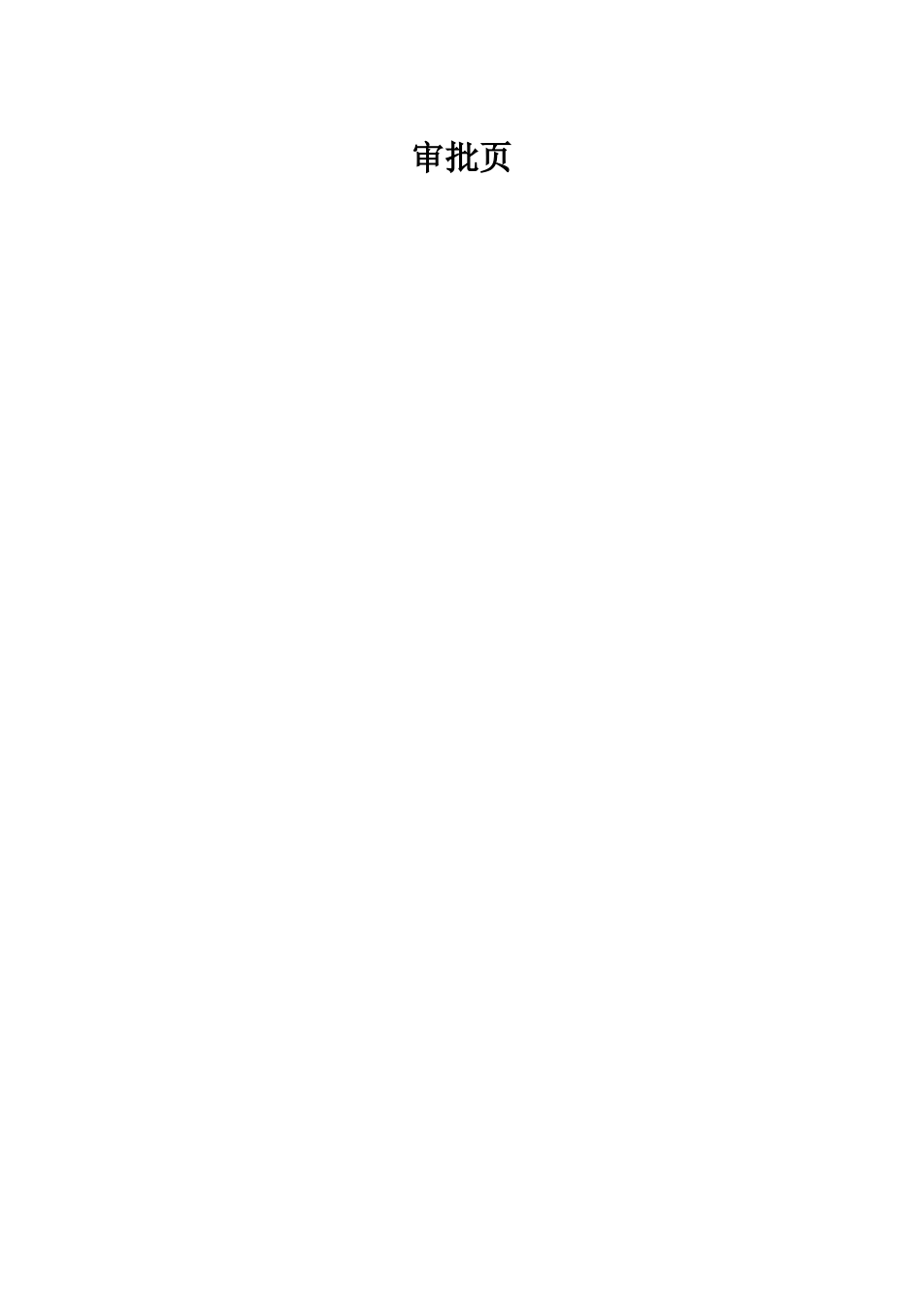

高炉顶燃式热风炉炉壳制作安装方案主管经理:总工程师：工程管理部：质量技术管理部:项目经理：编 制：审 核： XXXX 公司金属结构分公司审批页目 录一、编制依据二、工程概况三、技术准备四、炉体制作五、质量验收六、热风炉安装七、施工质量计划八、质量控制方案九、主要技术措施十、安全措施十一、使用的机具、材料十二、进度计划 一、编制依据1、施工图，图号 11.12.00.26.981.22、《钢结构设计法律规范》（GBJ50017-2025）3、《冶金机械设备安装工程施工验收法律规范炼铁设备》YBJ208-85 4、《建筑安装工程施工及验收法律规范》（GB50205-2001）5、《工业金属管道工程施工验收法律规范》（GB50235-97）6、《工业管道焊接工程施工及验收法律规范》（GB50236-98）7、钢制压力容器 GB150-1998 二、工程概况本工程为新增 5#高炉配套热风炉一座，直径 Φ10 米，总重约 310 吨，总高44.79 米。本热风炉为顶燃式，由封头、燃烧室、炉体、进出风口、工艺管道及配套设备组成。 三、技术准备热风炉炉体不同部位分别用 36mm、30mm、25mm 钢板卷制而成，材质为Q345C。其机械性能及化学成分应满足 GB/T700 规定的各项指标、炉皮表面及切口上，不准有影响加工和使用的缺陷存在。本工程制作与安装应遵守《钢结构工程施工及验收法律规范》（GB50205-2001）及《工业金属管道工程施工验收法律规范》（GB50235-97）设计要求资料的有关规定。本工程所有材料必须有质量保证书，对材料材质有疑问时应抽样检查。连接材料（焊条、焊丝、焊剂）和油漆应具有质量证明书并应符合设计文件的要求和国家标准的规定。1、审核图纸：审核炉体各区段尺寸，连接节点,有问题时与设计联系；2、记录在钢板和型钢上放样、划线的零件号、规格、尺寸、材质、边缘加工、弯折位置线数量等；3、各样板卡、样板应编号；4、钢材进库应实测长宽尺寸，根据构件尺寸号料排版，排版原则为：（a）符合图纸、设计文件及工艺要求；（b）套材号料；（c）所号料上应注明构件号、弯折符号、方向、孔径、拼接编号、边缘加工等；（d）板材接料、号料时应考虑焊接收缩余量，焊接收缩一般在长度方向上另加 50mm 余量，待焊完矫正后再按要求尺寸二次号料。下料时要考虑切割余量，余量值见下表：切割方式材料厚度(mm)割缝宽度留量(mm)剪切下料20-40不留气割下料20-403.05、焊接工艺 焊接低碳钢和普通低合金钢，其焊条直径和焊接电流按以下原则执行： （1）焊条直径的选取焊件厚度6-12...
