高速公路测量方案

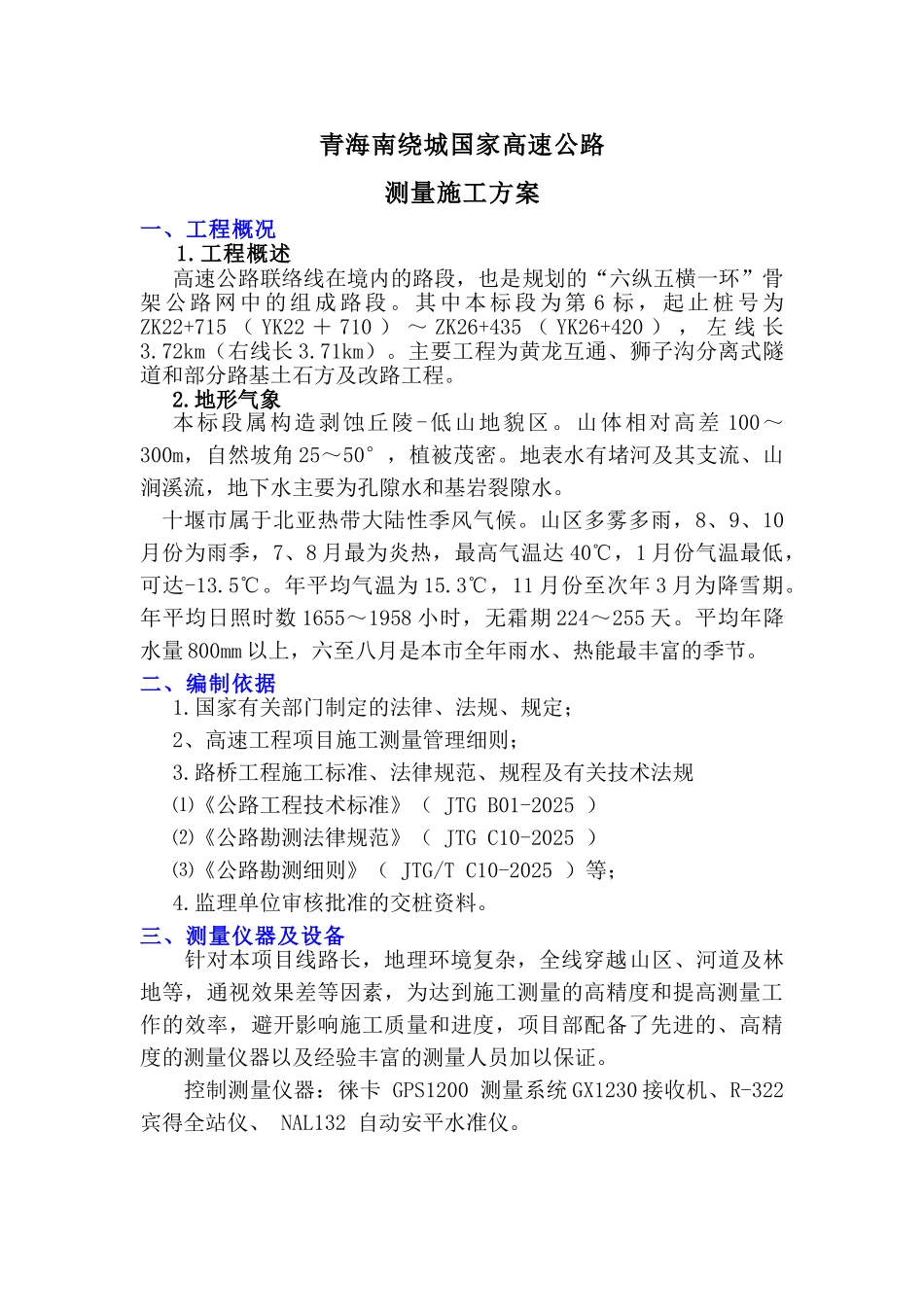

青海南绕城国家高速公路测量施工方案一、工程概况 1.工程概述高速公路联络线在境内的路段，也是规划的“六纵五横一环”骨架公路网中的组成 路段 。 其中 本标段 为第 6 标，起止桩号为ZK22+715 （ YK22 ＋ 710 ） ～ ZK26+435 （ YK26+420 ） ， 左 线 长3.72km（右线长 3.71km）。主要工程为黄龙互通、狮子沟分离式隧道和部分路基土石方及改路工程。2.地形气象本标段属构造剥蚀丘陵 -低山地貌区。山体相对高差 100～300m，自然坡角 25～50°，植被茂密。地表水有堵河及其支流、山涧溪流，地下水主要为孔隙水和基岩裂隙水。十堰市属于北亚热带大陆性季风气候。山区多雾多雨，8、9、10月份为雨季，7、8 月最为炎热，最高气温达 40℃，1 月份气温最低，可达-13.5℃。年平均气温为 15.3℃，11 月份至次年 3 月为降雪期。年平均日照时数 1655～1958 小时，无霜期 224～255 天。平均年降水量 800mm 以上，六至八月是本市全年雨水、热能最丰富的季节。二、编制依据1.国家有关部门制定的法律、法规、规定； 2、高速工程项目施工测量管理细则； 3.路桥工程施工标准、法律规范、规程及有关技术法规 ⑴《公路工程技术标准》（ JTG B01-2025 ） ⑵《公路勘测法律规范》（ JTG C10-2025 ） ⑶《公路勘测细则》（ JTG/T C10-2025 ）等； 4.监理单位审核批准的交桩资料。 三、测量仪器及设备 针对本项目线路长，地理环境复杂，全线穿越山区、河道及林地等，通视效果差等因素，为达到施工测量的高精度和提高测量工作的效率，避开影响施工质量和进度，项目部配备了先进的、高精度的测量仪器以及经验丰富的测量人员加以保证。 控制测量仪器：徕卡 GPS1200 测量系统 GX1230 接收机、R-322 宾得全站仪、 NAL132 自动安平水准仪。 1. 测量设备的管理及维护严格按 IS09002 质量体系程序文件《计量设备管理程序》之要求执行。设备管理维护由专人负责并造册登记使用情况。 2.控制测量的仪器均已交付湖北省测绘产品质量监督检验站进行检定。另附仪器的检定合格证。（见附表一） 四 施工图审核 工程开工施工放样前，项目部专业测量工程师将对工程施工图中给出的所有测量放线起始数据进行认真的复核计算，并以表格及附图的形式形成书面资料，对经过复核计算与施工图不符的测量放样数据，连同原图纸给定的数据以及其所在施工图的位置记录一起报送驻地测量监理工程师，以便及时与设计部门联系处理。 ...
