高速公路特大桥钻孔灌注桩施工组织设计

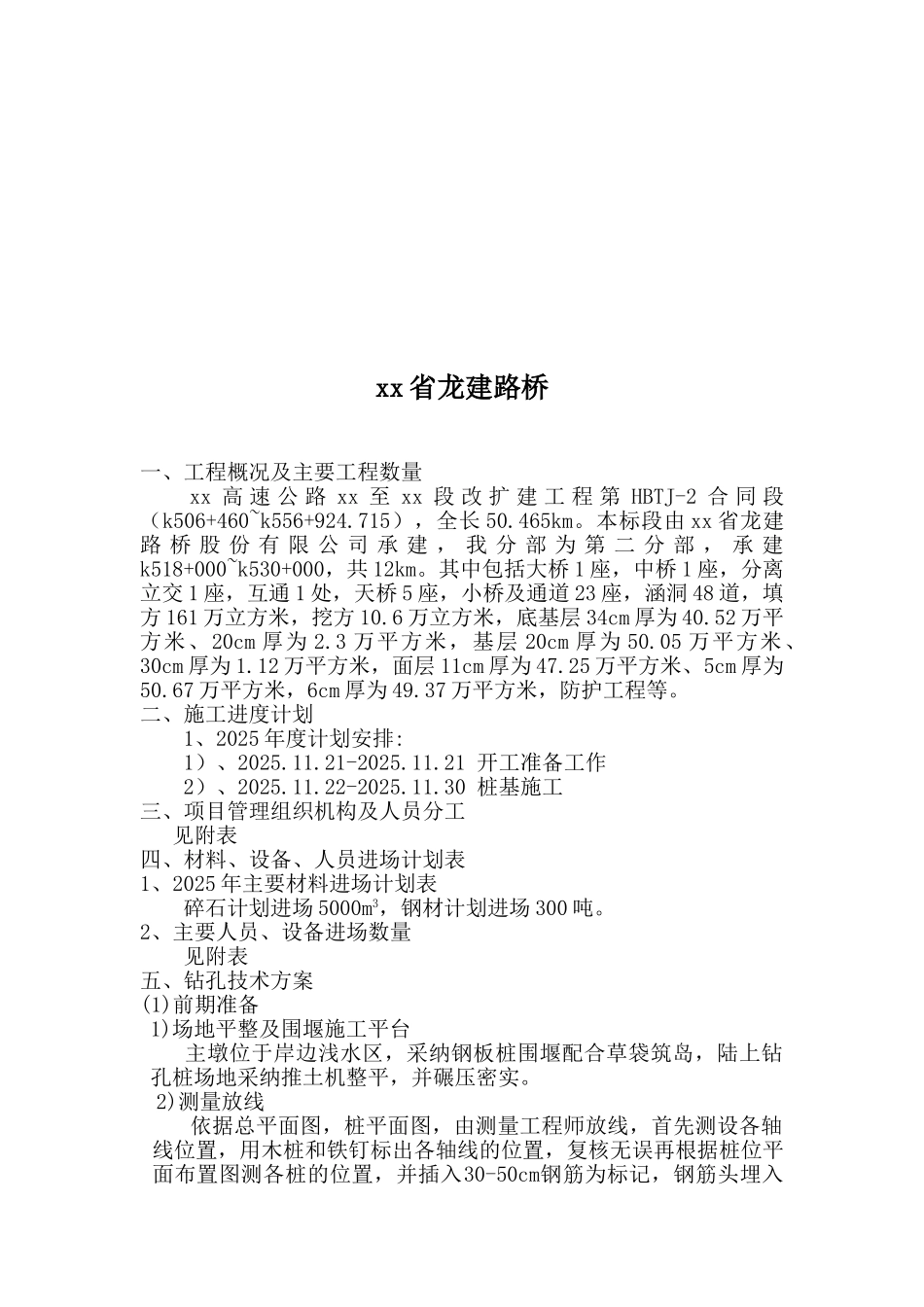

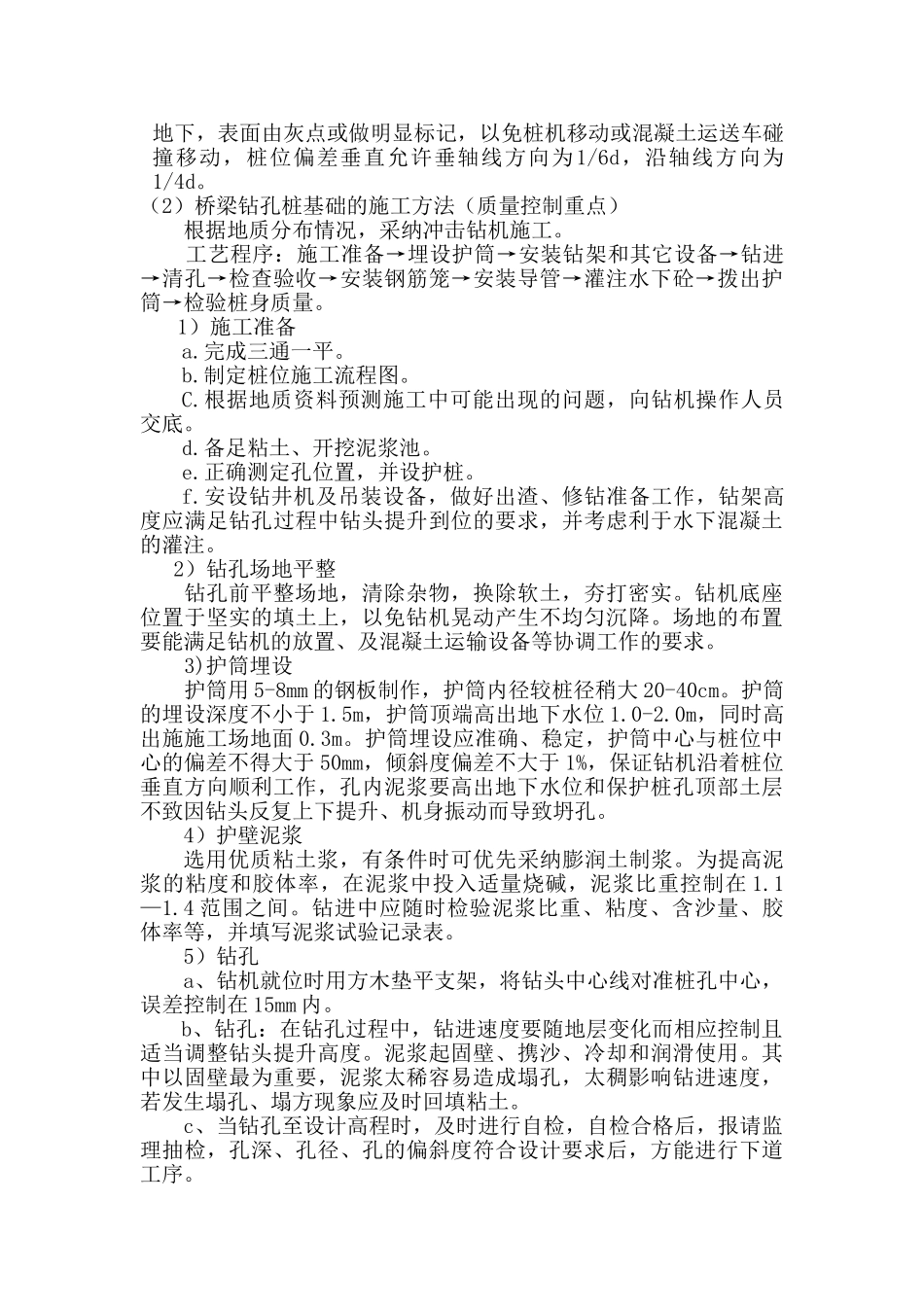

xx 高速公路 xx 至 xx 段改扩建工程第 HBTJ-2 合同段二分部分项工程施工组织设计xx 省龙建路桥一、工程概况及主要工程数量xx 高 速 公 路 xx 至 xx 段 改 扩 建 工 程 第 HBTJ-2 合 同 段（k506+460~k556+924.715），全长 50.465km。本标段由 xx 省龙建路 桥 股 份 有 限 公 司 承 建 ， 我 分 部 为 第 二 分 部 ， 承 建k518+000~k530+000，共 12km。其中包括大桥 1 座，中桥 1 座，分离立交 1 座，互通 1 处，天桥 5 座，小桥及通道 23 座，涵洞 48 道，填方 161 万立方米，挖方 10.6 万立方米，底基层 34cm 厚为 40.52 万平方米、20cm 厚为 2.3 万平方米，基层 20cm 厚为 50.05 万平方米、30cm 厚为 1.12 万平方米，面层 11cm 厚为 47.25 万平方米、5cm 厚为50.67 万平方米，6cm 厚为 49.37 万平方米，防护工程等。二、施工进度计划1、2025 年度计划安排:1）、2025.11.21-2025.11.21 开工准备工作2）、2025.11.22-2025.11.30 桩基施工三、项目管理组织机构及人员分工 见附表四、材料、设备、人员进场计划表1、2025 年主要材料进场计划表碎石计划进场 5000m3，钢材计划进场 300 吨。2、主要人员、设备进场数量 见附表五、钻孔技术方案(1)前期准备1)场地平整及围堰施工平台 主墩位于岸边浅水区，采纳钢板桩围堰配合草袋筑岛，陆上钻孔桩场地采纳推土机整平，并碾压密实。2)测量放线依据总平面图，桩平面图，由测量工程师放线，首先测设各轴线位置，用木桩和铁钉标出各轴线的位置，复核无误再根据桩位平面布置图测各桩的位置，并插入30-50cm钢筋为标记，钢筋头埋入地下，表面由灰点或做明显标记，以免桩机移动或混凝土运送车碰撞移动，桩位偏差垂直允许垂轴线方向为1/6d，沿轴线方向为1/4d。（2）桥梁钻孔桩基础的施工方法（质量控制重点）根据地质分布情况，采纳冲击钻机施工。 工艺程序：施工准备→埋设护筒→安装钻架和其它设备→钻进→清孔→检查验收→安装钢筋笼→安装导管→灌注水下砼→拨出护筒→检验桩身质量。1）施工准备a.完成三通一平。b.制定桩位施工流程图。C.根据地质资料预测施工中可能出现的问题，向钻机操作人员交底。d.备足粘土、开挖泥浆池。e.正确测定孔位置，并设护桩。f.安设钻井机及吊装设备，做好出渣、修钻准备工作，钻架高度应满足钻孔过程中钻头提升到位的要求，并考虑利于水下混凝土的灌注。2）钻孔场地平...
