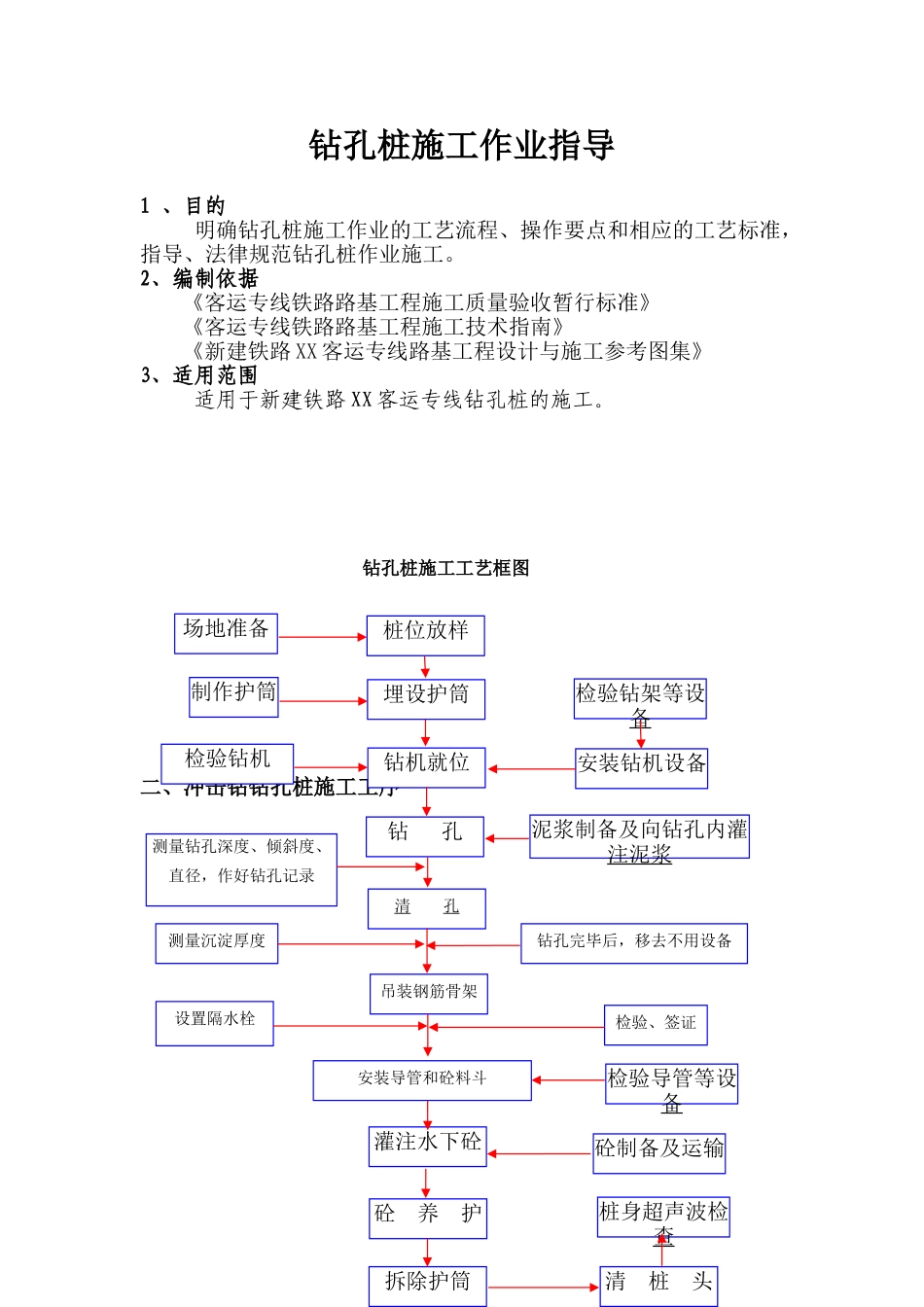

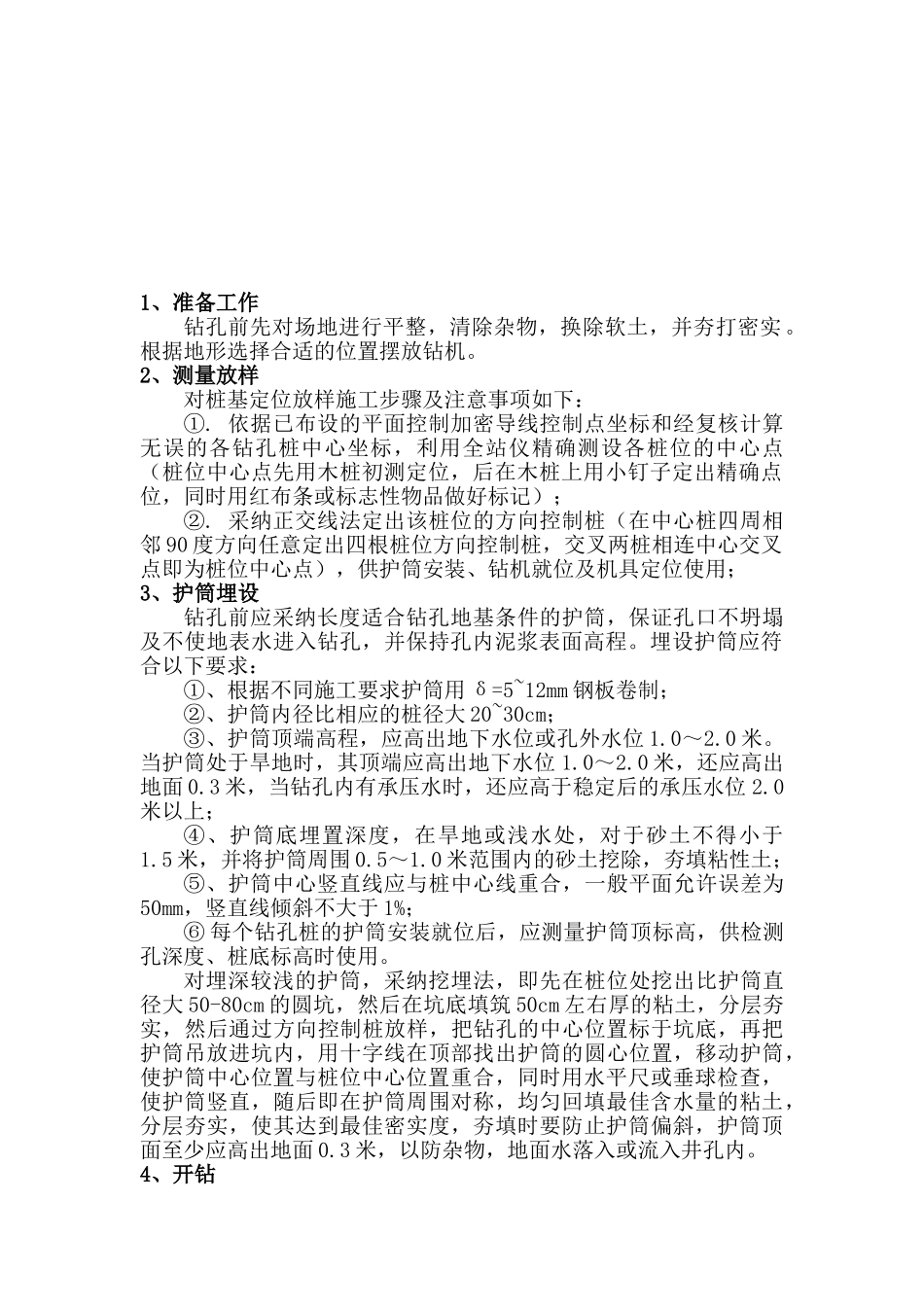

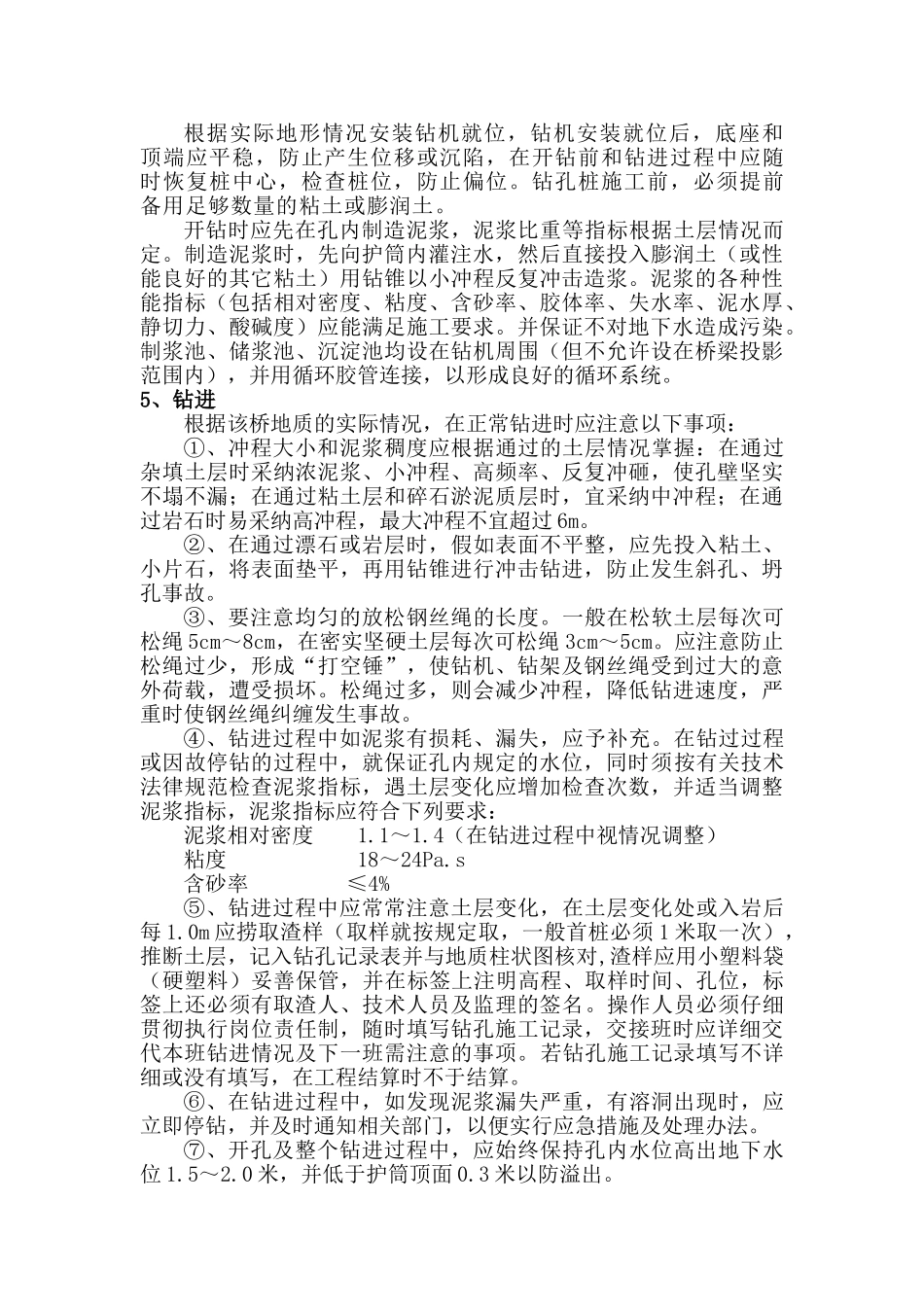

钻孔桩施工作业指导 1 、目的 明确钻孔桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范钻孔桩作业施工。2、编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》《新建铁路 XX 客运专线路基工程设计与施工参考图集》3、适用范围 适用于新建铁路 XX 客运专线钻孔桩的施工。二、冲击钻钻孔桩施工工序桩身超声波检查场地准备桩位放样埋设护筒制作护筒钻 孔检验钻机钻机就位泥浆制备及向钻孔内灌注泥浆清 孔安装钻机设备检验钻架等设备吊装钢筋骨架测量钻孔深度、倾斜度、直径，作好钻孔记录测量沉淀厚度钻孔完毕后，移去不用设备灌注水下砼安装导管和砼料斗检验导管等设备砼制备及运输砼 养 护拆除护筒清 桩 头检验、签证设置隔水栓钻孔桩施工工艺框图1、准备工作钻孔前先对场地进行平整，清除杂物，换除软土，并夯打密实。根据地形选择合适的位置摆放钻机。2、测量放样对桩基定位放样施工步骤及注意事项如下：①. 依据已布设的平面控制加密导线控制点坐标和经复核计算无误的各钻孔桩中心坐标，利用全站仪精确测设各桩位的中心点（桩位中心点先用木桩初测定位，后在木桩上用小钉子定出精确点位，同时用红布条或标志性物品做好标记）；②. 采纳正交线法定出该桩位的方向控制桩（在中心桩四周相邻 90 度方向任意定出四根桩位方向控制桩，交叉两桩相连中心交叉点即为桩位中心点），供护筒安装、钻机就位及机具定位使用；3、护筒埋设 钻孔前应采纳长度适合钻孔地基条件的护筒，保证孔口不坍塌及不使地表水进入钻孔，并保持孔内泥浆表面高程。埋设护筒应符合以下要求：①、根据不同施工要求护筒用 δ=5~12mm 钢板卷制；②、护筒内径比相应的桩径大 20~30cm；③、护筒顶端高程，应高出地下水位或孔外水位 1.0～2.0 米。当护筒处于旱地时，其顶端应高出地下水位 1.0～2.0 米，还应高出地面 0.3 米，当钻孔内有承压水时，还应高于稳定后的承压水位 2.0米以上；④、护筒底埋置深度，在旱地或浅水处，对于砂土不得小于1.5 米，并将护筒周围 0.5～1.0 米范围内的砂土挖除，夯填粘性土；⑤、护筒中心竖直线应与桩中心线重合，一般平面允许误差为50mm，竖直线倾斜不大于 1%；⑥ 每个钻孔桩的护筒安装就位后，应测量护筒顶标高，供检测孔深度、桩底标高时使用。对埋深较浅的护筒，采纳挖埋法，即先在桩位处挖出比护筒直径大 50-80cm 的圆坑，然后在坑底填筑 50cm 左...
