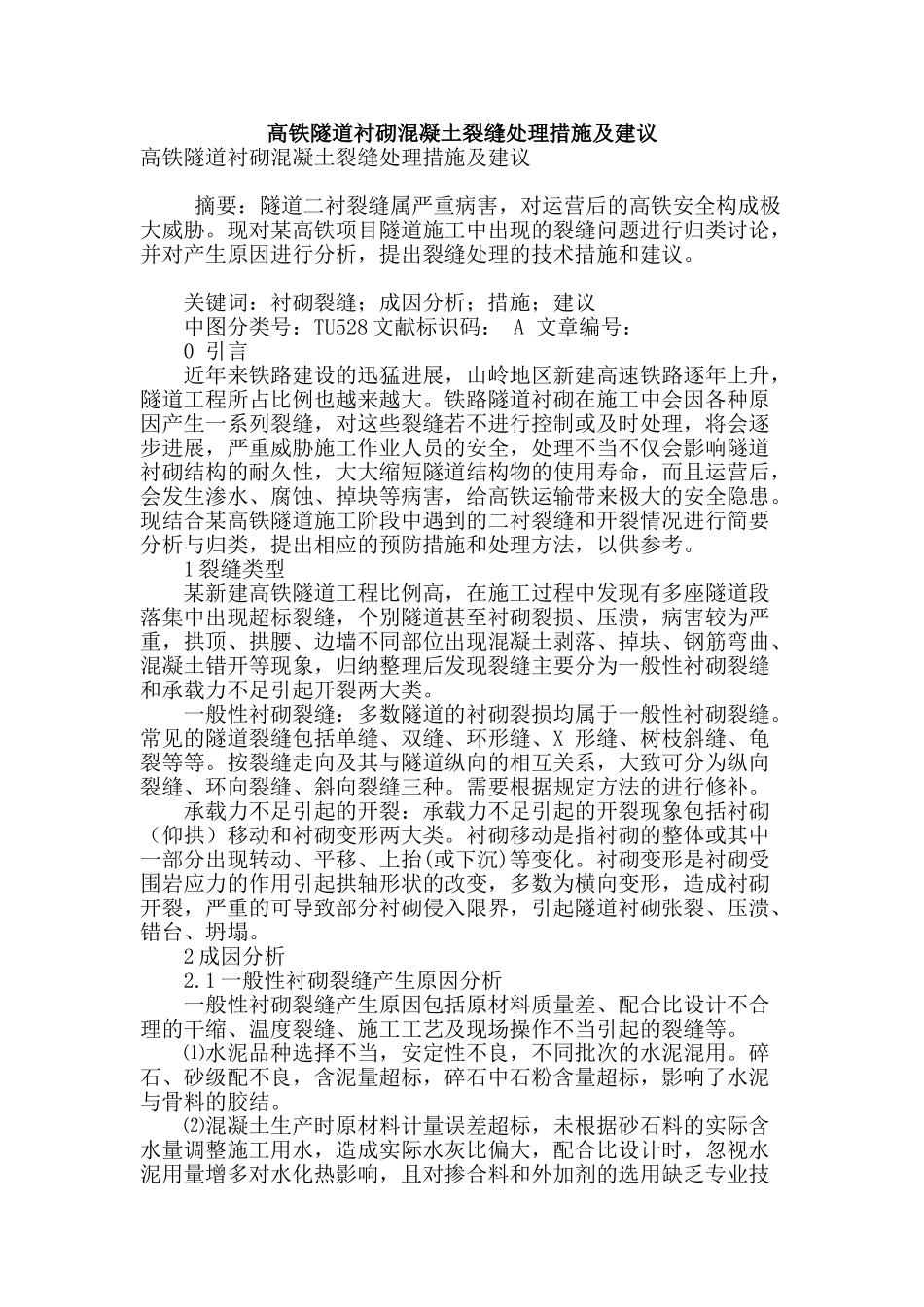

高铁隧道衬砌混凝土裂缝处理措施及建议高铁隧道衬砌混凝土裂缝处理措施及建议 摘要：隧道二衬裂缝属严重病害，对运营后的高铁安全构成极大威胁。现对某高铁项目隧道施工中出现的裂缝问题进行归类讨论，并对产生原因进行分析，提出裂缝处理的技术措施和建议。 关键词：衬砌裂缝；成因分析；措施；建议 中图分类号：TU528 文献标识码： A 文章编号： 0 引言 近年来铁路建设的迅猛进展，山岭地区新建高速铁路逐年上升，隧道工程所占比例也越来越大。铁路隧道衬砌在施工中会因各种原因产生一系列裂缝，对这些裂缝若不进行控制或及时处理，将会逐步进展，严重威胁施工作业人员的安全，处理不当不仅会影响隧道衬砌结构的耐久性，大大缩短隧道结构物的使用寿命，而且运营后，会发生渗水、腐蚀、掉块等病害，给高铁运输带来极大的安全隐患。现结合某高铁隧道施工阶段中遇到的二衬裂缝和开裂情况进行简要分析与归类，提出相应的预防措施和处理方法，以供参考。 1 裂缝类型 某新建高铁隧道工程比例高，在施工过程中发现有多座隧道段落集中出现超标裂缝，个别隧道甚至衬砌裂损、压溃，病害较为严重，拱顶、拱腰、边墙不同部位出现混凝土剥落、掉块、钢筋弯曲、混凝土错开等现象，归纳整理后发现裂缝主要分为一般性衬砌裂缝和承载力不足引起开裂两大类。 一般性衬砌裂缝：多数隧道的衬砌裂损均属于一般性衬砌裂缝。常见的隧道裂缝包括单缝、双缝、环形缝、X 形缝、树枝斜缝、龟裂等等。按裂缝走向及其与隧道纵向的相互关系，大致可分为纵向裂缝、环向裂缝、斜向裂缝三种。需要根据规定方法的进行修补。 承载力不足引起的开裂：承载力不足引起的开裂现象包括衬砌（仰拱）移动和衬砌变形两大类。衬砌移动是指衬砌的整体或其中一部分出现转动、平移、上抬(或下沉)等变化。衬砌变形是衬砌受围岩应力的作用引起拱轴形状的改变，多数为横向变形，造成衬砌开裂，严重的可导致部分衬砌侵入限界，引起隧道衬砌张裂、压溃、错台、坍塌。 2 成因分析 2.1 一般性衬砌裂缝产生原因分析 一般性衬砌裂缝产生原因包括原材料质量差、配合比设计不合理的干缩、温度裂缝、施工工艺及现场操作不当引起的裂缝等。 ⑴水泥品种选择不当，安定性不良，不同批次的水泥混用。碎石、砂级配不良，含泥量超标，碎石中石粉含量超标，影响了水泥与骨料的胶结。 ⑵混凝土生产时原材料计量误差超标，未根据砂石料的实际含水量调整施工用水，造成实际水灰比偏大，配合比设计...
