黄埔花园商住小区基坑支护施工组织设计方案VIP专享

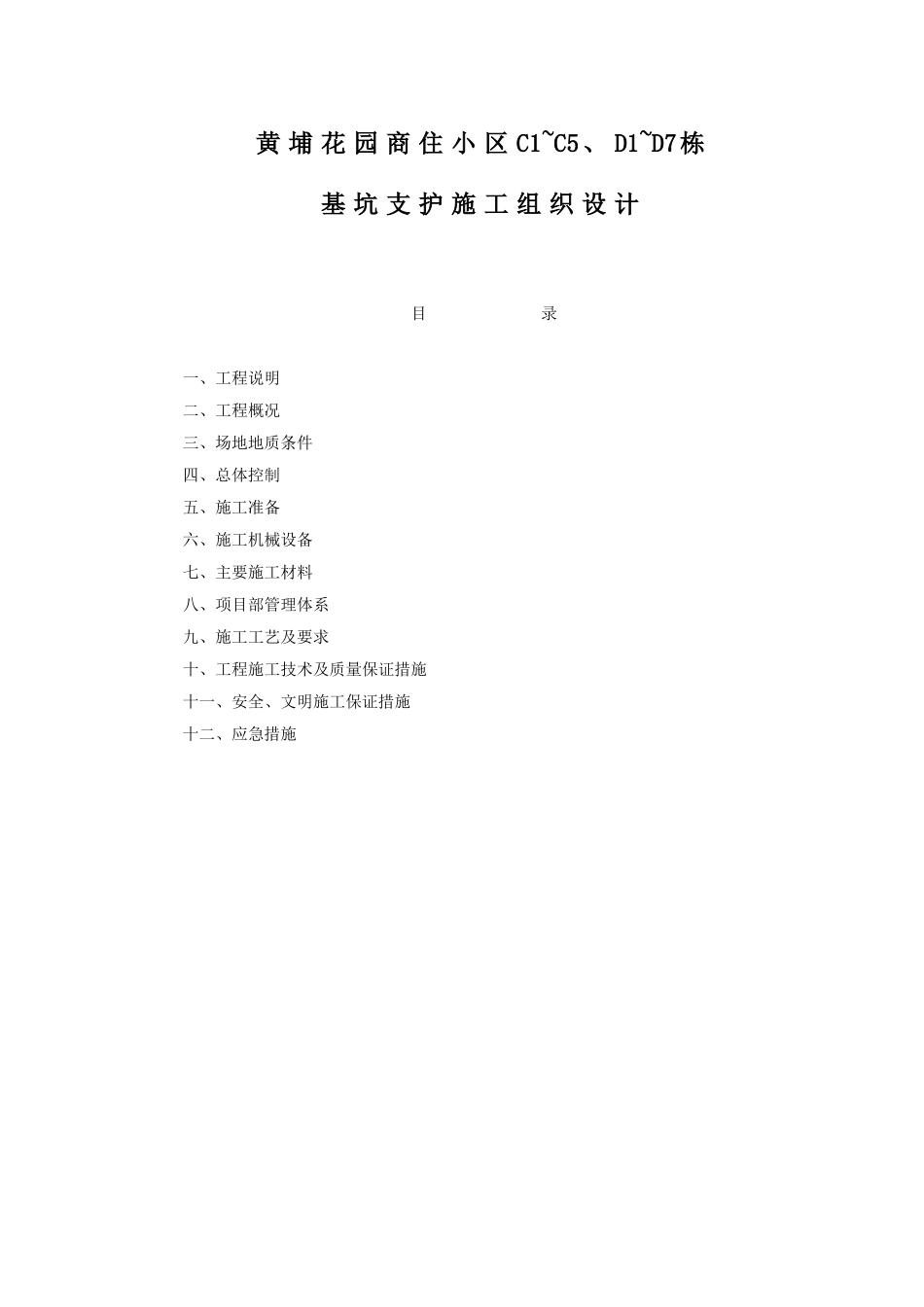

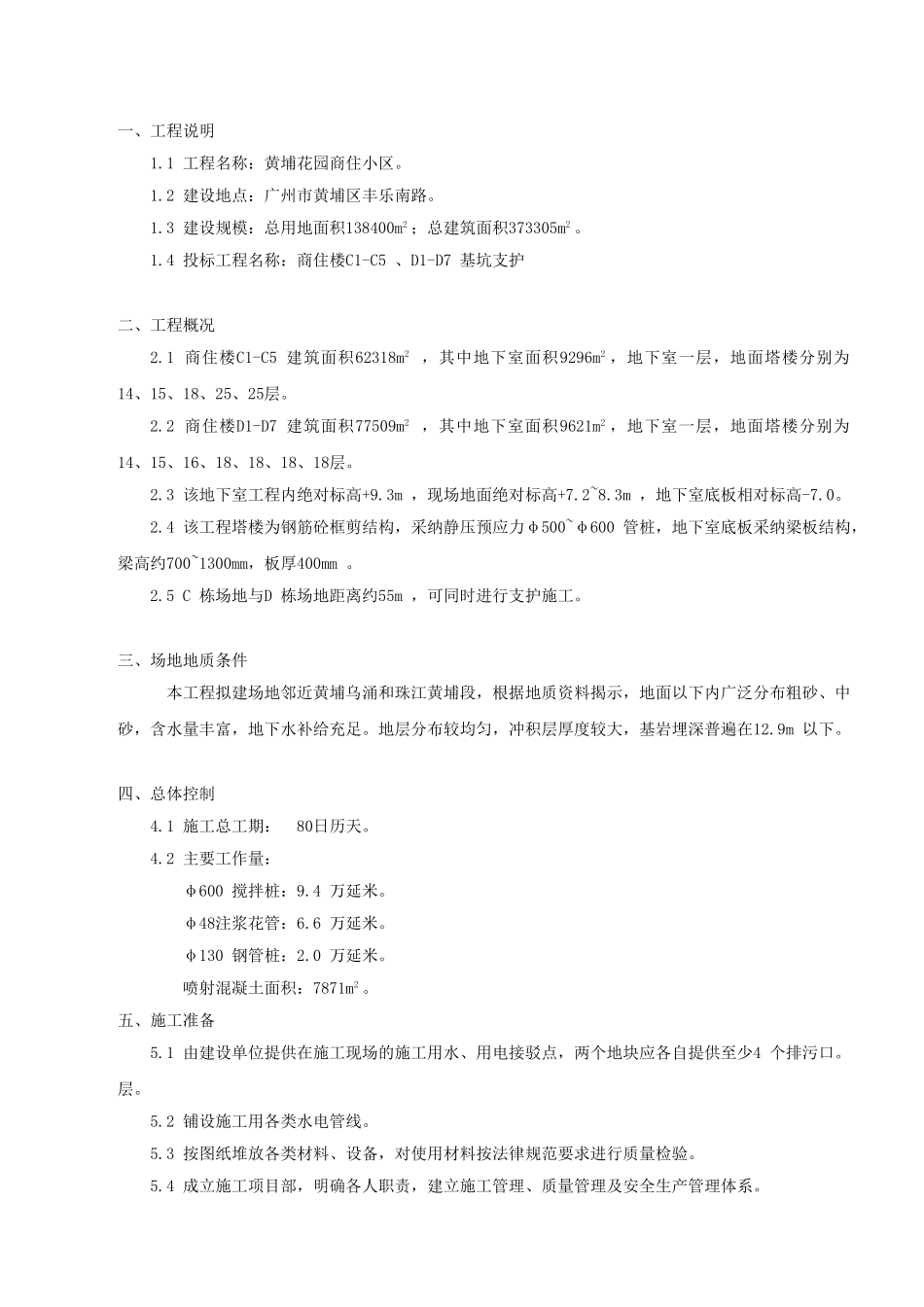

黄 埔 花 园 商 住 小 区 C1~C5、 D1~D7栋基 坑 支 护 施 工 组 织 设 计目 录一、工程说明二、工程概况三、场地地质条件四、总体控制五、施工准备六、施工机械设备七、主要施工材料八、项目部管理体系九、施工工艺及要求十、工程施工技术及质量保证措施十一、安全、文明施工保证措施十二、应急措施一、工程说明1.1 工程名称：黄埔花园商住小区。1.2 建设地点：广州市黄埔区丰乐南路。1.3 建设规模：总用地面积138400m2 ；总建筑面积373305m2 。1.4 投标工程名称：商住楼C1-C5 、D1-D7 基坑支护二、工程概况2.1 商住楼C1-C5 建筑面积62318m2 ，其中地下室面积9296m2 ，地下室一层，地面塔楼分别为14、15、18、25、25层。2.2 商住楼D1-D7 建筑面积77509m2 ，其中地下室面积9621m2 ，地下室一层，地面塔楼分别为14、15、16、18、18、18、18层。2.3 该地下室工程内绝对标高+9.3m ，现场地面绝对标高+7.2~8.3m ，地下室底板相对标高-7.0。2.4 该工程塔楼为钢筋砼框剪结构，采纳静压预应力φ500~φ600 管桩，地下室底板采纳梁板结构，梁高约700~1300mm，板厚400mm 。2.5 C 栋场地与D 栋场地距离约55m ，可同时进行支护施工。三、场地地质条件本工程拟建场地邻近黄埔乌涌和珠江黄埔段，根据地质资料揭示，地面以下内广泛分布粗砂、中砂，含水量丰富，地下水补给充足。地层分布较均匀，冲积层厚度较大，基岩埋深普遍在12.9m 以下。四、总体控制4.1 施工总工期： 80日历天。4.2 主要工作量： φ600 搅拌桩：9.4 万延米。φ48注浆花管：6.6 万延米。φ130 钢管桩：2.0 万延米。喷射混凝土面积：7871m2 。五、施工准备5.1 由建设单位提供在施工现场的施工用水、用电接驳点，两个地块应各自提供至少4 个排污口。层。5.2 铺设施工用各类水电管线。5.3 按图纸堆放各类材料、设备，对使用材料按法律规范要求进行质量检验。5.4 成立施工项目部，明确各人职责，建立施工管理、质量管理及安全生产管理体系。六、施工机械设备 均按两地块同时施工考虑6.1 深层搅拌桩机12台6.2 地质钻机 8 台6.3 12m3 空气压缩机4 台6.4 混凝土喷射机4 台6.5 污水泵16台6.6 电焊机10台6.7 气动冲击锤2 台6.8 水泥搅拌机4 台6.9 高压注浆泵2 台6.10 其他工具若干七、主要施工材料7.1 各规格钢筋：70t 。7.2 各规格钢管：410t。7.3 32.5R 水泥：1.2 万t 。7.5 中砂及碎石：各2500m3 。八、项...
