黄石理工学院给水课程设计说明书

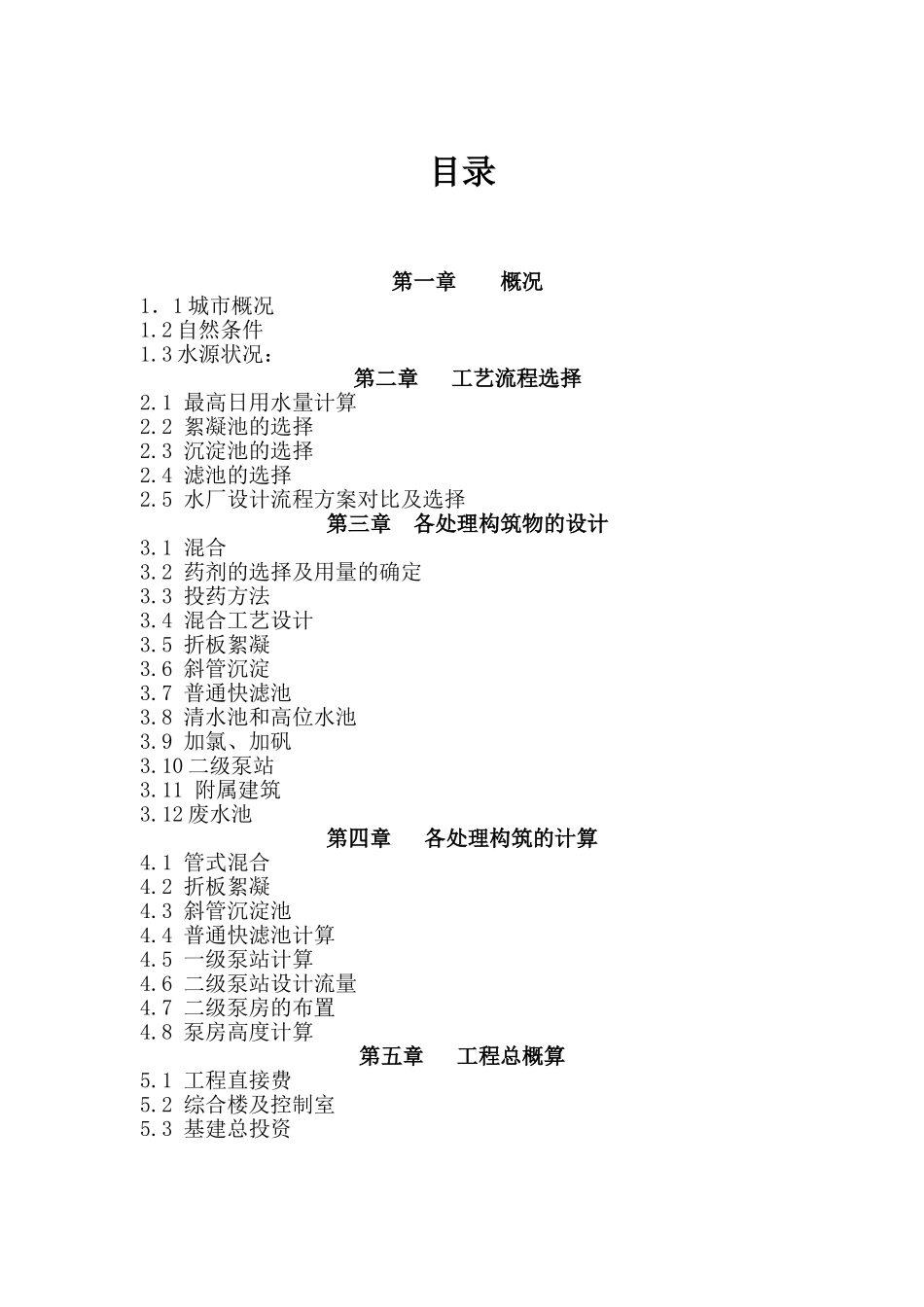

目录第一章 概况1．1 城市概况1.2 自然条件1.3 水源状况： 第二章 工艺流程选择2.1 最高日用水量计算 2.2 絮凝池的选择2.3 沉淀池的选择2.4 滤池的选择2.5 水厂设计流程方案对比及选择 第三章 各处理构筑物的设计3.1 混合3.2 药剂的选择及用量的确定3.3 投药方法3.4 混合工艺设计3.5 折板絮凝3.6 斜管沉淀3.7 普通快滤池3.8 清水池和高位水池3.9 加氯、加矾3.10 二级泵站3.11 附属建筑3.12 废水池第四章 各处理构筑的计算4.1 管式混合4.2 折板絮凝 4.3 斜管沉淀池4.4 普通快滤池计算4.5 一级泵站计算4.6 二级泵站设计流量4.7 二级泵房的布置 4.8 泵房高度计算 第五章 工程总概算5.1 工程直接费5.2 综合楼及控制室5.3 基建总投资第一章 概况1．1 城市概况该镇位于我国长江中下游地区，地势平坦，紧邻长江最大支流-汉江，两条省级公路干线贯穿境内，自然资源丰富，交通便利，是我省乡镇进展较快的乡镇之一，自新农村建设以来，全镇工农业生产、乡镇建设得到了迅猛的进展。根据上级市总体规划，近期规划该镇人口 3 万人，远期人口 6 万人，规划建筑为 3层混合式，室内均有给排水卫生设备和淋浴设备。由于该地区紧邻汉江且地下水丰富，规划水源为汉江。1.2 自然条件（1）地理位置东径 113°57′ 北纬 30°52′（2）地形地貌 镇区地形较平坦，设计地面标高为 0m。（3）气象资料 气温： 历年最高气温 41 oC 历年最低气温 -7 oC 常年平均气温 16 oC 气候： 属亚热带季风气候，雨量充沛，气侯温柔，四季分明 降雨量： 多年平均 1200 毫米，最高 1600 毫米，最低 100 毫米，集中在 6-8 月 冬季冰冻期：最冷月平均气温为 3.1-3.6 oC，冰冻期短，土壤冰深度：0.1 米（4）土壤地质资料 土壤承载力 2.4 kg/cm2 浅层地下水离地面 1-4 米1.3 水源状况：1.3.1 河流概述：汉江流经庙头全镇，流长 17.8 千米，河槽平均宽度 400m，水深最深 18m，水源水量丰富，水质符合国家规定的饮用水源水质标准，因河道航运繁忙，取水构筑物不得影响航运。1.3.2 河流特征： 水位水面标高m流量m3/s流速m/s设计频率%保证率%最高水位6.95085002.632常水位-7.95030001.8最低水位-15.5501980.08951.3.3 河床断面图（见下图）9.450m6.950m-7.950m -15.550m1.3.4 水质资料编号项目单位分 析 结 果备注最高最低月平均最高月平均 最 低 1水 温℃25142315 2臭和味少 许 3色 ...
