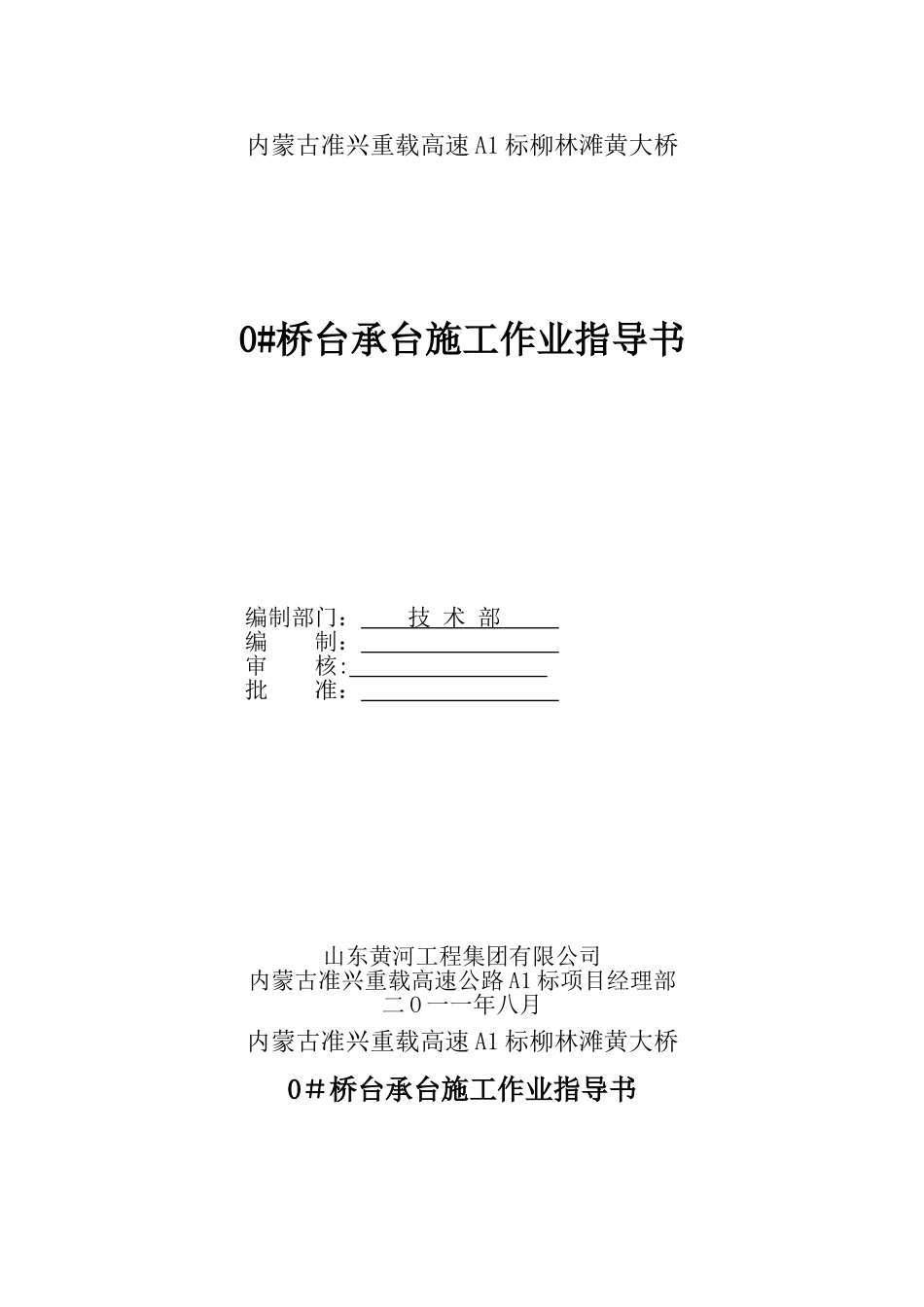

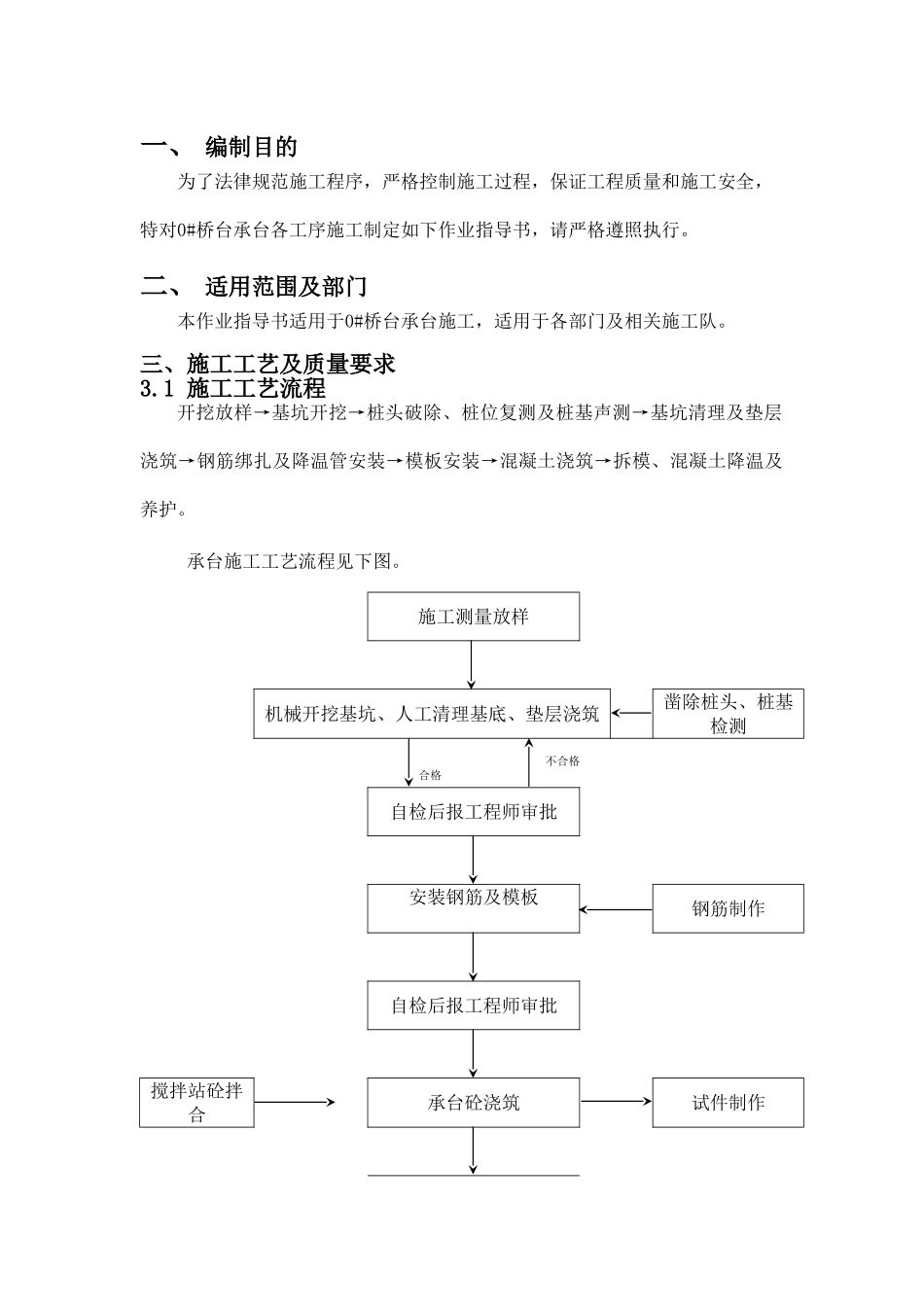

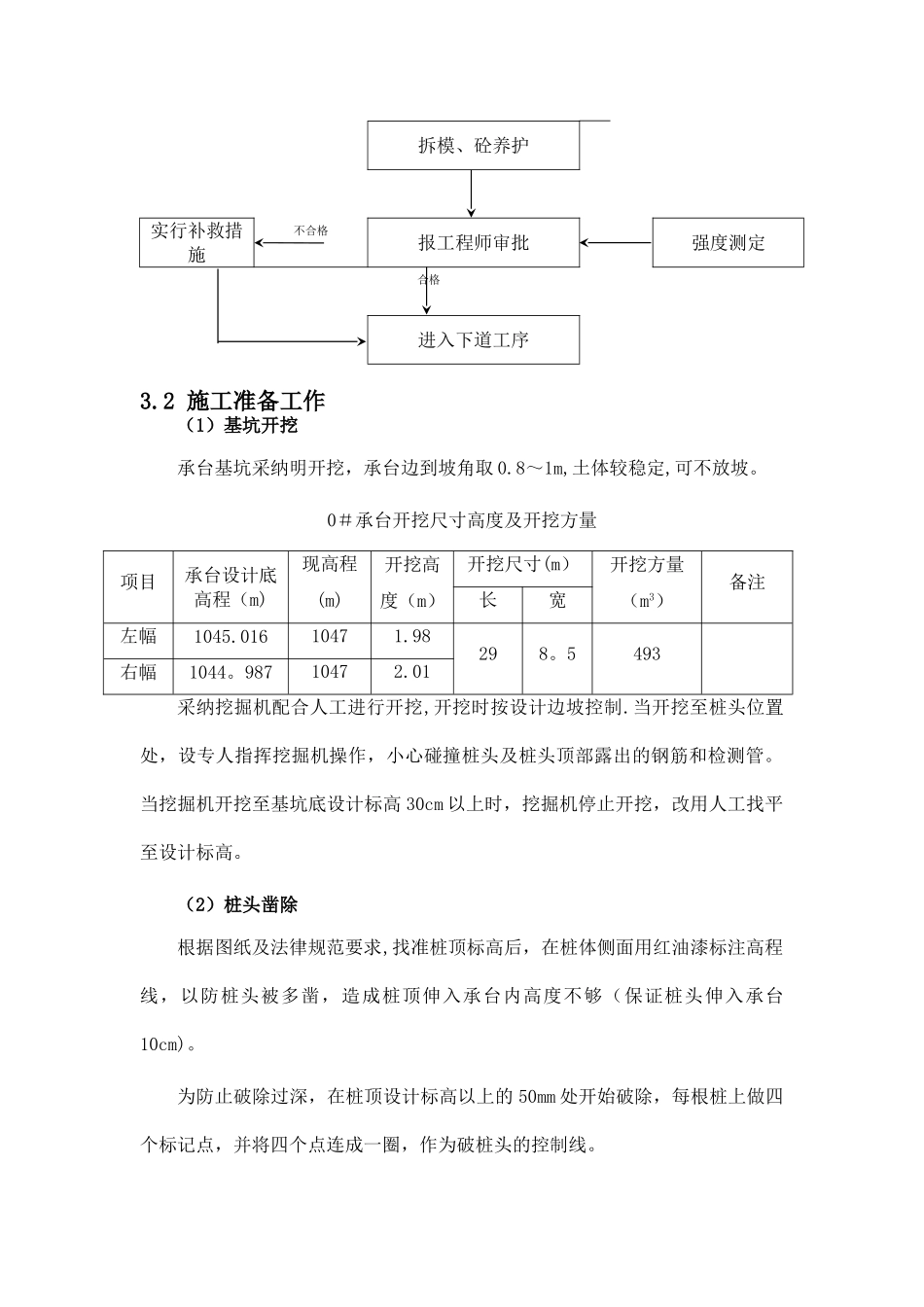

内蒙古准兴重载高速 A1 标柳林滩黄大桥0#桥台承台施工作业指导书编制部门： 技 术 部 编 制： 审 核: 批 准： 山东黄河工程集团有限公司内蒙古准兴重载高速公路 A1 标项目经理部二 O 一一年八月内蒙古准兴重载高速 A1 标柳林滩黄大桥0＃桥台承台施工作业指导书一、 编制目的为了法律规范施工程序，严格控制施工过程，保证工程质量和施工安全，特对0#桥台承台各工序施工制定如下作业指导书，请严格遵照执行。二、 适用范围及部门本作业指导书适用于0#桥台承台施工，适用于各部门及相关施工队。三、施工工艺及质量要求3.1 施工工艺流程开挖放样→基坑开挖→桩头破除、桩位复测及桩基声测→基坑清理及垫层浇筑→钢筋绑扎及降温管安装→模板安装→混凝土浇筑→拆模、混凝土降温及养护。承台施工工艺流程见下图。施工测量放样机械开挖基坑、人工清理基底、垫层浇筑凿除桩头、桩基检测 合格不合格自检后报工程师审批安装钢筋及模板钢筋制作自检后报工程师审批搅拌站砼拌合承台砼浇筑试件制作拆模、砼养护实行补救措施不合格报工程师审批强度测定 合格进入下道工序3.2 施工准备工作（1）基坑开挖承台基坑采纳明开挖，承台边到坡角取 0.8～1m,土体较稳定,可不放坡。0＃承台开挖尺寸高度及开挖方量项目承台设计底 高程（m)现高程(m)开挖高度（m）开挖尺寸(m）开挖方量（m3）备注长宽左幅1045.01610471.98298。5493右幅1044。98710472.01采纳挖掘机配合人工进行开挖,开挖时按设计边坡控制.当开挖至桩头位置处，设专人指挥挖掘机操作，小心碰撞桩头及桩头顶部露出的钢筋和检测管。当挖掘机开挖至基坑底设计标高 30cm 以上时，挖掘机停止开挖，改用人工找平至设计标高。（2）桩头凿除根据图纸及法律规范要求,找准桩顶标高后，在桩体侧面用红油漆标注高程线，以防桩头被多凿，造成桩顶伸入承台内高度不够（保证桩头伸入承台10cm)。为防止破除过深，在桩顶设计标高以上的 50mm 处开始破除，每根桩上做四个标记点，并将四个点连成一圈，作为破桩头的控制线。先将控制线以上混凝土保护层剔除，直至剔出主筋,注意避开剔伤主筋和声测管，再用空压机对桩体全部剔除。注意在剔桩头过程中，不得破除到标高控制线以下，不得将主筋弯曲超过 30 度以上，不得只从一个方向开始破除，应从四个方向向内破除。破除桩头时应用采纳空压机结合人工凿除，上部采纳空压机凿除,下部留有10~20cm 由人工进行凿除。凿除过程中保证不扰动设计桩顶以下的...
