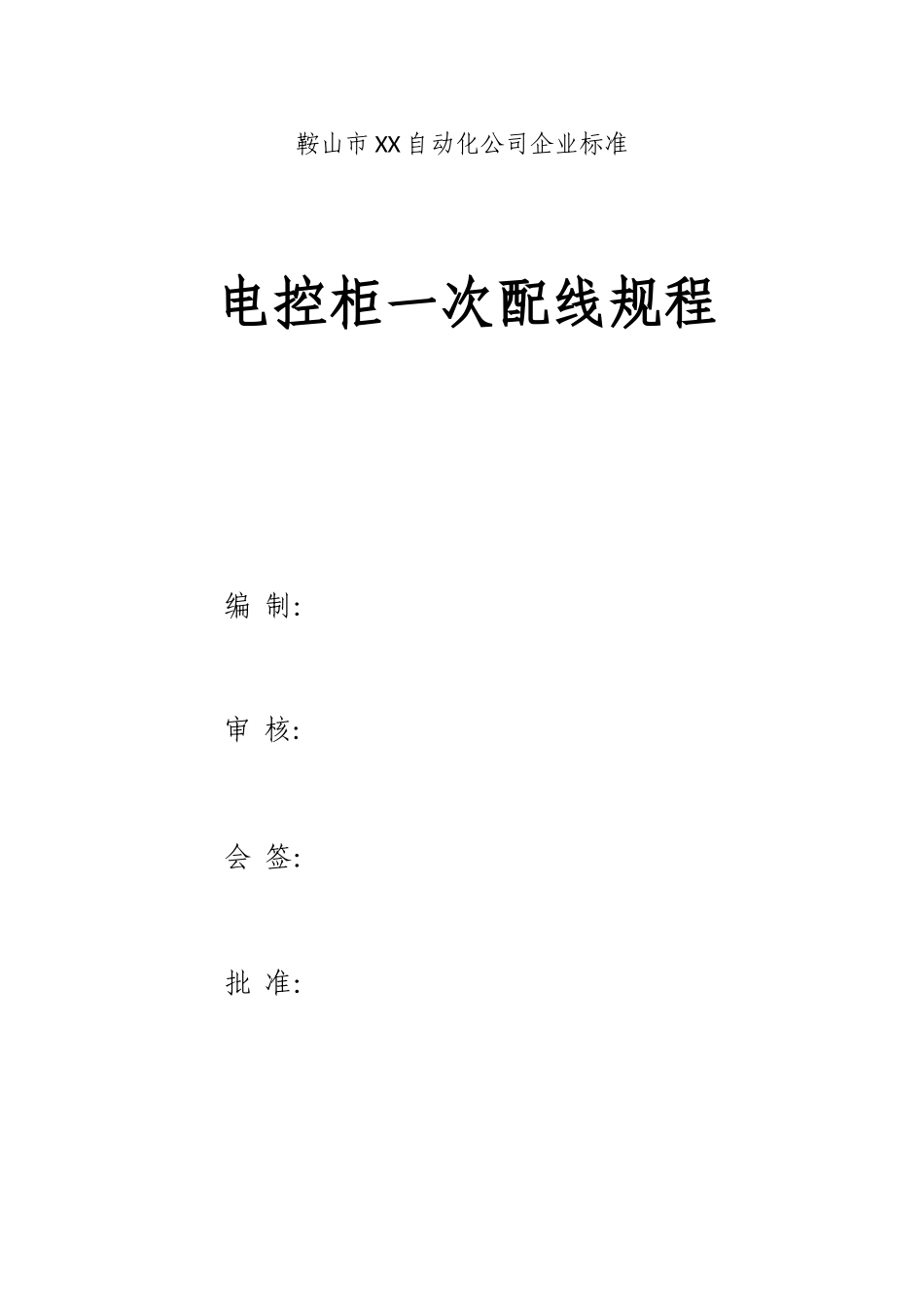

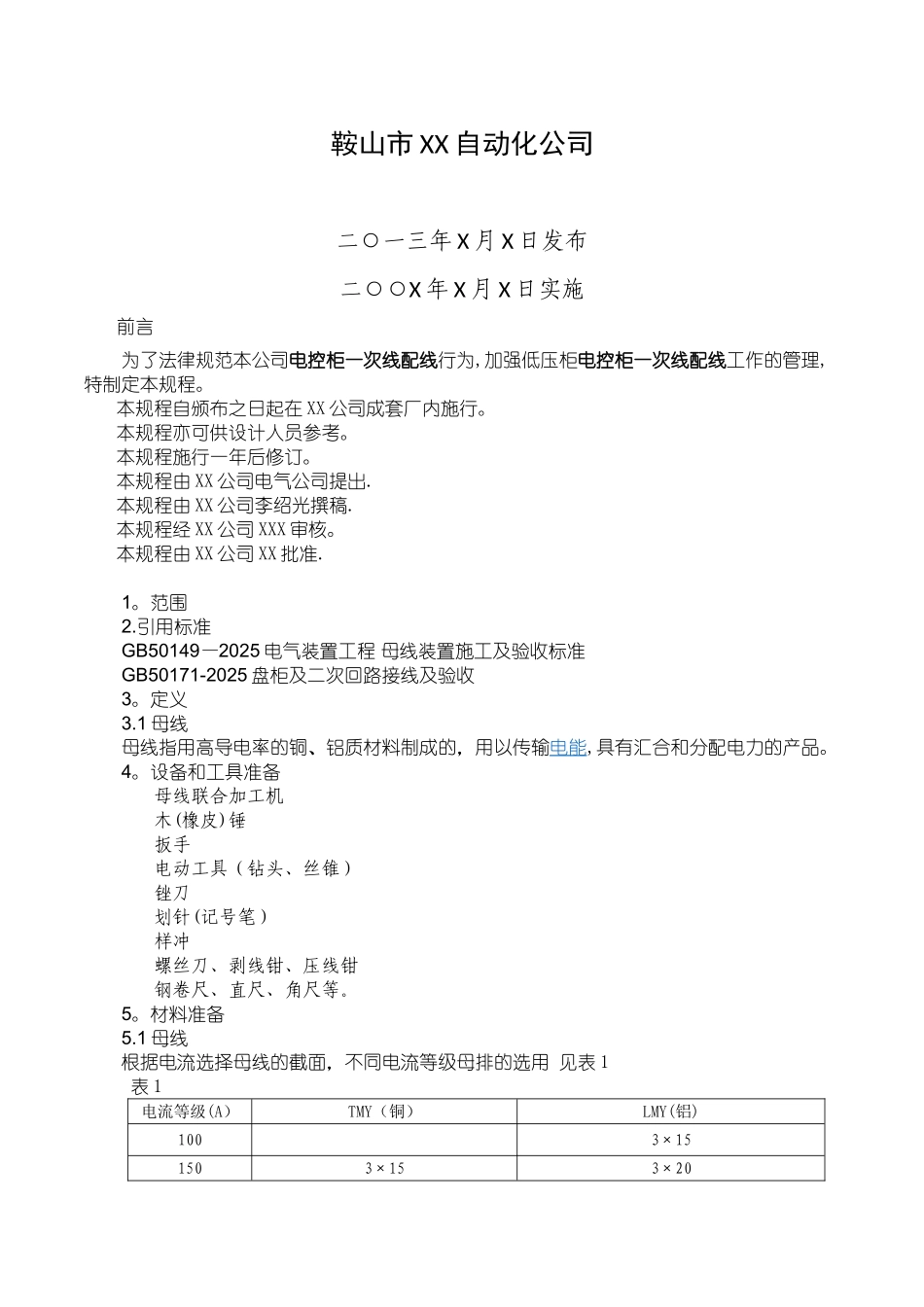

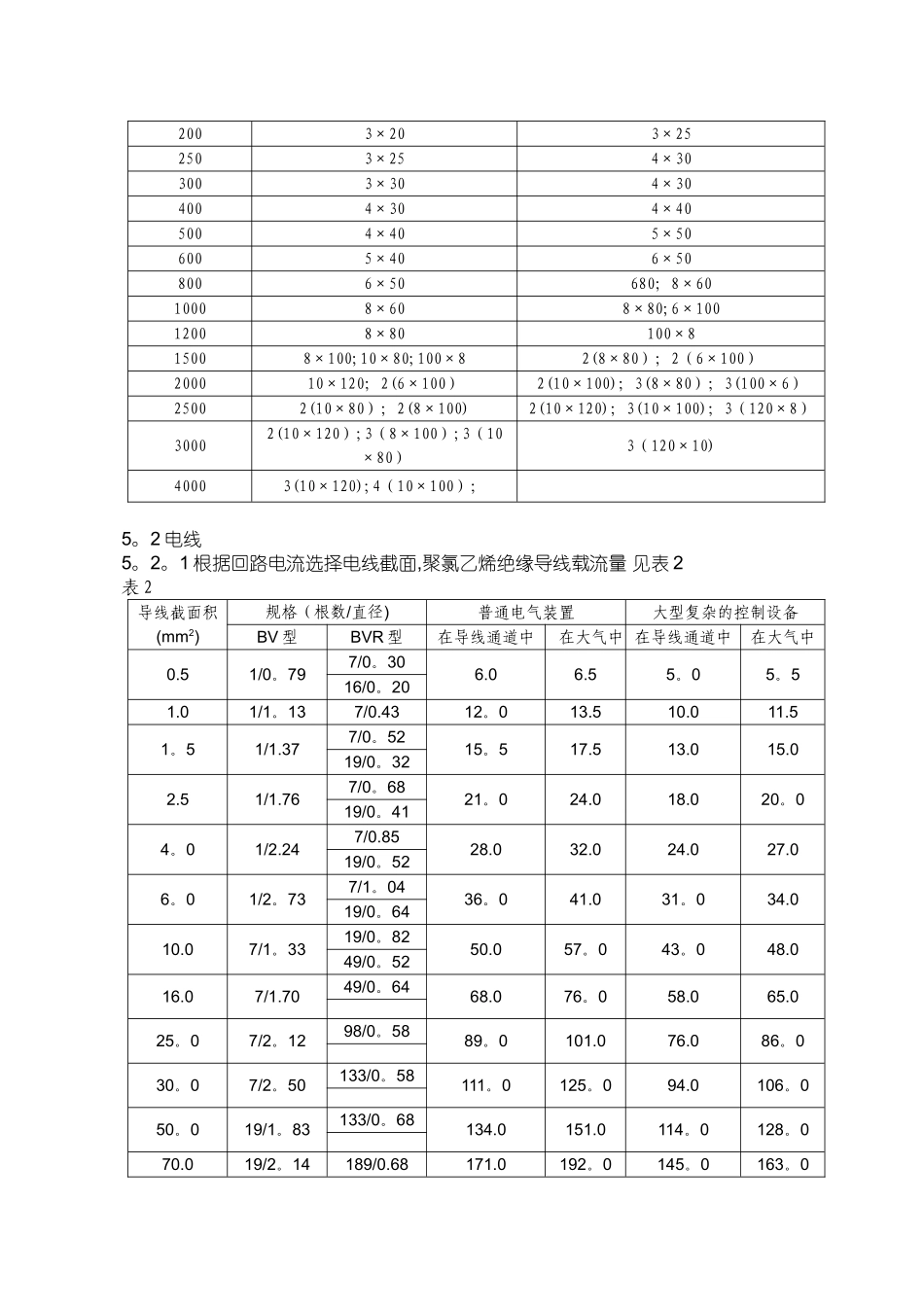

鞍山市 XX 自动化公司企业标准电控柜一次配线规程 编 制：审 核:会 签：批 准：鞍山市 XX 自动化公司二○一三年 X 月 X 日发布 二○○X 年 X 月 X 日实施前言为了法律规范本公司电控柜一次线配线行为,加强低压柜电控柜一次线配线工作的管理,特制定本规程。本规程自颁布之日起在 XX 公司成套厂内施行。本规程亦可供设计人员参考。本规程施行一年后修订。本规程由 XX 公司电气公司提出.本规程由 XX 公司李绍光撰稿.本规程经 XX 公司 XXX 审核。本规程由 XX 公司 XX 批准.1。范围2.引用标准GB50149—2025 电气装置工程 母线装置施工及验收标准GB50171-2025 盘柜及二次回路接线及验收3。定义3.1 母线母线指用高导电率的铜、铝质材料制成的，用以传输电能,具有汇合和分配电力的产品。4。设备和工具准备母线联合加工机木(橡皮)锤扳手电动工具（钻头、丝锥）锉刀划针(记号笔）样冲螺丝刀、剥线钳、压线钳钢卷尺、直尺、角尺等。5。材料准备5.1 母线根据电流选择母线的截面，不同电流等级母排的选用 见表 1 表 1电流等级(A）TMY（铜）LMY(铝)1003×151503×153×202003×203×252503×254×303003×304×304004×304×405004×405×506005×406×508006×50680；8×6010008×608×80;6×10012008×80100×815008×100;10×80;100×82(8×80）；2（6×100）200010×120；2(6×100）2(10×100)；3(8×80）；3(100×6）25002(10×80）；2(8×100)2(10×120)；3(10×100)；3（120×8）30002(10×120）;3（8×100）;3（10×80）3（120×10)40003(10×120);4（10×100）；5。2 电线5。2。1 根据回路电流选择电线截面,聚氯乙烯绝缘导线载流量 见表 2表 2导线截面积(mm2)规格（根数/直径)普通电气装置大型复杂的控制设备BV 型BVR 型在导线通道中在大气中 在导线通道中在大气中0.51/0。797/0。306.06.55。05。516/0。201.01/1。137/0.4312。013.510.011.51。51/1.377/0。5215。517.513.015.019/0。322.51/1.767/0。6821。024.018.020。019/0。414。01/2.247/0.8528.032.024.027.019/0。526。01/2。737/1。0436。041.031。034.019/0。6410.07/1。3319/0。8250.057。043。048.049/0。5216.07/1.7049/0。6468.076。058.065.025。07/2。1298/0。5889。0101.076.086。030。07/2。50133/0。58111。0125。094.0106。050。019/1。83133/0。68134.0151.0114。0128。070.019/2。14189/0.68171.0192。0145。0163。05。2。2 ...
