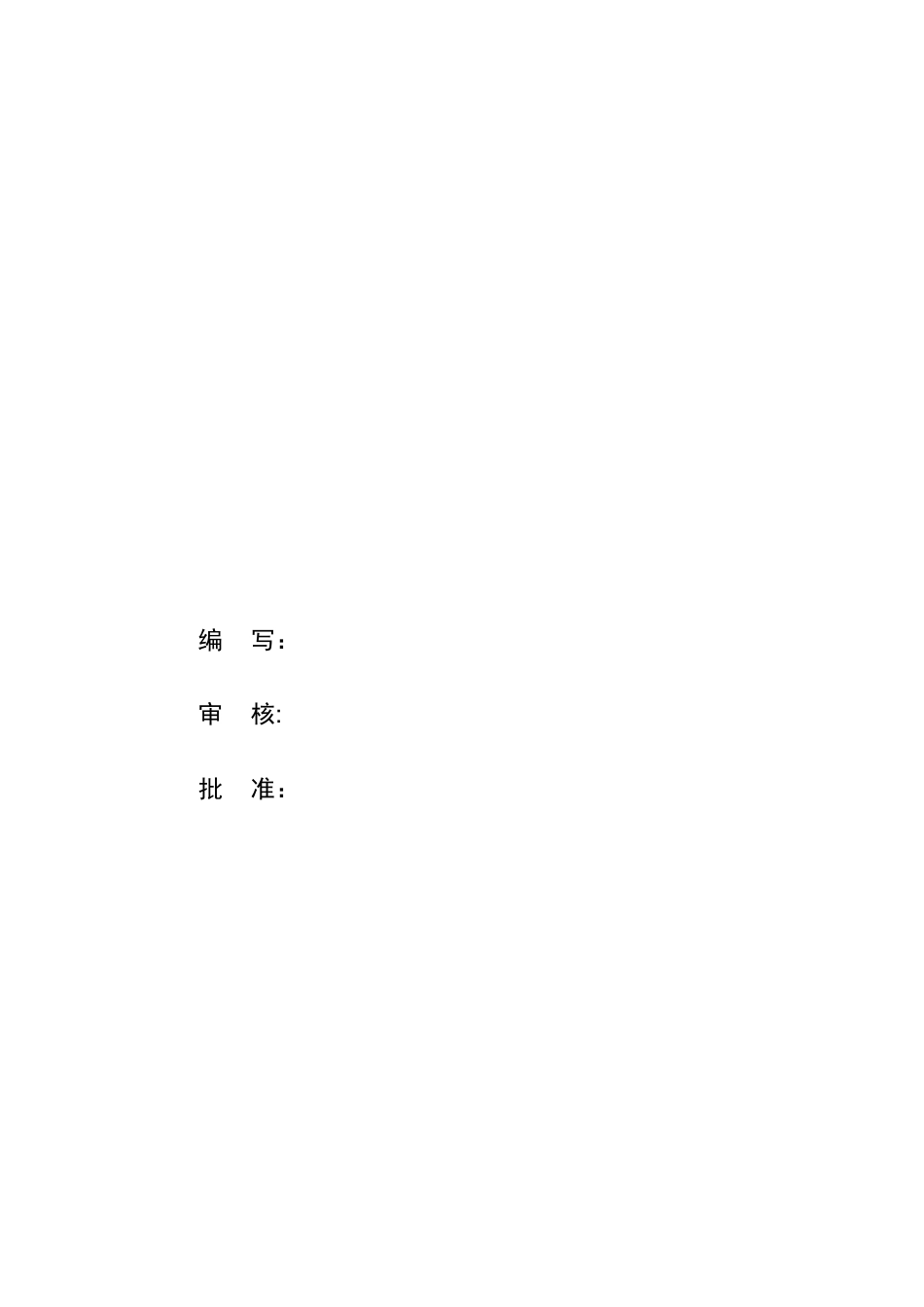

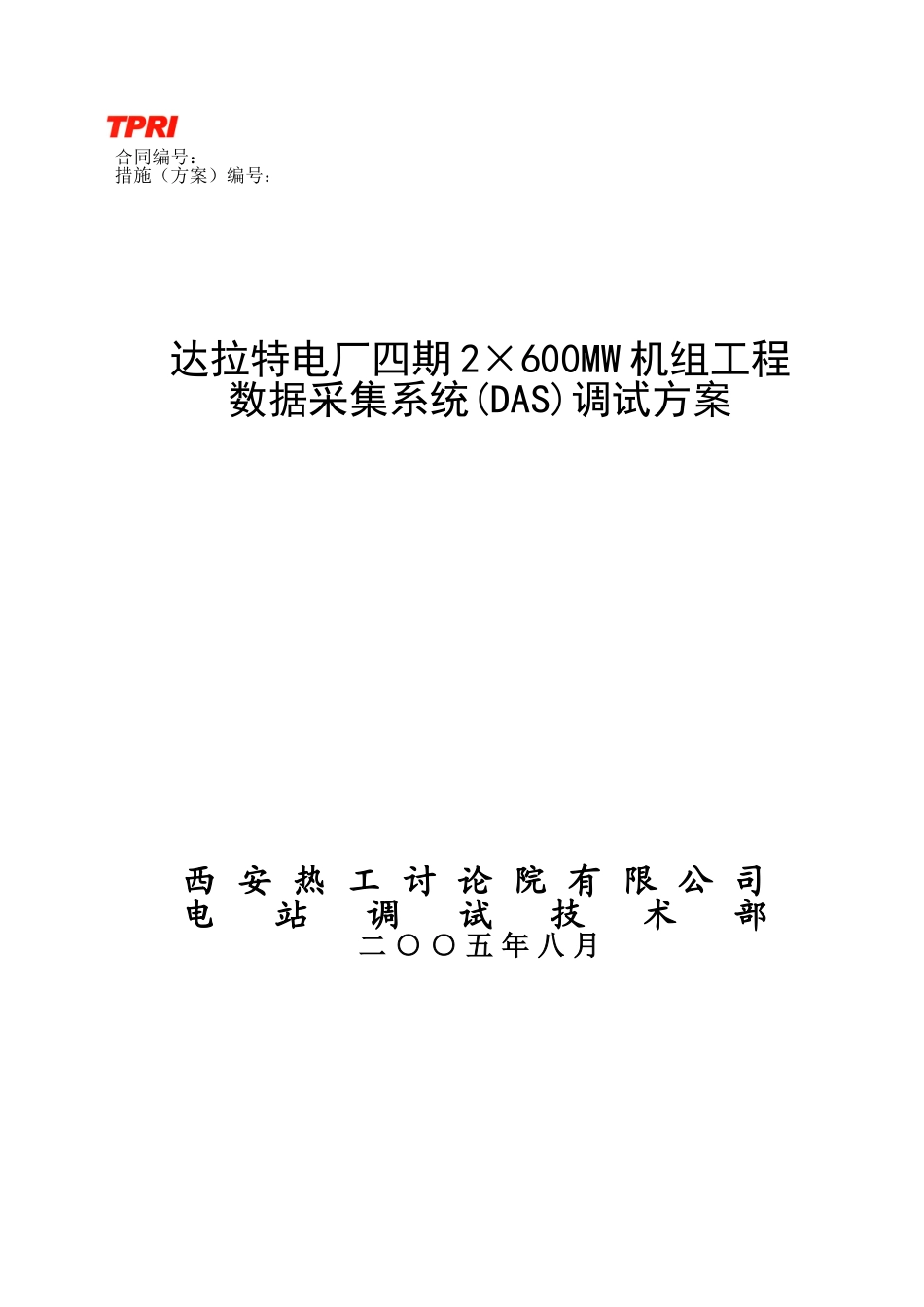

西 安 热 工 讨 论 院 有 限 公 司电站调试技术部二 ○ ○ 五 年 八 月 合同编号：措施（方案）编号：达拉特电厂四期 2×600MW 机组工程数据采集系统(DAS)调试方案编 写： 审 核: 批 准：计算机数据采集系统调试方案1 概述1.1 DAS 的主要功能DAS 即计算机数据采集系统，英文全称 Data Acquisition System 。其主要功能是数据采集、运行监视和操作指导、报警记录、跳闸事件顺序记录、事故追忆记录、运行员操作记录、历史趋势和事件的记录和存储、机组热效率计算和报表、操作曲线、图形打印等。DAS 是机组主设备及各种辅助设备在启停、正常运行和事故工况下的主要监视和记录手段。它向运行人员提供大量有用的实时信息和经过处理的信息，指导和协助运行人员进行正确的操作以保证机组在正常工况下长期安全经济运行，以及事故与启停状态下的正确处理.其要求如下：a)DAS 是机组安全运行的主要手段，要求具有高度的可靠性和实时响应 能力。b)能够连续监视机组的各种运行参数,提供完整的报警信息，对任何报警均能给出具有报警点详细说明的 CRT 显示及报警打印。c)对所有输入信息进行处理,诸如标度、调制、检验、线性补偿、滤波、数字化处理及工程单位转换等.d)具有丰富的屏幕显示系统，能显示各种参数、表格、曲线、棒状图、趋势图和模拟图等画面及操作指导。e)能提供跳闸事件的顺序记录、指定参数的定时制表，趋势记录及事故追忆打印等。f)具有在线性能计算和经济分析功能，并在 CRT 上显示,在打印机上打 印制表。锦能公司电厂一期 2×600MW 机组的 DAS 系统，采纳北京和利时公司 DCS 控制系统。 （由于资料有限，故相关内容无法体现）1.2 DAS 的硬件组成 DAS 由 MMI(人机接口）和过程控制单元（PCU）、SOE 三部分组成。PCU 部分主要由_____个 PCU 组成,分别是：SCS/DAS（锅炉)_______________________ SCS/DAS（汽机）_______________________ SCS/DAS（电气）_______________________MMI 部分由操作员站（OIS，OIC）、工程师站（EWS)和打印机组成.操作员站为机组运行提供过程监控和相关的管理功能，包括：过程监控；多层报警管理;过程趋势分析；记录与报告的生成；历史数据的存档；系统自诊断；系统安全；标准图形符号库；动画显示方式；在线帮助画面及文件对操作进行指导;操作员站配置为：服务器型（OIS）操作员站(_______ 标准型 Server）：_____台客户机型(OIC)操作员站(_______ ...
