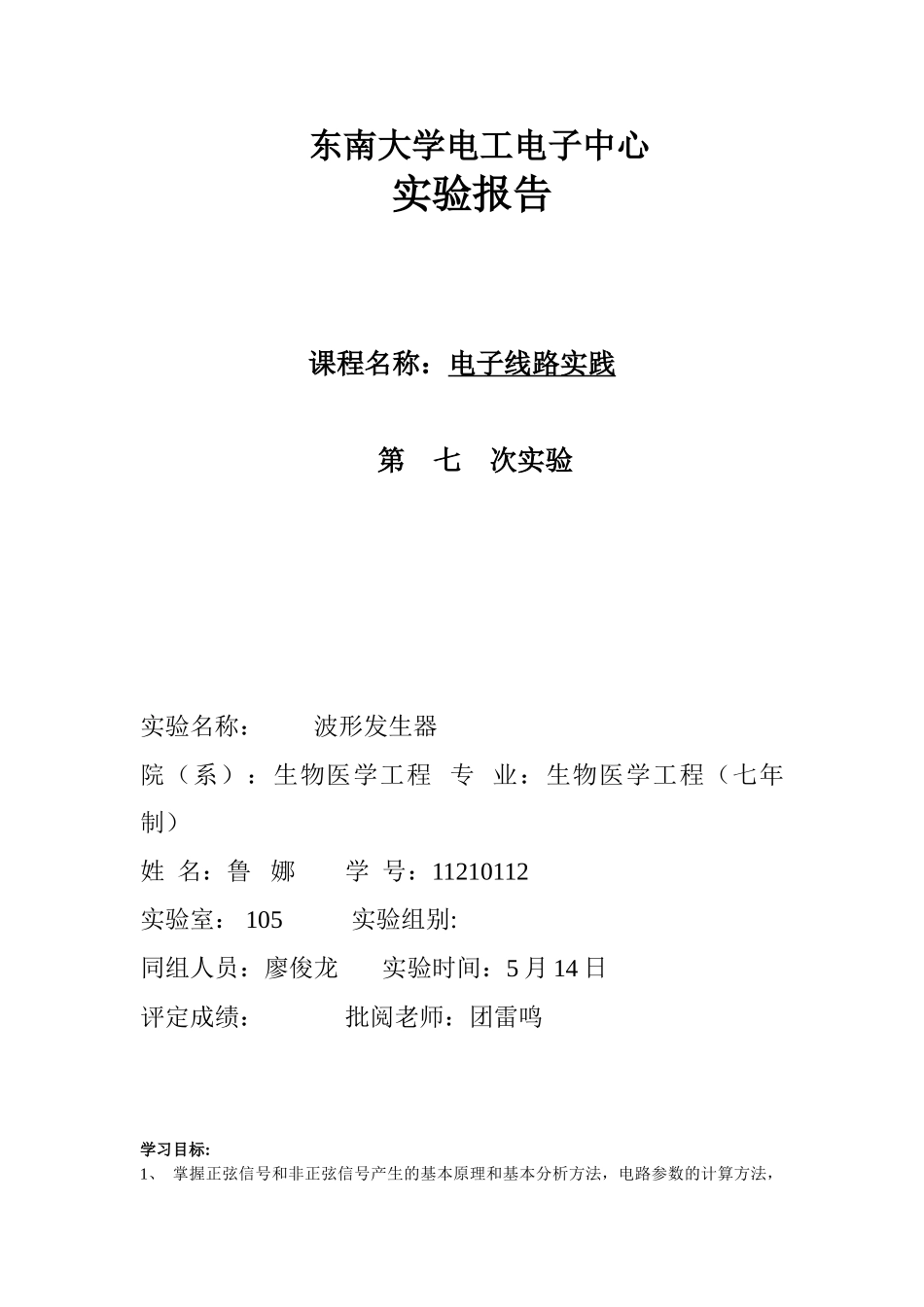

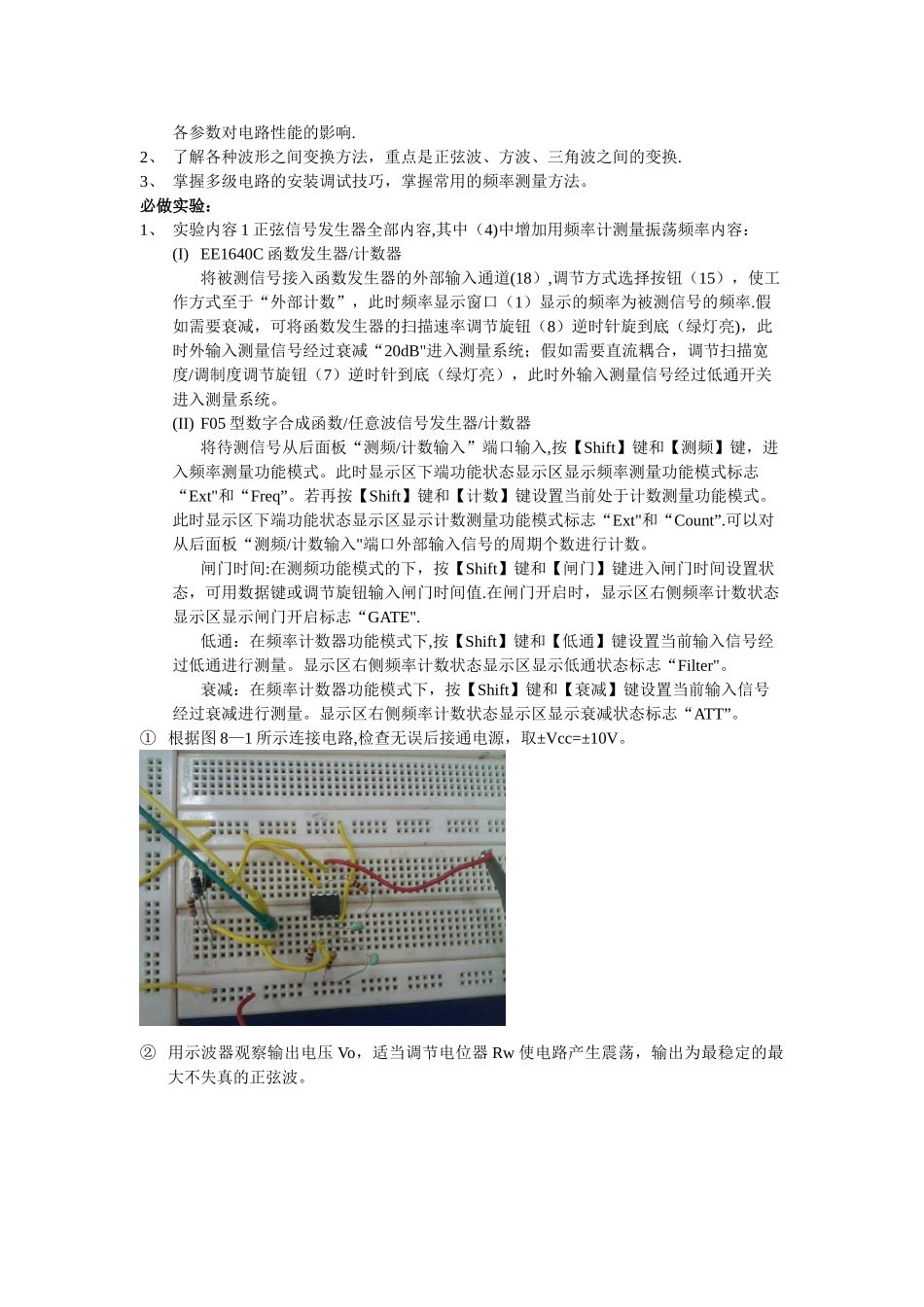

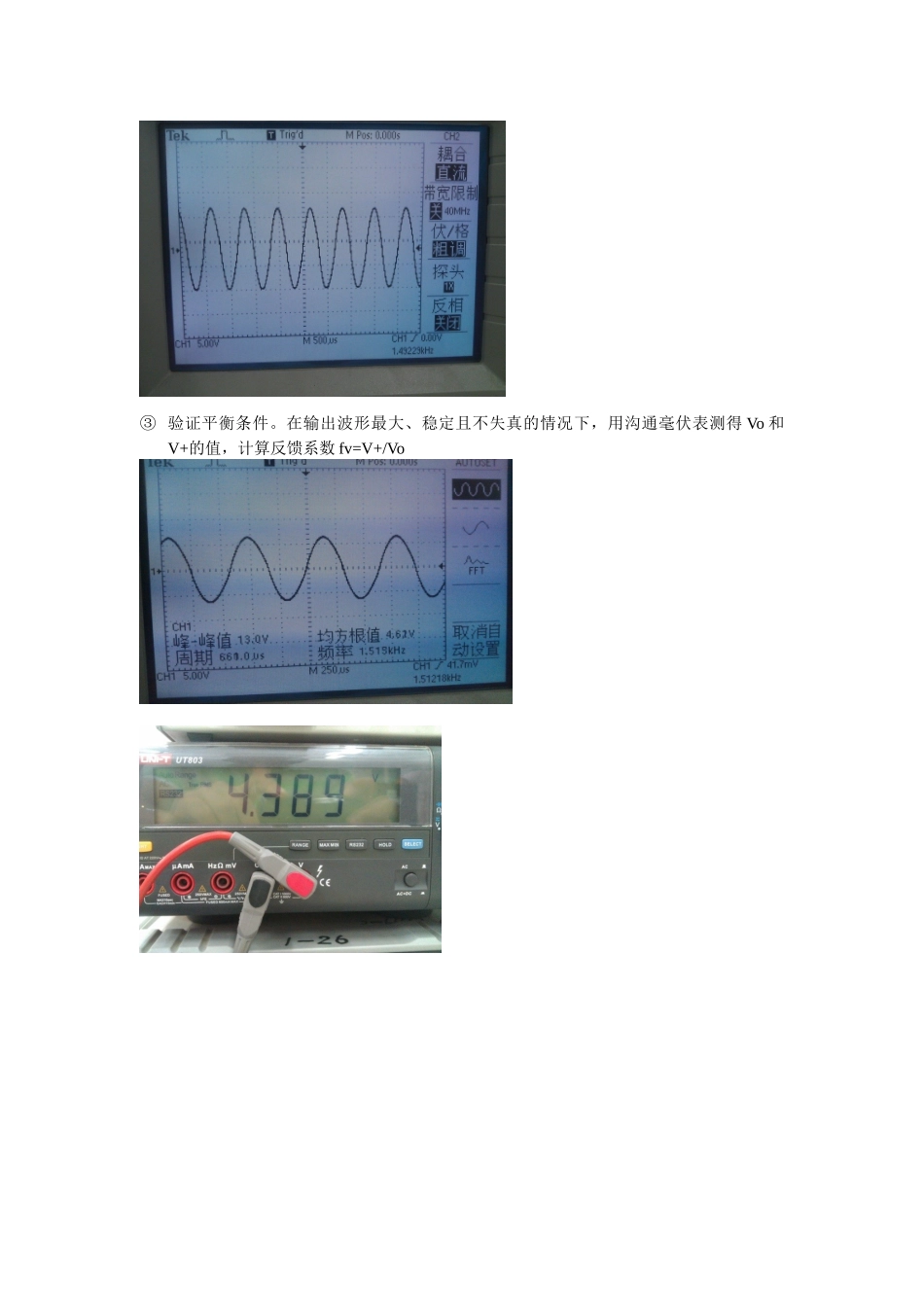

东南大学电工电子中心 实验报告课程名称：电子线路实践第 七 次实验实验名称： 波形发生器 院（系）：生物医学工程 专 业：生物医学工程（七年制） 姓 名：鲁 娜 学 号：11210112 实验室： 105 实验组别: 同组人员：廖俊龙 实验时间：5 月 14 日 评定成绩： 批阅老师：团雷鸣 学习目标:1、 掌握正弦信号和非正弦信号产生的基本原理和基本分析方法，电路参数的计算方法，各参数对电路性能的影响.2、 了解各种波形之间变换方法，重点是正弦波、方波、三角波之间的变换.3、 掌握多级电路的安装调试技巧，掌握常用的频率测量方法。必做实验：1、 实验内容 1 正弦信号发生器全部内容,其中（4)中增加用频率计测量振荡频率内容：(I) EE1640C 函数发生器/计数器将被测信号接入函数发生器的外部输入通道(18）,调节方式选择按钮（15），使工作方式至于“外部计数”，此时频率显示窗口（1）显示的频率为被测信号的频率.假如需要衰减，可将函数发生器的扫描速率调节旋钮（8）逆时针旋到底（绿灯亮)，此时外输入测量信号经过衰减“20dB"进入测量系统；假如需要直流耦合，调节扫描宽度/调制度调节旋钮（7）逆时针到底（绿灯亮），此时外输入测量信号经过低通开关进入测量系统。(II) F05 型数字合成函数/任意波信号发生器/计数器将待测信号从后面板“测频/计数输入”端口输入,按【Shift】键和【测频】键，进入频率测量功能模式。此时显示区下端功能状态显示区显示频率测量功能模式标志“Ext"和“Freq”。若再按【Shift】键和【计数】键设置当前处于计数测量功能模式。此时显示区下端功能状态显示区显示计数测量功能模式标志“Ext"和“Count”.可以对从后面板“测频/计数输入"端口外部输入信号的周期个数进行计数。闸门时间:在测频功能模式的下，按【Shift】键和【闸门】键进入闸门时间设置状态，可用数据键或调节旋钮输入闸门时间值.在闸门开启时，显示区右侧频率计数状态显示区显示闸门开启标志“GATE".低通：在频率计数器功能模式下,按【Shift】键和【低通】键设置当前输入信号经过低通进行测量。显示区右侧频率计数状态显示区显示低通状态标志“Filter"。衰减：在频率计数器功能模式下，按【Shift】键和【衰减】键设置当前输入信号经过衰减进行测量。显示区右侧频率计数状态显示区显示衰减状态标志“ATT”。① 根据图 8—1 所示连接电路,检查无误后接通电源，取±Vcc=±10V。② 用示波器观察输出电压 Vo，适当调节电位器...
