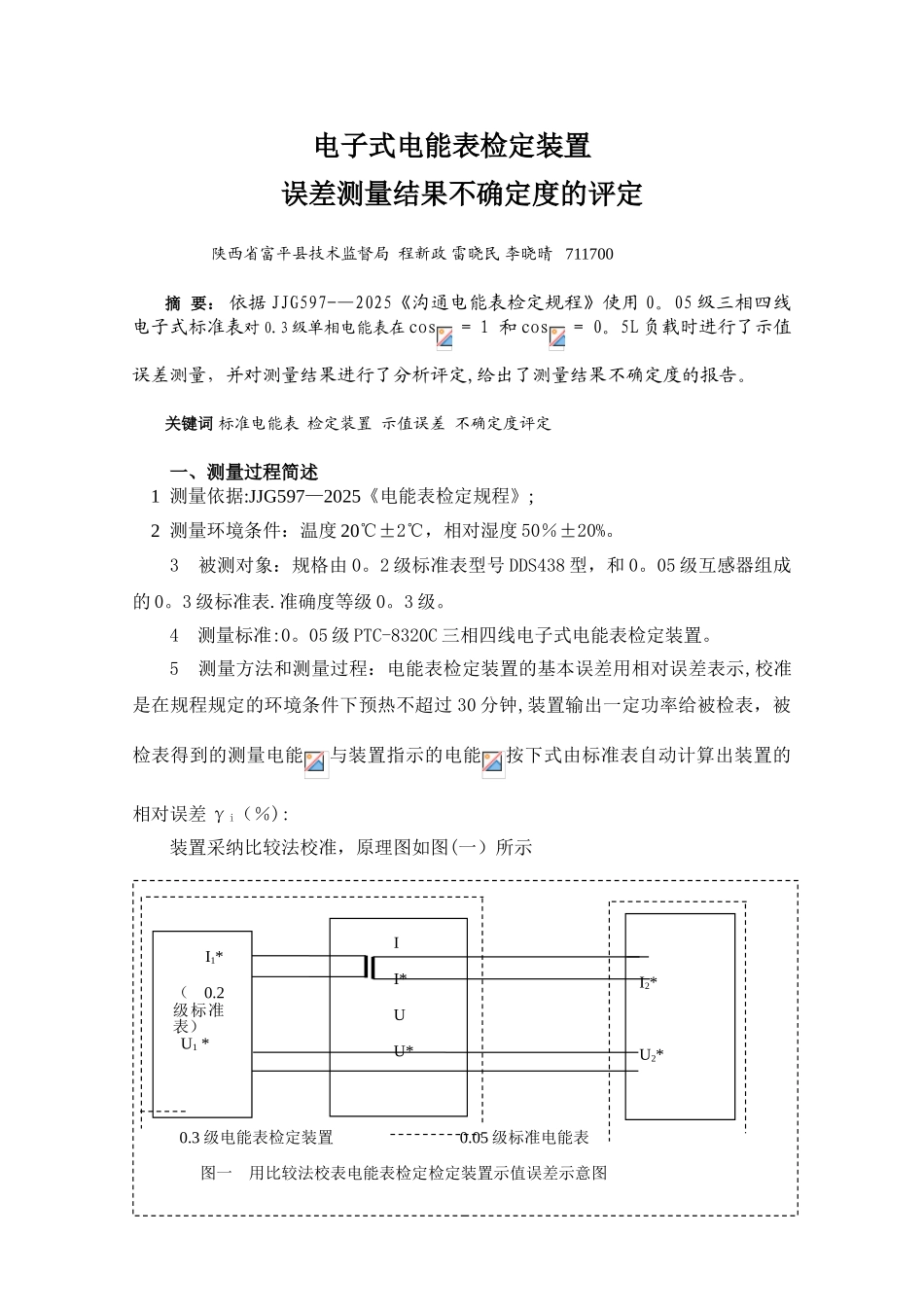

电子式电能表检定装置误差测量结果不确定度的评定 陕西省富平县技术监督局 程新政 雷晓民 李晓晴 711700摘 要： 依据 JJG597-—2025《沟通电能表检定规程》使用 0。05 级三相四线电子式标准表对 0.3 级单相电能表在 cos = 1 和 cos = 0。5L 负载时进行了示值误差测量，并对测量结果进行了分析评定,给出了测量结果不确定度的报告。关键词 标准电能表 检定装置 示值误差 不确定度评定 一、测量过程简述 1 测量依据:JJG597—2025《电能表检定规程》; 2 测量环境条件：温度 20℃±2℃，相对湿度 50％±20%。 3 被测对象：规格由 0。2 级标准表型号 DDS438 型，和 0。05 级互感器组成的 0。3 级标准表.准确度等级 0。3 级。 4 测量标准:0。05 级 PTC-8320C 三相四线电子式电能表检定装置。5 测量方法和测量过程：电能表检定装置的基本误差用相对误差表示,校准是在规程规定的环境条件下预热不超过 30 分钟,装置输出一定功率给被检表，被检表得到的测量电能与装置指示的电能按下式由标准表自动计算出装置的相对误差 γi（％): 装置采纳比较法校准，原理图如图(一）所示 I1*（0.2级标准表） U1 *II*UU*I2* U2* 0.3 级电能表检定装置 0.05 级标准电能表 图一 用比较法校表电能表检定检定装置示值误差示意图 γi（％)=γW0（%)=×100%6．评定结果的使用：符合上述条件的测量结果,一般可参照使用本不确定度评定方法。二、数学模型 γi = γwo式中： γi - 被测量装置的相对误差,%; γwo— 标准电能表测得的相对误差，％。 三、各输入量的标准不确定度评定输入量标准 γw0不确定度的来源主要有五个方面：1.对被测装置进行重复性测量引起的不确定度 u（γ01)，A 类评定； 2.标准表误差引入的 γ02不确定度 u(γ02）,B 类评定. 3.被测装置误差化整 γ03引入的不确定度 u(γ03)，B 类评定。 4.标准装置数字显示分辨率 γ04的不确定度 u（γ04），B 类评定。 5。装置使用说明书上数据传感器的最大误差的影响 γ05 的不确定度u（γ05）,B 类评定。 1.γ01的标准不确定度 u(γ01) 的评定该不确定度分项主要是由被检电能表的重复性引起的，通过连续测量得到测量列，采纳 A 类方法进行评定。对被测装置施加沟通电压 220V、I=5A、分别在 cos = 1 和 cos = 0。5L感性负载条件下各连续测量 10 次，分别得到如表 1 中测量列 γ01（%)。 表 - 被测装置的...
