12V对称稳压电源设计

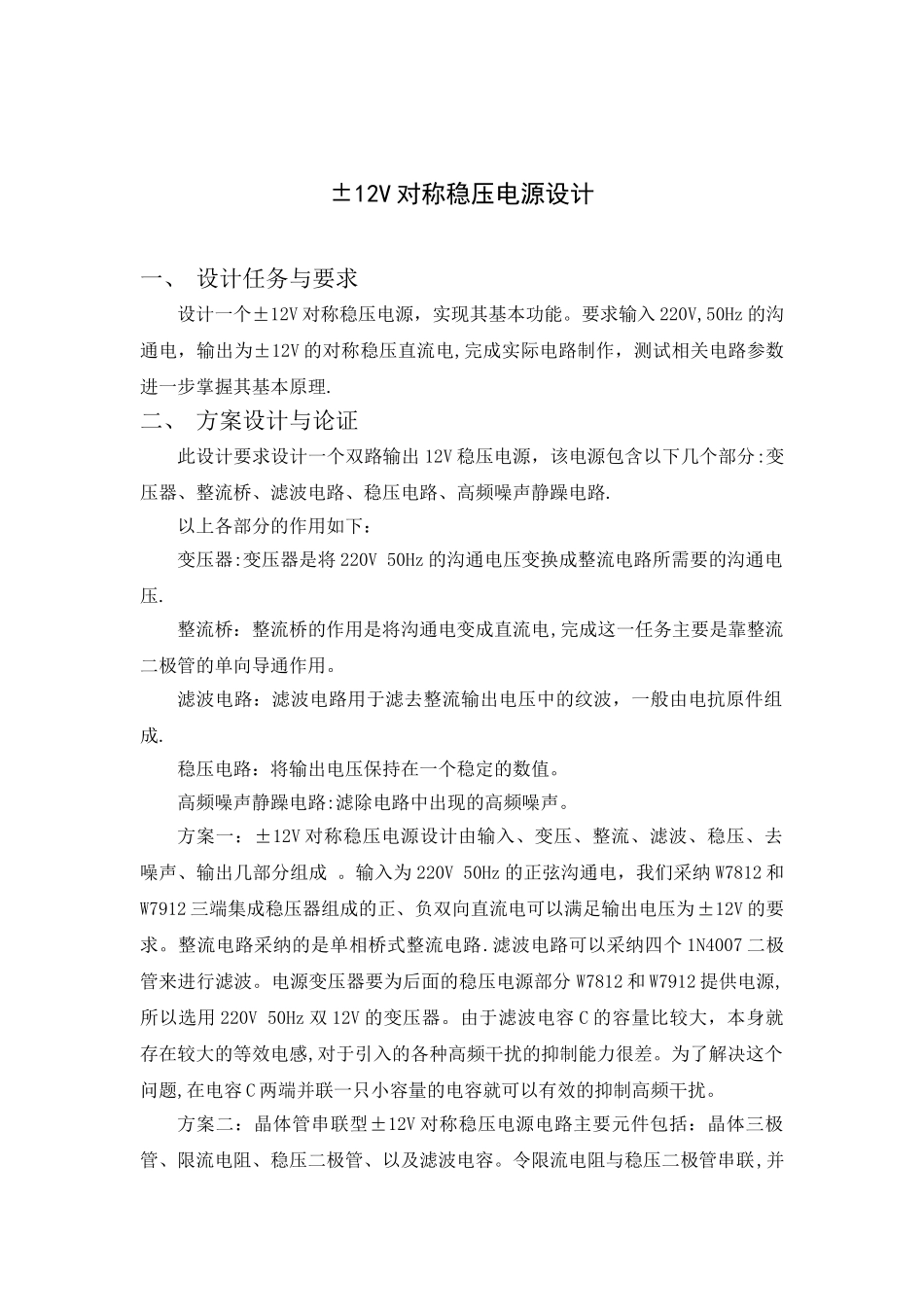

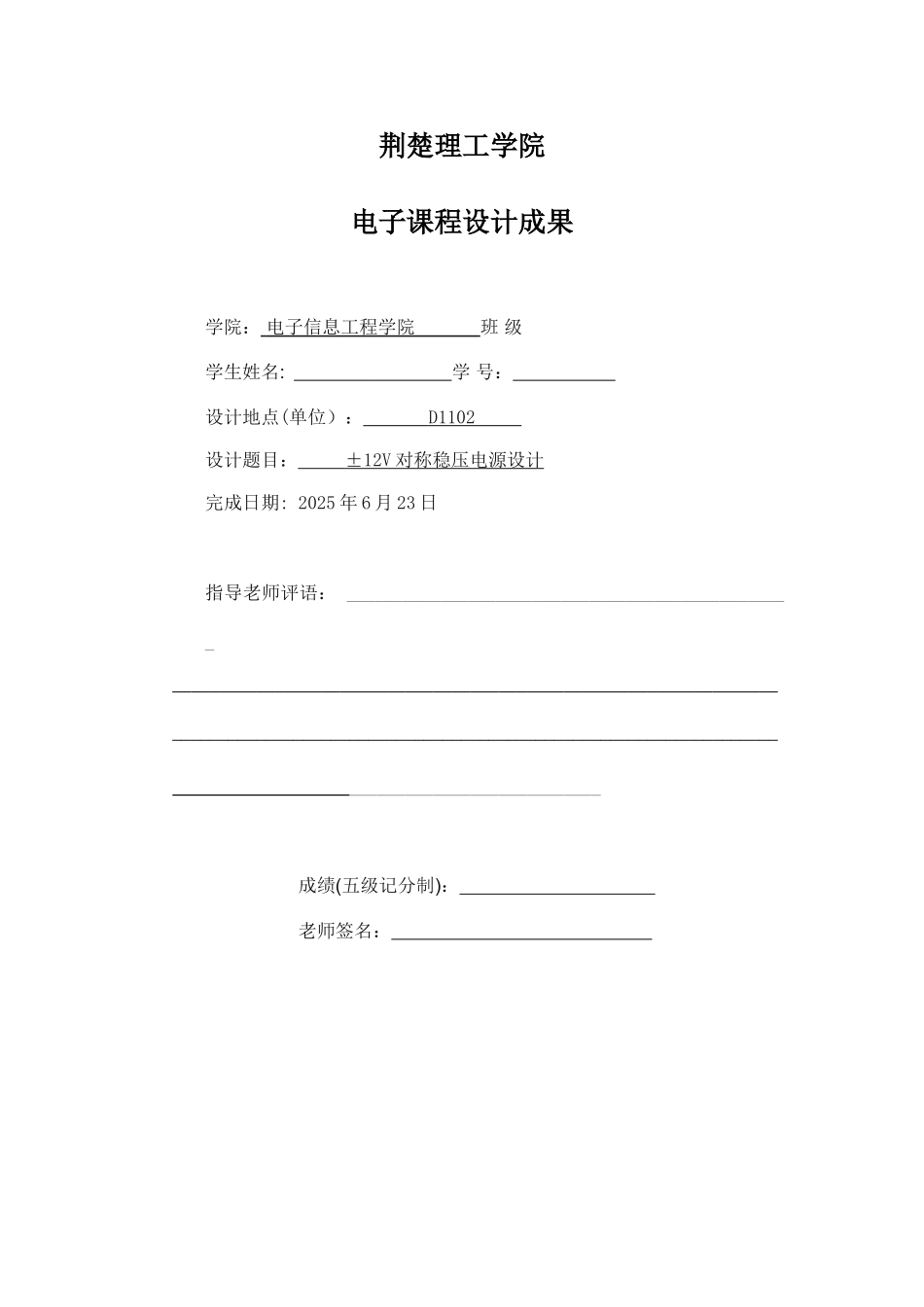

荆楚理工学院电子课程设计成果 学院： 电子信息工程学院 班 级学生姓名: 学 号： 设计地点(单位）： D1102 设计题目： ±12V 对称稳压电源设计 完成日期: 2025 年 6 月 23 日 指导老师评语： ________________________________________________ __________________________________________________________________________________________________________________________________ ___________________________成绩(五级记分制)： 老师签名： ±12V 对称稳压电源设计一、 设计任务与要求设计一个±12V 对称稳压电源，实现其基本功能。要求输入 220V,50Hz 的沟通电，输出为±12V 的对称稳压直流电,完成实际电路制作，测试相关电路参数进一步掌握其基本原理.二、 方案设计与论证此设计要求设计一个双路输出 12V 稳压电源，该电源包含以下几个部分:变压器、整流桥、滤波电路、稳压电路、高频噪声静躁电路.以上各部分的作用如下：变压器:变压器是将 220V 50Hz 的沟通电压变换成整流电路所需要的沟通电压.整流桥：整流桥的作用是将沟通电变成直流电,完成这一任务主要是靠整流二极管的单向导通作用。滤波电路：滤波电路用于滤去整流输出电压中的纹波，一般由电抗原件组成.稳压电路：将输出电压保持在一个稳定的数值。高频噪声静躁电路:滤除电路中出现的高频噪声。方案一：±12V 对称稳压电源设计由输入、变压、整流、滤波、稳压、去噪声、输出几部分组成 。输入为 220V 50Hz 的正弦沟通电，我们采纳 W7812 和W7912 三端集成稳压器组成的正、负双向直流电可以满足输出电压为±12V 的要求。整流电路采纳的是单相桥式整流电路.滤波电路可以采纳四个 1N4007 二极管来进行滤波。电源变压器要为后面的稳压电源部分 W7812 和 W7912 提供电源,所以选用 220V 50Hz 双 12V 的变压器。由于滤波电容 C 的容量比较大，本身就存在较大的等效电感,对于引入的各种高频干扰的抑制能力很差。为了解决这个问题,在电容 C 两端并联一只小容量的电容就可以有效的抑制高频干扰。方案二：晶体管串联型±12V 对称稳压电源电路主要元件包括：晶体三极管、限流电阻、稳压二极管、以及滤波电容。令限流电阻与稳压二极管串联,并联在电源与地之间，便可以在稳压二极管上得到稳定的电压。之后由 NPN 型三极管射极输出、集极接电源输入，稳压二极管接基极。由于发射极与基极 PN 结间电压固定，因此电路的输出电压等...
