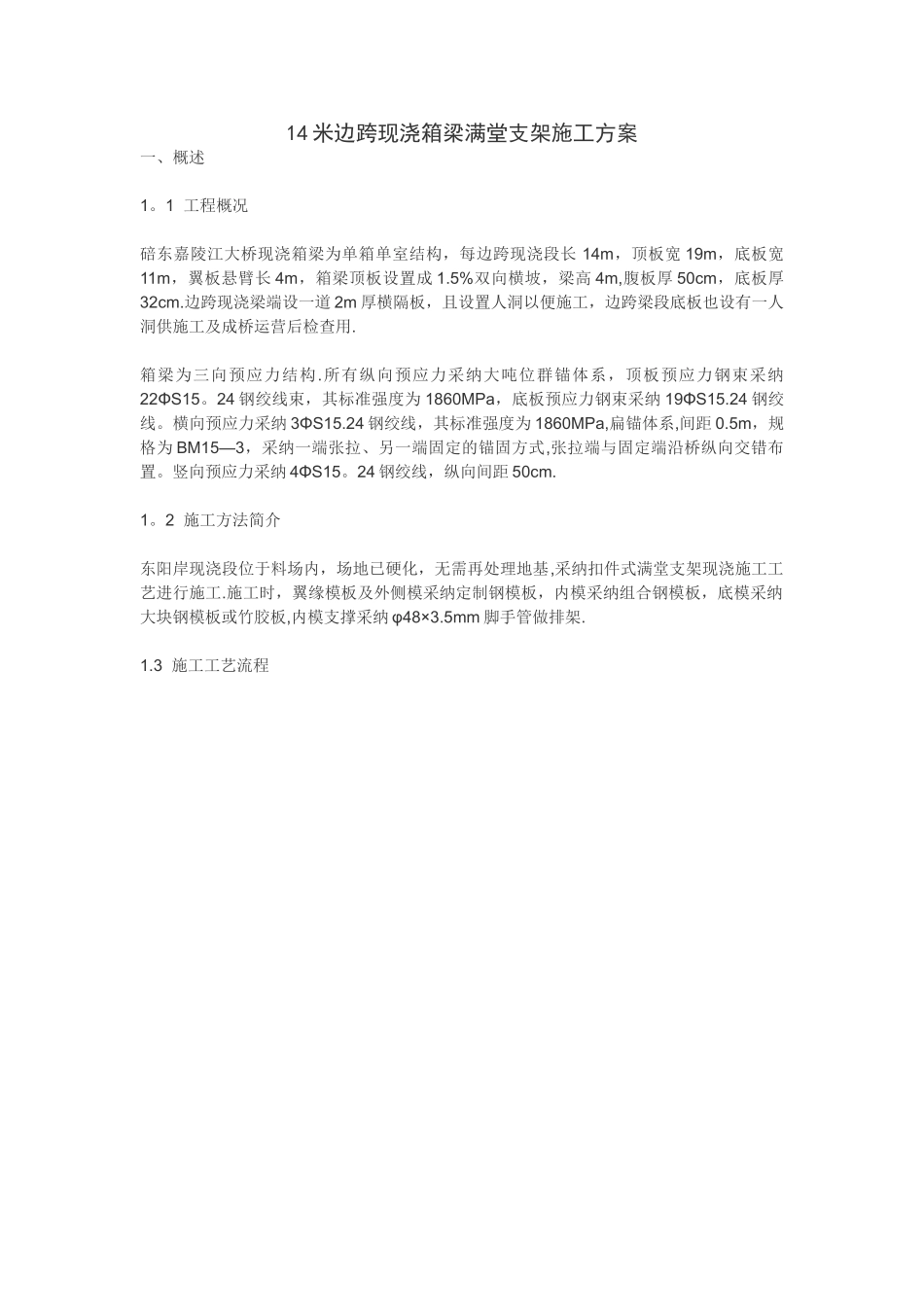

14米边跨现浇箱梁满堂支架施工方案

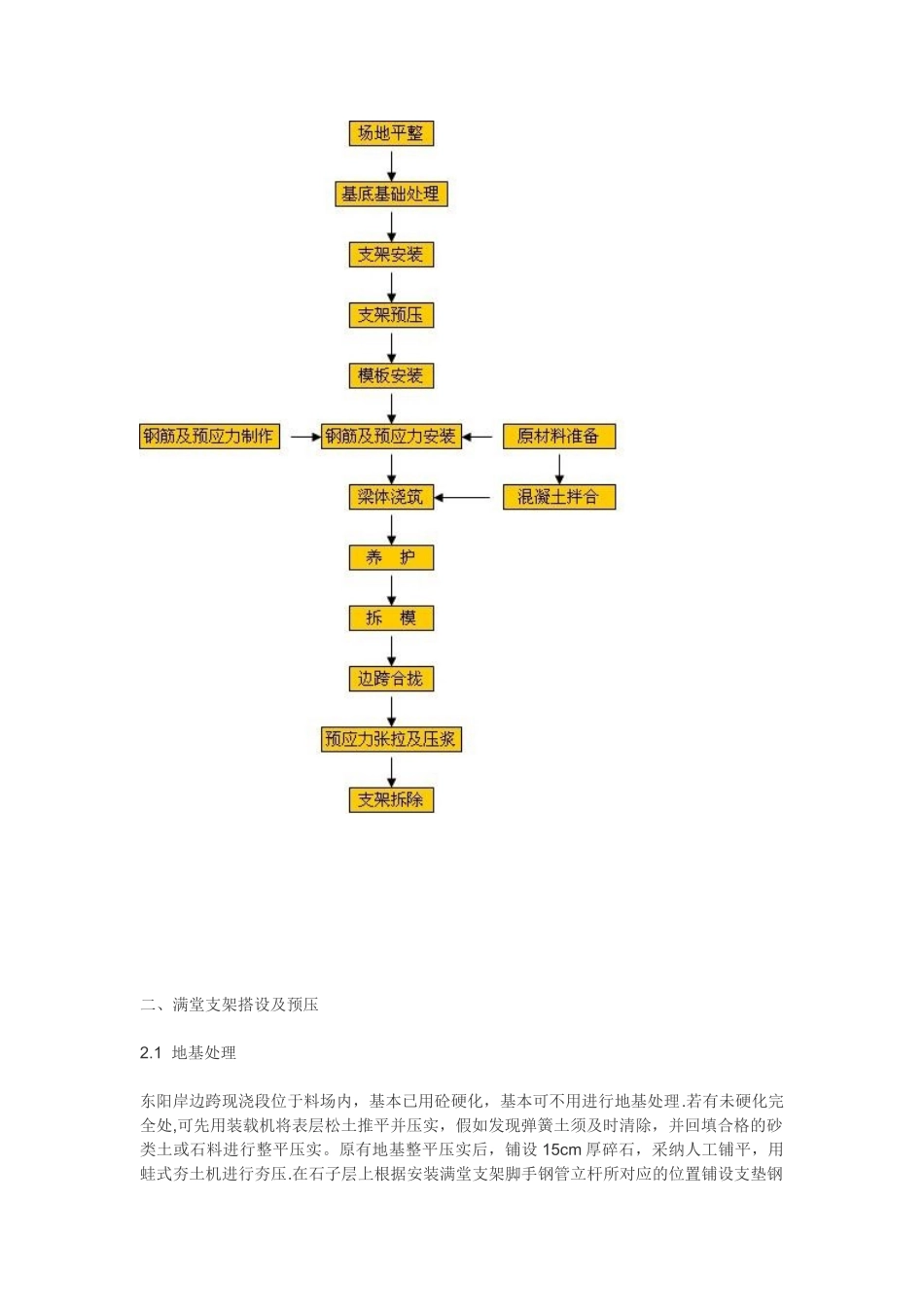

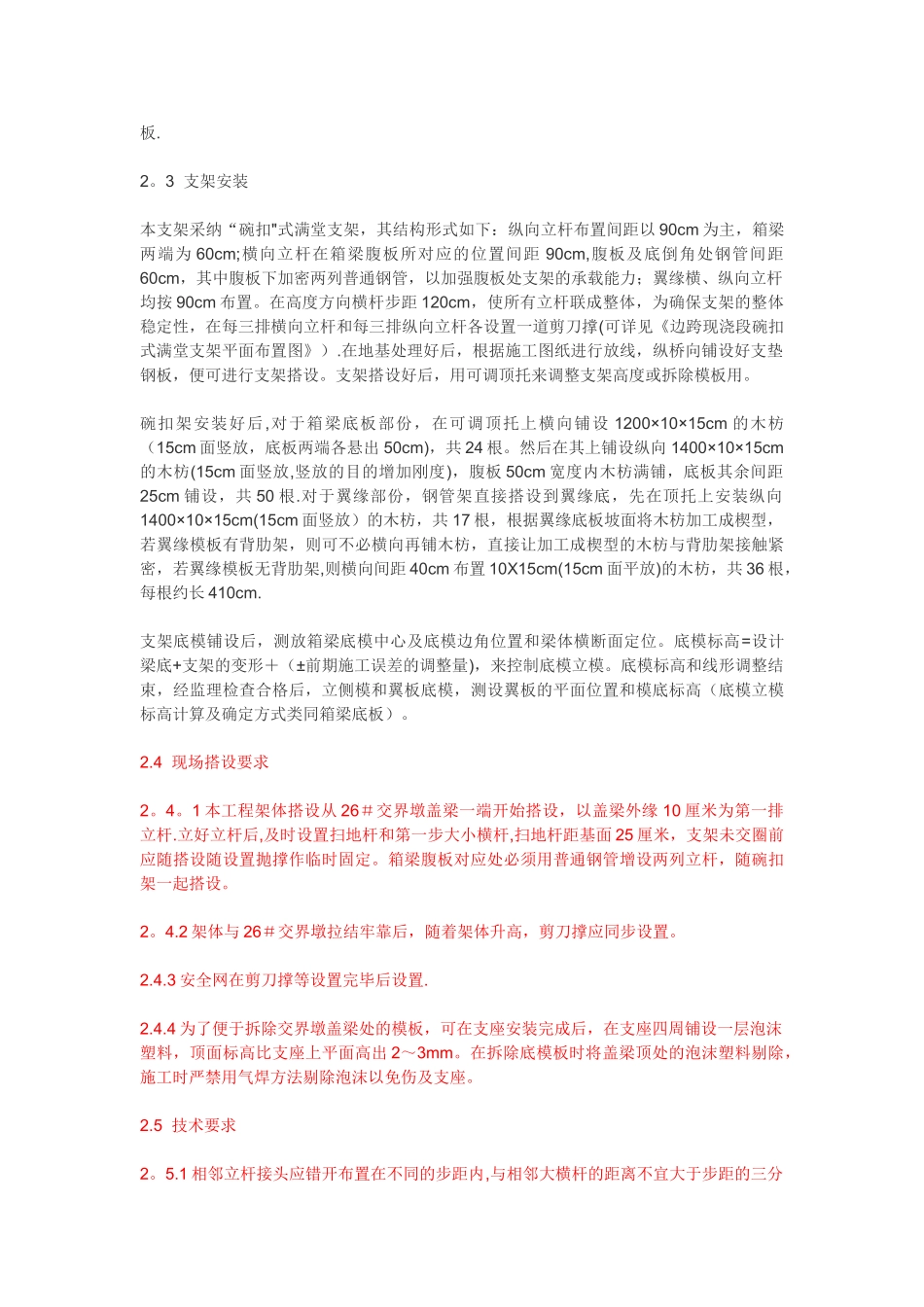

14 米边跨现浇箱梁满堂支架施工方案一、概述1。1 工程概况碚东嘉陵江大桥现浇箱梁为单箱单室结构，每边跨现浇段长 14m，顶板宽 19m，底板宽11m，翼板悬臂长 4m，箱梁顶板设置成 1.5%双向横坡，梁高 4m,腹板厚 50cm，底板厚32cm.边跨现浇梁端设一道 2m 厚横隔板，且设置人洞以便施工，边跨梁段底板也设有一人洞供施工及成桥运营后检查用.箱梁为三向预应力结构.所有纵向预应力采纳大吨位群锚体系，顶板预应力钢束采纳22ΦS15。24 钢绞线束，其标准强度为 1860MPa，底板预应力钢束采纳 19ΦS15.24 钢绞线。横向预应力采纳 3ΦS15.24 钢绞线，其标准强度为 1860MPa,扁锚体系,间距 0.5m，规格为 BM15—3，采纳一端张拉、另一端固定的锚固方式,张拉端与固定端沿桥纵向交错布置。竖向预应力采纳 4ΦS15。24 钢绞线，纵向间距 50cm.1。2 施工方法简介东阳岸现浇段位于料场内，场地已硬化，无需再处理地基,采纳扣件式满堂支架现浇施工工艺进行施工.施工时，翼缘模板及外侧模采纳定制钢模板，内模采纳组合钢模板，底模采纳大块钢模板或竹胶板,内模支撑采纳 φ48×3.5mm 脚手管做排架.1.3 施工工艺流程 二、满堂支架搭设及预压2.1 地基处理东阳岸边跨现浇段位于料场内，基本已用砼硬化，基本可不用进行地基处理.若有未硬化完全处,可先用装载机将表层松土推平并压实，假如发现弹簧土须及时清除，并回填合格的砂类土或石料进行整平压实。原有地基整平压实后，铺设 15cm 厚碎石，采纳人工铺平，用蛙式夯土机进行夯压.在石子层上根据安装满堂支架脚手钢管立杆所对应的位置铺设支垫钢板.2。3 支架安装本支架采纳“碗扣"式满堂支架，其结构形式如下：纵向立杆布置间距以 90cm 为主，箱梁两端为 60cm;横向立杆在箱梁腹板所对应的位置间距 90cm,腹板及底倒角处钢管间距60cm，其中腹板下加密两列普通钢管，以加强腹板处支架的承载能力；翼缘横、纵向立杆均按 90cm 布置。在高度方向横杆步距 120cm，使所有立杆联成整体，为确保支架的整体稳定性，在每三排横向立杆和每三排纵向立杆各设置一道剪刀撑(可详见《边跨现浇段碗扣式满堂支架平面布置图》）.在地基处理好后，根据施工图纸进行放线，纵桥向铺设好支垫钢板，便可进行支架搭设。支架搭设好后，用可调顶托来调整支架高度或拆除模板用。碗扣架安装好后,对于箱梁底板部份，在可调顶托上横向铺设 1200×10×15cm 的木枋（15cm 面竖放，底板两端各悬出 50cm)，共 24 根。然...
