19、压力管道施工方案

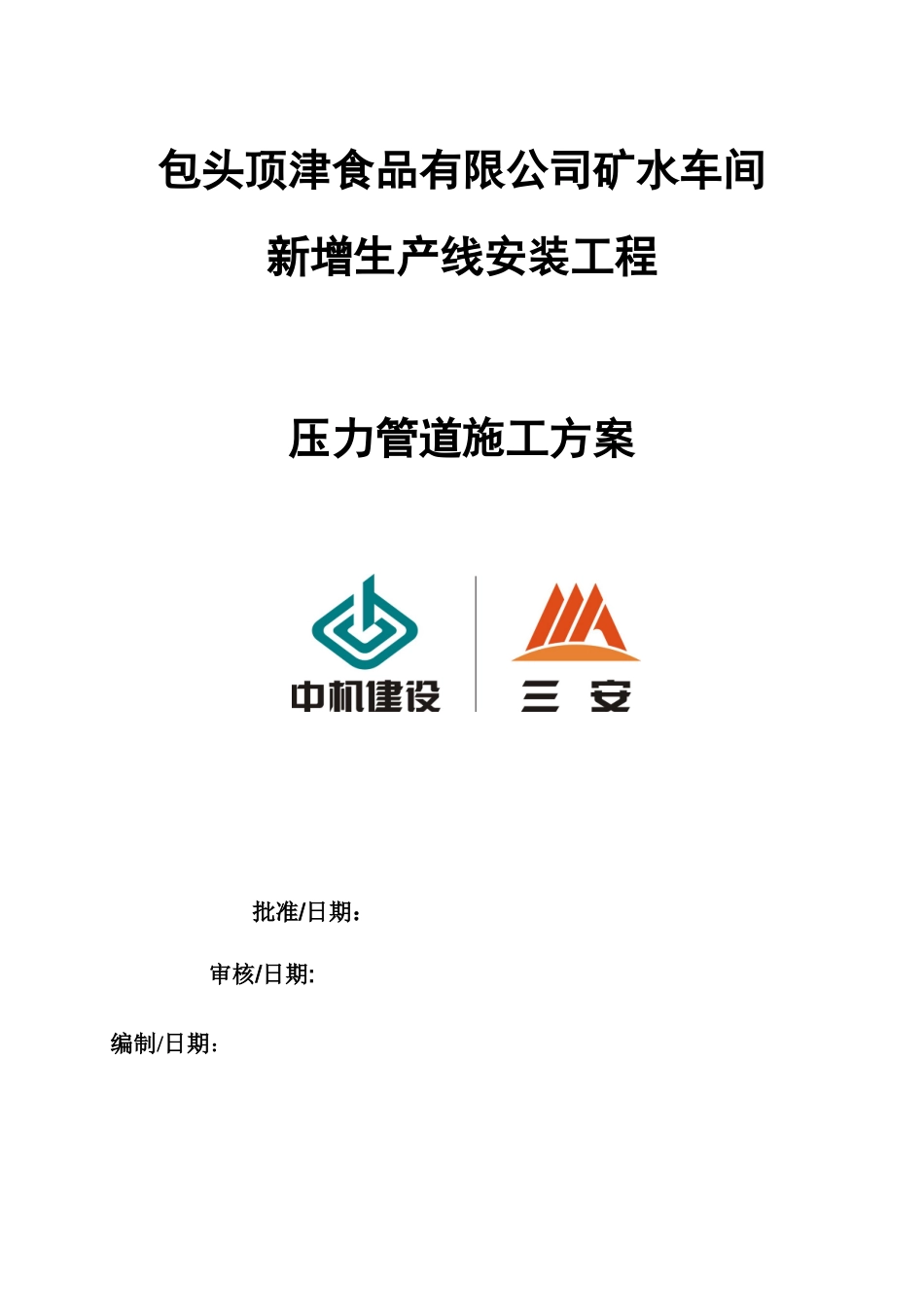

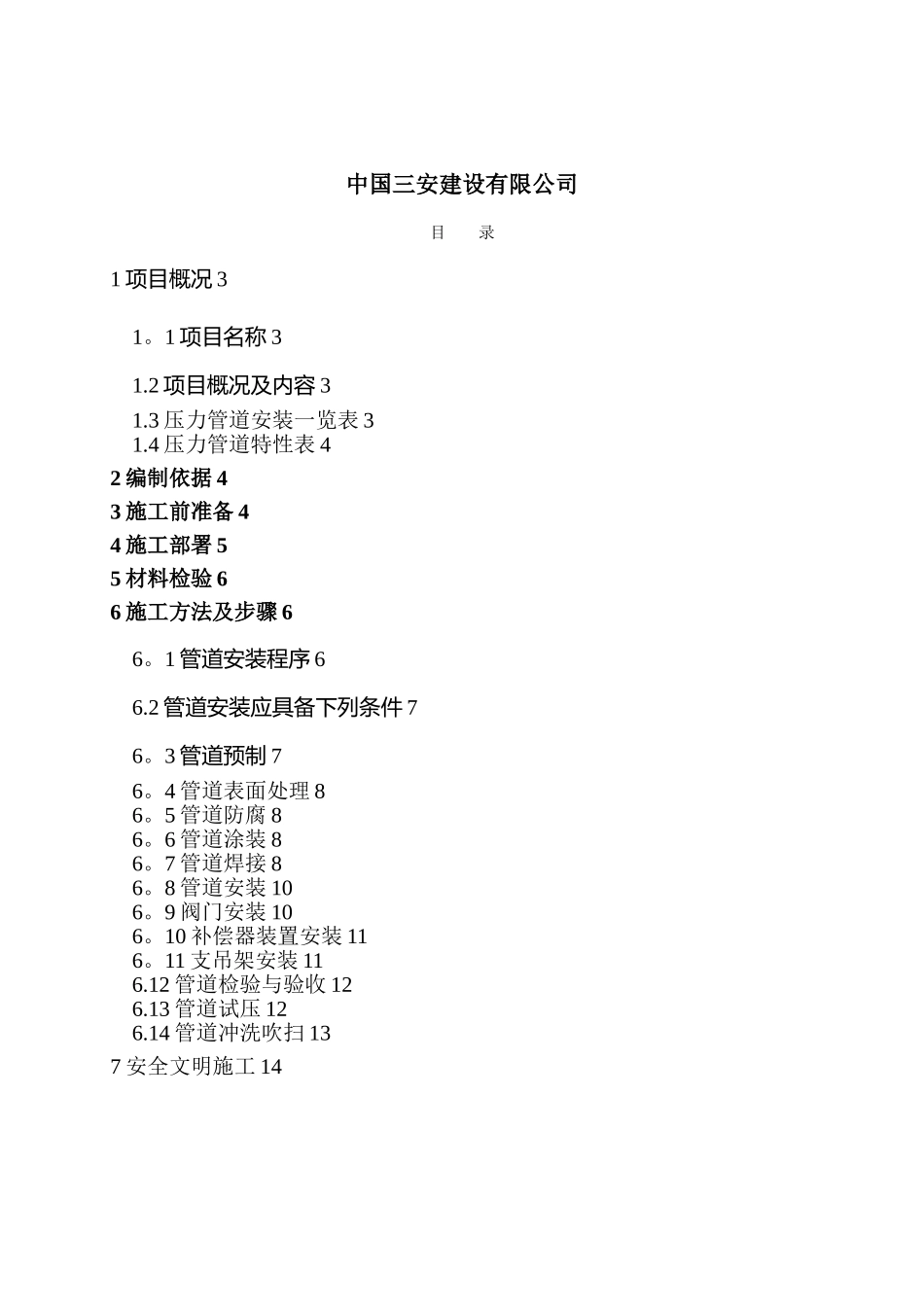

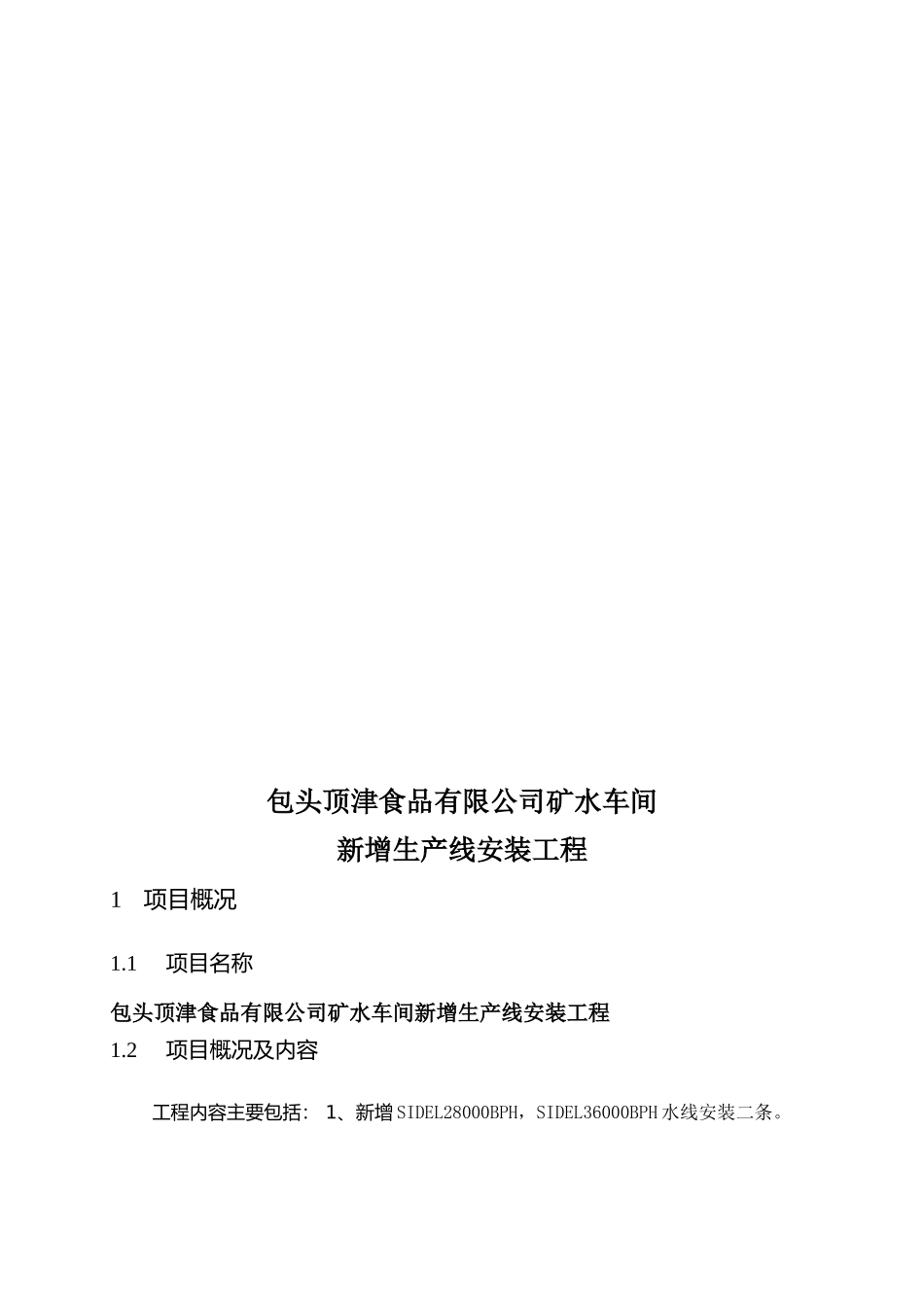

包头顶津食品有限公司矿水车间新增生产线安装工程压力管道施工方案批准/日期： 审核/日期:编制/日期：中国三安建设有限公司目 录1 项目概况 31。1 项目名称 31.2 项目概况及内容 31.3 压力管道安装一览表 31.4 压力管道特性表 42 编制依据 43 施工前准备 44 施工部署 55 材料检验 66 施工方法及步骤 66。1 管道安装程序 66.2 管道安装应具备下列条件 76。3 管道预制 76。4 管道表面处理 86。5 管道防腐 86。6 管道涂装 86。7 管道焊接 86。8 管道安装 106。9 阀门安装 106。10 补偿器装置安装 116。11 支吊架安装 116.12 管道检验与验收 126.13 管道试压 126.14 管道冲洗吹扫 137 安全文明施工 14包头顶津食品有限公司矿水车间新增生产线安装工程1项目概况1.1项目名称包头顶津食品有限公司矿水车间新增生产线安装工程1.2项目概况及内容工程内容主要包括： 1、新增 SIDEL28000BPH，SIDEL36000BPH 水线安装二条。2、2 套瓶胚机安装、低压空压机 2 台.3、相关公共管线及其配套设施的制做、安装及其它附属设备的安装.其中公用管道系统包括:吹瓶机 40bar 高压压缩空气管道及公用 8bar 低压压缩空气管道的制作及安装。此项工程属于压力管道安装范畴.设计单位：XXXXXXXXXXXXXXXXXXXXXX1.3压力管道安装一览表序号名称规格材质设 计 温 度（℃)设 计 压 力(MPa）单 位数 量备注1压缩空气管XXXXXX常温XmXX23此表内容根据告知内容填写456789101112131.4压力管道特性表序号介质名称介 质代号类 别级别设 计 温度(℃)设计压力（MPa)试 验 介质试 验 压力（MPa）材质X 射 线检 测 比例合 格级别1压缩空气XXXXXXXXXXXXXXXX2蒸汽XXXXXXXXXXXXXXXX根据实际情况填写2编制依据2。1 XXXXXXXXXXXXXXX 设计的施工图2.2《现场设备、工业管道焊接工程施工及验收法律规范》（GB50236—2025）2。3《工业金属管道施工及验收法律规范》（GB50235—2025）2。4《工业金属管道工程质量检验评定标准》（GB50184—2025）2.5《室外热力管道支座》（97R412)3施工前准备3。1 熟悉图纸、检查图纸、设计文件是否齐全。3.2 做好图纸会审、领悟设计意图.设计技术交底:压力管道施工前，工程项目经理部应请建设单位（或监理公司）组织该项目设计单位及相关部门对参加施工人员进行设计交底，由设计人员介绍设计意图，提出对施工材料、施工方法与质量的要求等。3。3 分层次做好施工技术交底明确工程任...
