1、高速公路光缆吹缆施工工艺工法

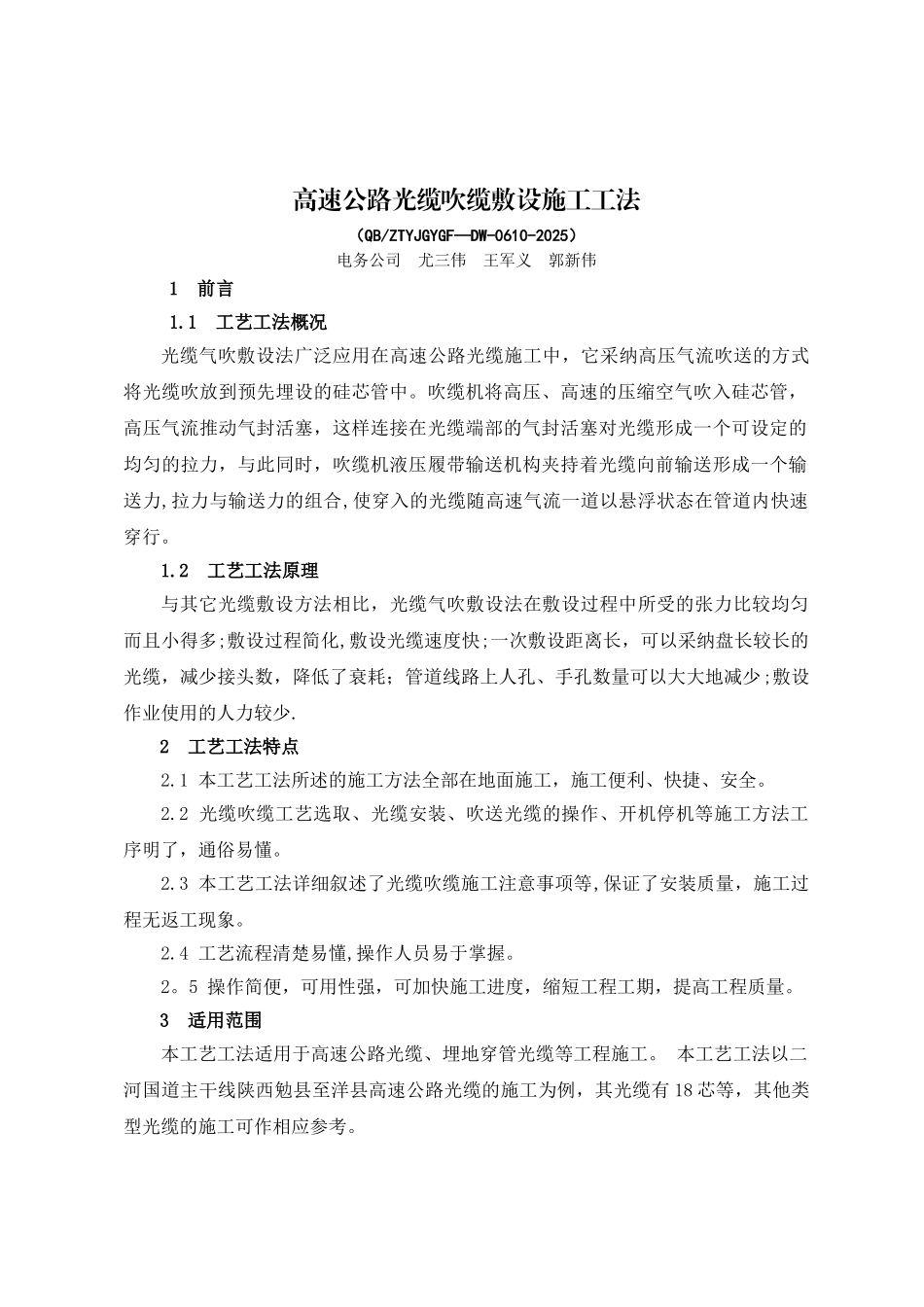

高速公路光缆吹缆敷设施工工法（QB/ZTYJGYGF—DW-0610-2025）电务公司 尤三伟 王军义 郭新伟1 前言 1.1 工艺工法概况光缆气吹敷设法广泛应用在高速公路光缆施工中，它采纳高压气流吹送的方式将光缆吹放到预先埋设的硅芯管中。吹缆机将高压、高速的压缩空气吹入硅芯管，高压气流推动气封活塞，这样连接在光缆端部的气封活塞对光缆形成一个可设定的均匀的拉力，与此同时，吹缆机液压履带输送机构夹持着光缆向前输送形成一个输送力,拉力与输送力的组合,使穿入的光缆随高速气流一道以悬浮状态在管道内快速穿行。1.2 工艺工法原理与其它光缆敷设方法相比，光缆气吹敷设法在敷设过程中所受的张力比较均匀而且小得多;敷设过程简化,敷设光缆速度快;一次敷设距离长，可以采纳盘长较长的光缆，减少接头数，降低了衰耗；管道线路上人孔、手孔数量可以大大地减少;敷设作业使用的人力较少.2 工艺工法特点2.1 本工艺工法所述的施工方法全部在地面施工，施工便利、快捷、安全。2.2 光缆吹缆工艺选取、光缆安装、吹送光缆的操作、开机停机等施工方法工序明了，通俗易懂。2.3 本工艺工法详细叙述了光缆吹缆施工注意事项等,保证了安装质量，施工过程无返工现象。2.4 工艺流程清楚易懂,操作人员易于掌握。2。5 操作简便，可用性强，可加快施工进度，缩短工程工期，提高工程质量。3 适用范围本工艺工法适用于高速公路光缆、埋地穿管光缆等工程施工。 本工艺工法以二河国道主干线陕西勉县至洋县高速公路光缆的施工为例，其光缆有 18 芯等，其他类型光缆的施工可作相应参考。4 主要技术标准《公路工程质量检验评定标准 第二部分 机电工程》（JTG F80.2-2025)标准.5 施工方法光缆施工前进行施工前准备、路由复测和光缆配盘，为后面的吹缆法敷设光缆奠定了良好的基础.光缆敷设时合理选取吹缆施工工艺参数，如光缆外径与硅芯管内径的关系、压缩空气压力和液压输送力、合适的作业环境温度、空气压缩机选型,以及进行密闭实验和管道润滑等，确保吹缆作业顺利进行。吹缆时要合理进行吹缆长度的设定，并尽可能选择由上往下的地点进行吹缆作业。6 工艺流程及操作要点6.1 吹缆法光缆敷设流程图吹缆法光缆敷设流程如图 1.图 1 吹缆法光缆敷设顺序图6。2 施工准备6。2。1 施工前准备1 敷设光、电缆前，应对每盘光、电缆进行主要技术指标检查测试(开盘检查测)。2 安装工艺检测。光电缆规格、使用管道孔位、光电缆接续规格和质量、光电缆走向和固定、光...
