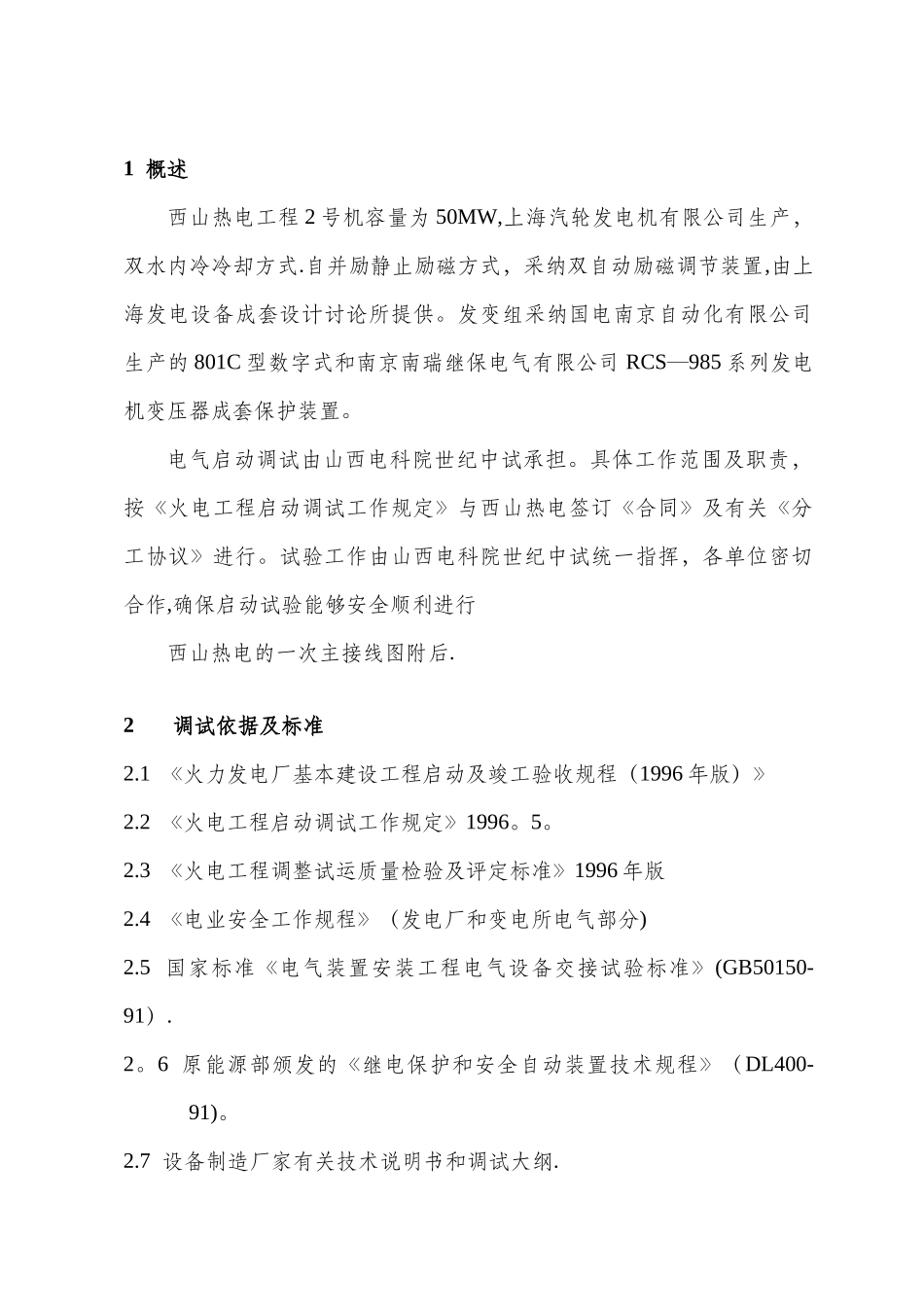

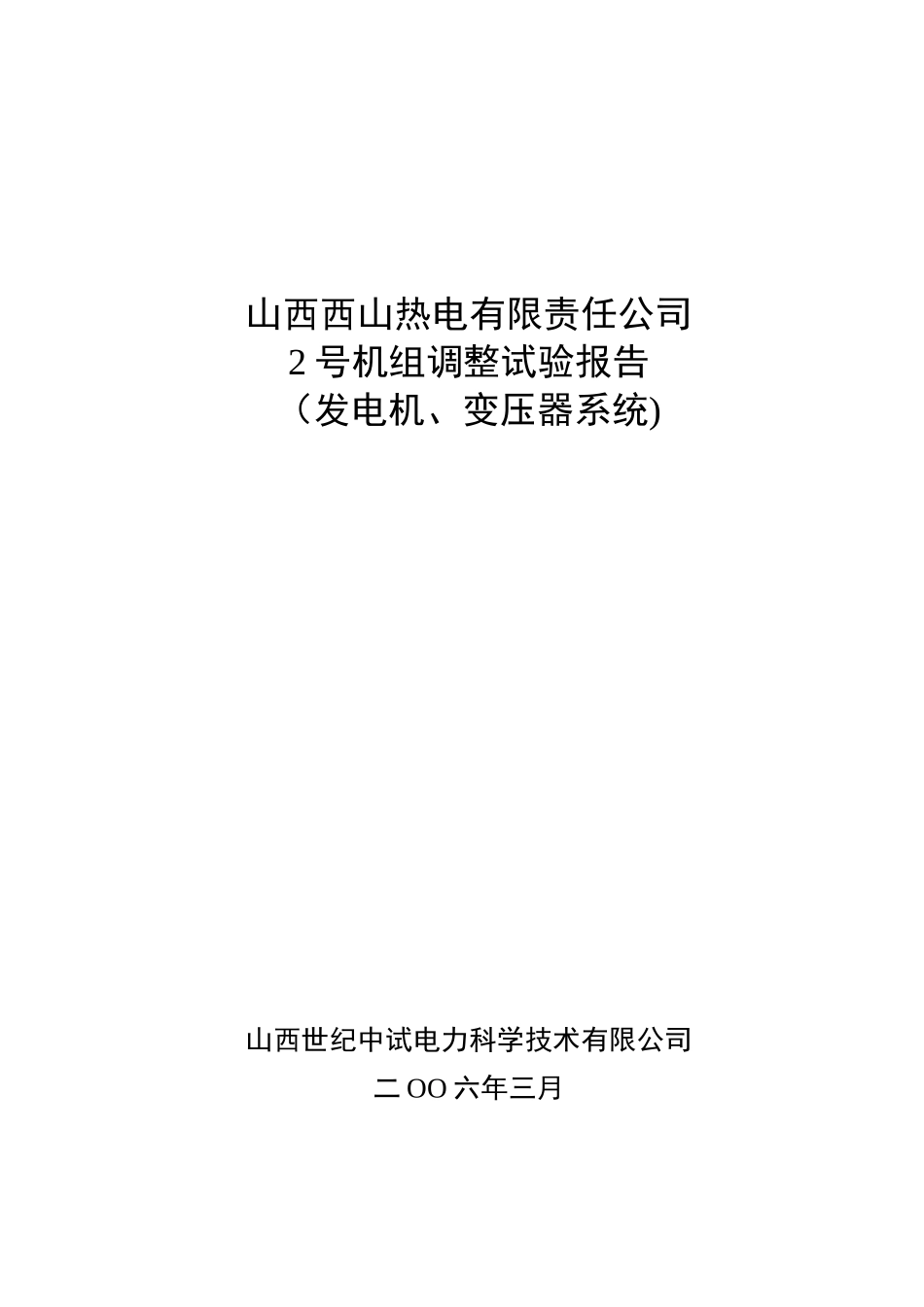

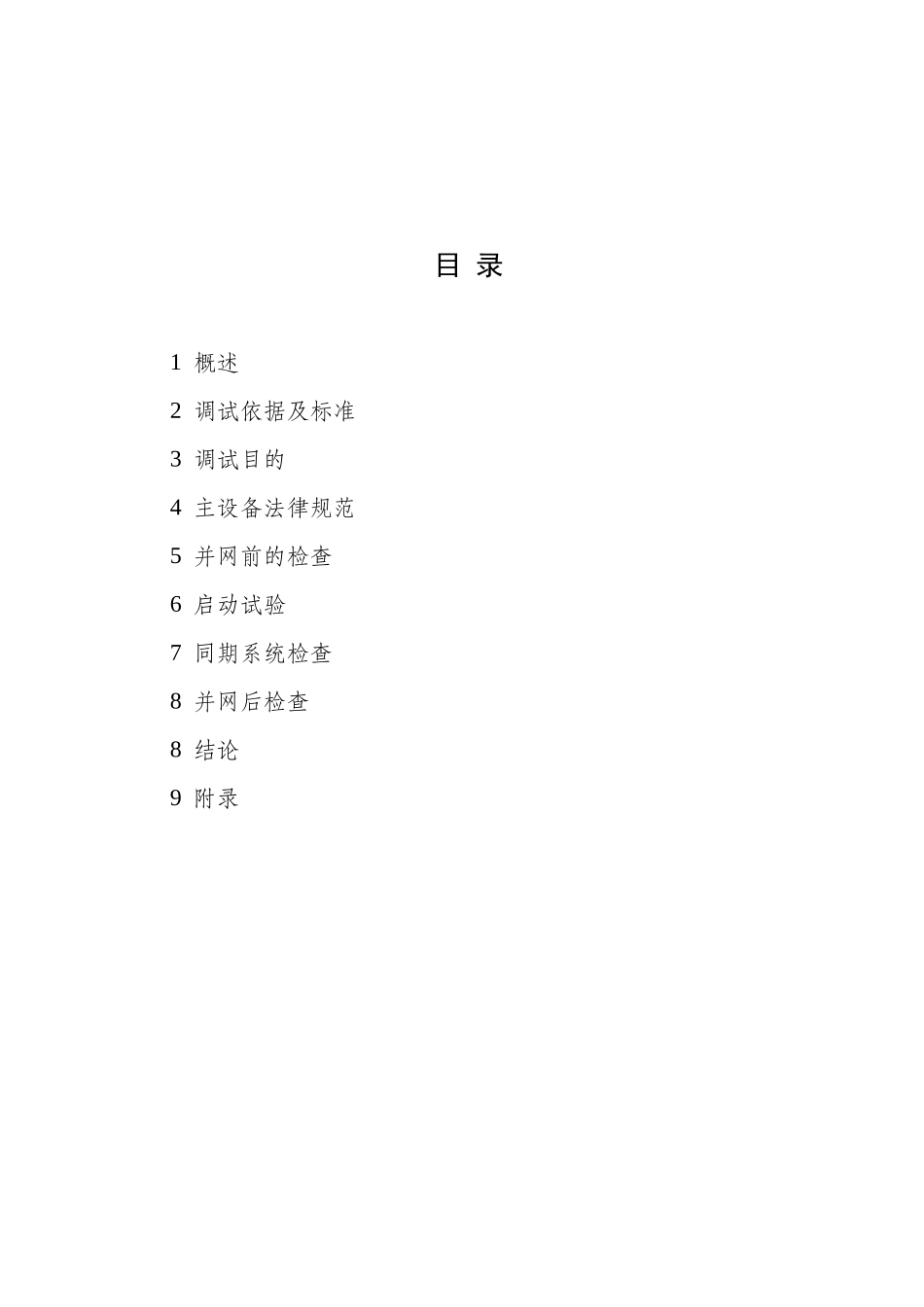

山西西山热电有限责任公司2 号机组调整试验报告（发电机、变压器系统)山西世纪中试电力科学技术有限公司二 OO 六年三月目 录1 概述2 调试依据及标准3 调试目的4 主设备法律规范5 并网前的检查6 启动试验7 同期系统检查8 并网后检查8 结论9 附录1 概述西山热电工程 2 号机容量为 50MW,上海汽轮发电机有限公司生产，双水内冷冷却方式.自并励静止励磁方式，采纳双自动励磁调节装置,由上海发电设备成套设计讨论所提供。发变组采纳国电南京自动化有限公司生产的 801C 型数字式和南京南瑞继保电气有限公司 RCS—985 系列发电机变压器成套保护装置。电气启动调试由山西电科院世纪中试承担。具体工作范围及职责，按《火电工程启动调试工作规定》与西山热电签订《合同》及有关《分工协议》进行。试验工作由山西电科院世纪中试统一指挥，各单位密切合作,确保启动试验能够安全顺利进行西山热电的一次主接线图附后.2调试依据及标准2.1 《火力发电厂基本建设工程启动及竣工验收规程（1996 年版）》2.2 《火电工程启动调试工作规定》1996。5。2.3 《火电工程调整试运质量检验及评定标准》1996 年版2.4 《电业安全工作规程》（发电厂和变电所电气部分)2.5 国家标准《电气装置安装工程电气设备交接试验标准》(GB50150-91）.2。6 原能源部颁发的《继电保护和安全自动装置技术规程》（DL400-91)。2.7 设备制造厂家有关技术说明书和调试大纲.3 调试目的3.1 按《火力发电厂基本建设工程启动及竣工验收规程（1996 年版）及其相关规程》要求，完成西山电厂工程电气启动试验。4 主设备法律规范4。1 发电机铭牌型号QFS功率60000KW额定电压10500V额定电流4125A额定转速3000r/min励磁电流1308A励磁电压221V4.2 主变压器铭牌型号SFP10—63000/220额定容量63000KVA额定电压230±2×2.5%/10。5KV额定电流158。1/3464A短路阻抗114。76Ω励磁电流1308A冷却方式OFAF常州变压器厂4.3 主变高压侧开关型号LW25—252额定电流4000A额定电压252KV额定短路开断电流40jkA西安西开高压电气股份有限公司4。4 220KV 线路断路器型号LW25—252额定电流4000A额定电压252KV额定短路开断电流40kA西安西开高压电气股份有限公司4。5 发电机出口断路器型号LYN67—12—28额定电流4000A额定电压10。5KV主母线额定电流4000A北京北开电气股份有限公司制造4.6 发电机电压互感器铭牌额定电压比LYN67-12-28额定输出（VA）90A准确级0。5极限输出（VA）4000A大连第一...
