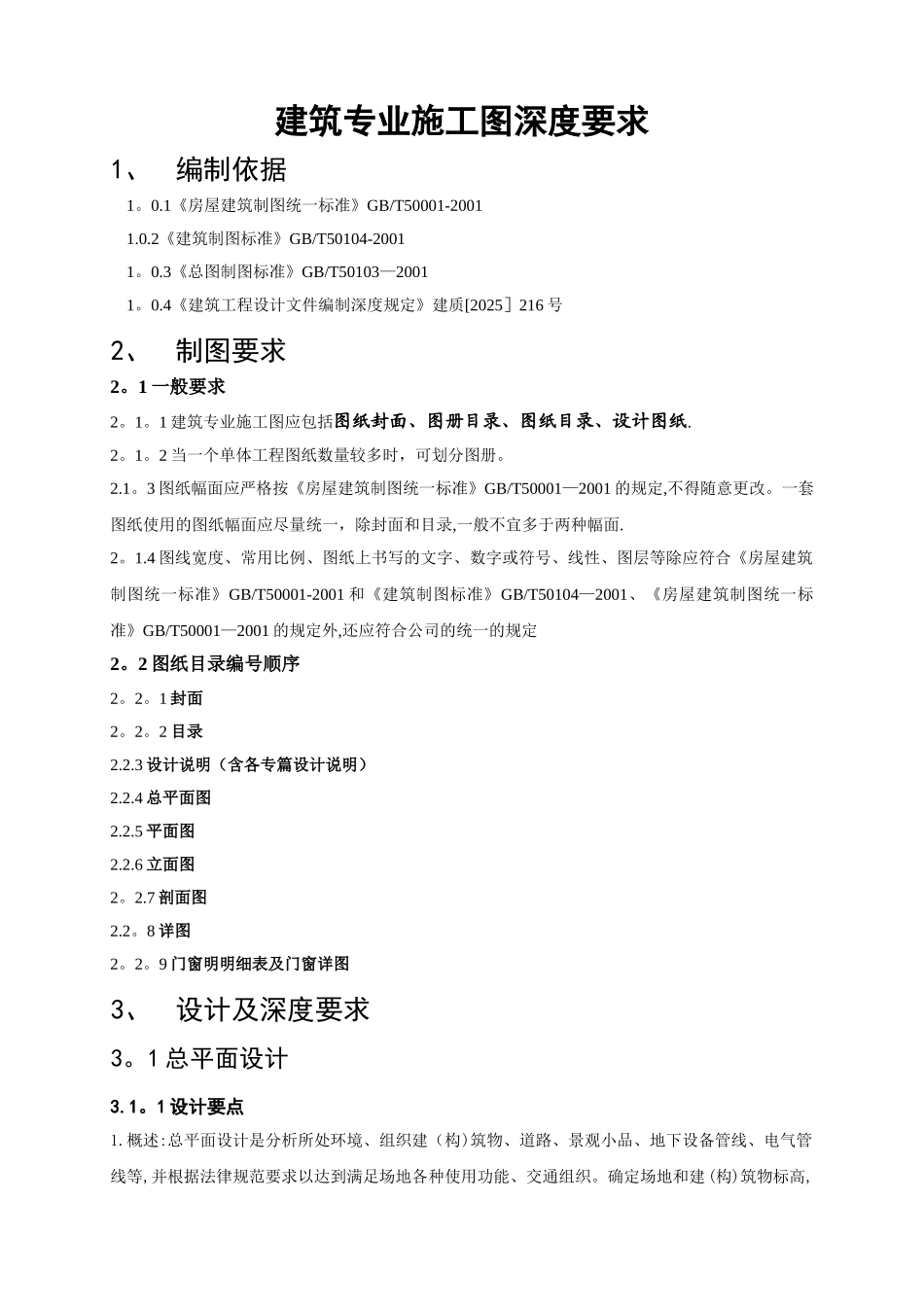

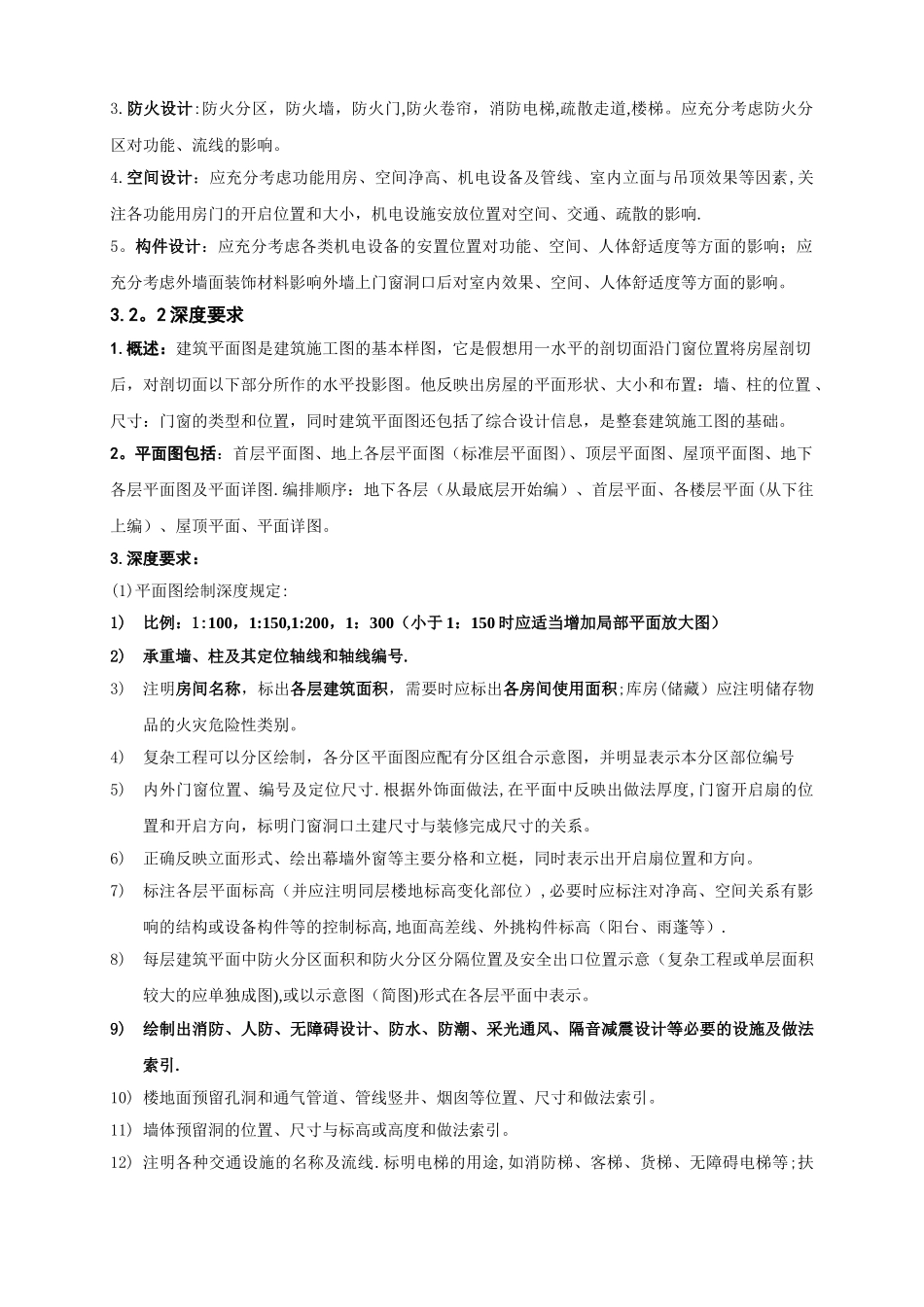

建筑专业施工图深度要求1、编制依据1。0.1《房屋建筑制图统一标准》GB/T50001-20011.0.2《建筑制图标准》GB/T50104-20011。0.3《总图制图标准》GB/T50103—20011。0.4《建筑工程设计文件编制深度规定》建质[2025］216 号2、制图要求2。1 一般要求2。1。1 建筑专业施工图应包括图纸封面、图册目录、图纸目录、设计图纸.2。1。2 当一个单体工程图纸数量较多时，可划分图册。2.1。3 图纸幅面应严格按《房屋建筑制图统一标准》GB/T50001—2001 的规定,不得随意更改。一套图纸使用的图纸幅面应尽量统一，除封面和目录,一般不宜多于两种幅面.2。1.4 图线宽度、常用比例、图纸上书写的文字、数字或符号、线性、图层等除应符合《房屋建筑制图统一标准》GB/T50001-2001 和《建筑制图标准》GB/T50104—2001、《房屋建筑制图统一标准》GB/T50001—2001 的规定外,还应符合公司的统一的规定2。2 图纸目录编号顺序2。2。1 封面2。2。2 目录2.2.3 设计说明（含各专篇设计说明）2.2.4 总平面图2.2.5 平面图2.2.6 立面图2。2.7 剖面图2.2。8 详图2。2。9 门窗明明细表及门窗详图3、设计及深度要求3。1 总平面设计3.1。1 设计要点1.概述:总平面设计是分析所处环境、组织建（构)筑物、道路、景观小品、地下设备管线、电气管线等,并根据法律规范要求以达到满足场地各种使用功能、交通组织。确定场地和建(构)筑物标高,组织场地地面排水，协调各种室外管线的敷设，制造优美宜人的室外环境设计。2。功能设计：各类功能用房合理布局，满足功能相对应的法律规范和规划设计要求3。交通设计：建筑物出入口,横向和竖向的交通流线，各级道路宽度、转弯半径、标高，区域内道路与城市道路的关系，停车场位置、尺寸、标高。4。防火设计:防火间距、消防登高面、消防登高场地、消防车道设置、人员消防通道等。5。管线设计3。1.2 深度要求1。概述：2.总平面图深度要求（1）保留的地形和地物（表达方式应避开造成对新设计内容的辨识的不便）.（2）场地四界的测量坐标，道路红线和建筑红线或用地界线的位置（3）本项目建筑物、构筑物等（人防工程、地下车库、油库、水池等隐蔽工程以虚线表示）的名称、轴线、轴号、层数、定位（三点定位坐标、相互关系尺寸，其中两点必须在一条线上），并加粗本项目建筑物、构筑物的外轮廓线。（4）标注本项目与邻近建筑或道路边线之间的距离。（5）本项目的出入口位置(包括人行、车行)、出入口与室外道路的连接关系。（6）指北针...
