2025年江门中职技能大赛企业网络管理

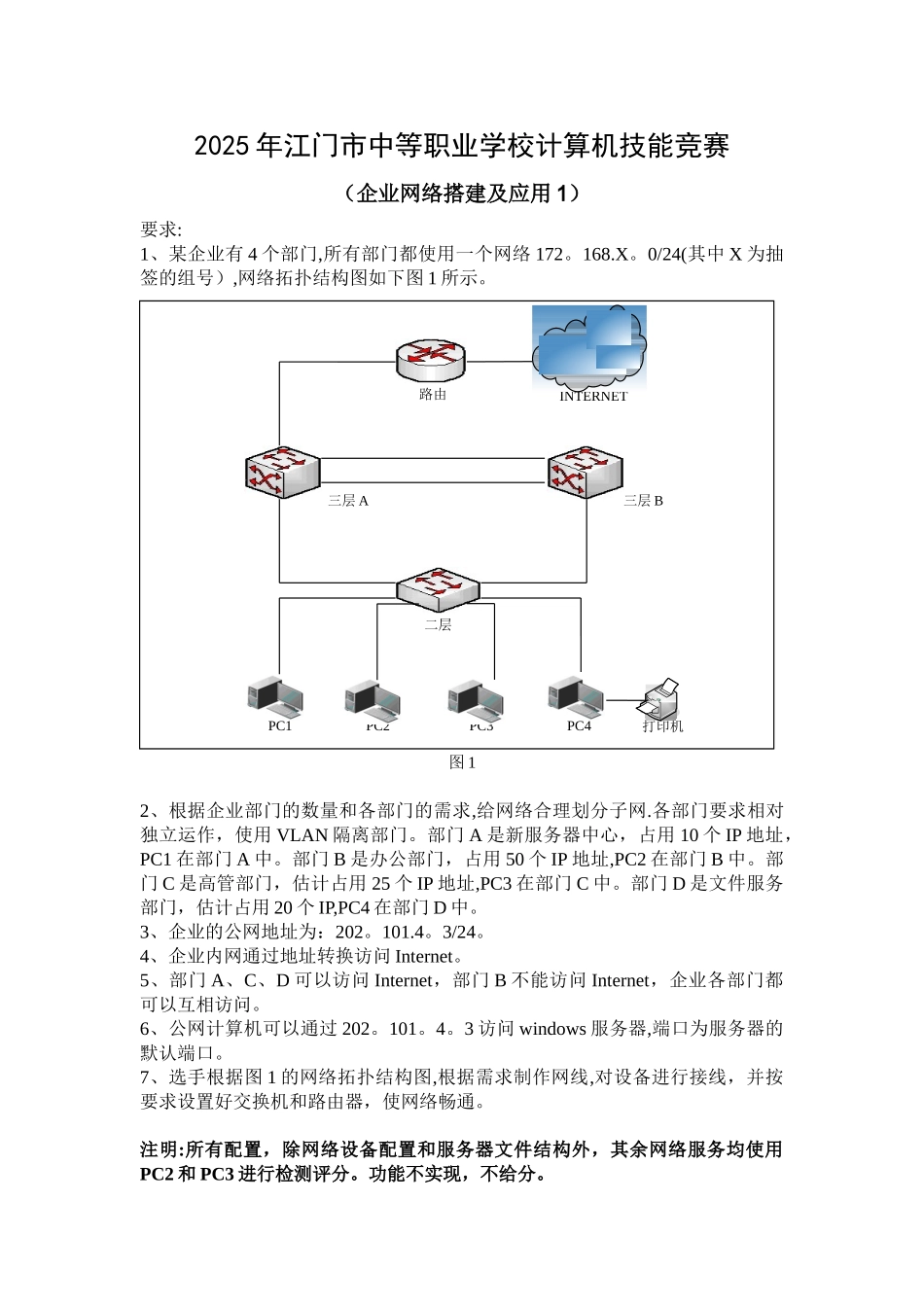

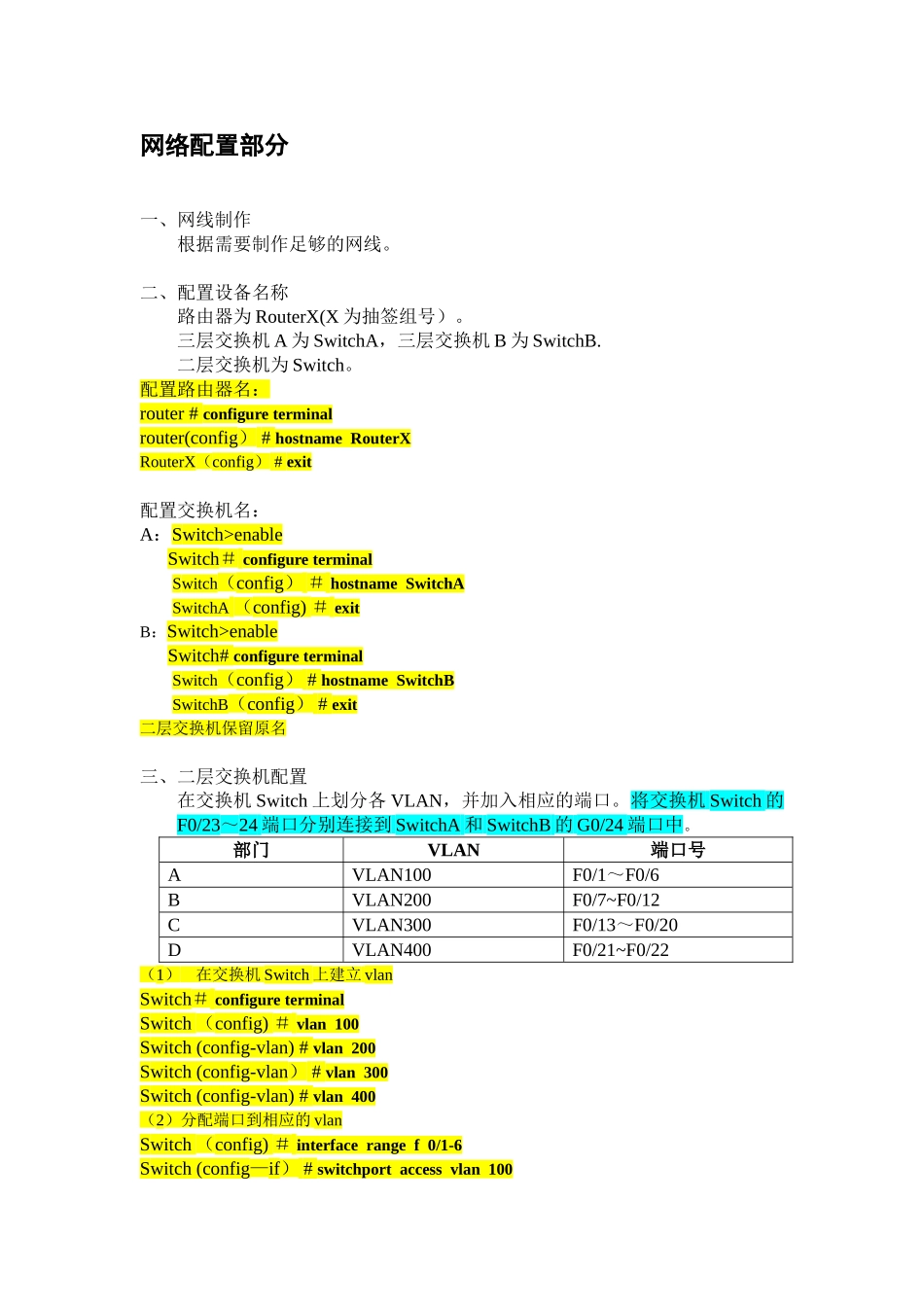

INTERNET打印机PC4PC1PC2PC3路由二层三层 B三层 A2025 年江门市中等职业学校计算机技能竞赛（企业网络搭建及应用 1）要求:1、某企业有 4 个部门,所有部门都使用一个网络 172。168.X。0/24(其中 X 为抽签的组号）,网络拓扑结构图如下图 1 所示。图 12、根据企业部门的数量和各部门的需求,给网络合理划分子网.各部门要求相对独立运作，使用 VLAN 隔离部门。部门 A 是新服务器中心，占用 10 个 IP 地址，PC1 在部门 A 中。部门 B 是办公部门，占用 50 个 IP 地址,PC2 在部门 B 中。部门 C 是高管部门，估计占用 25 个 IP 地址,PC3 在部门 C 中。部门 D 是文件服务部门，估计占用 20 个 IP,PC4 在部门 D 中。3、企业的公网地址为：202。101.4。3/24。4、企业内网通过地址转换访问 Internet。5、部门 A、C、D 可以访问 Internet，部门 B 不能访问 Internet，企业各部门都可以互相访问。6、公网计算机可以通过 202。101。4。3 访问 windows 服务器,端口为服务器的默认端口。7、选手根据图 1 的网络拓扑结构图,根据需求制作网线,对设备进行接线，并按要求设置好交换机和路由器，使网络畅通。注明:所有配置，除网络设备配置和服务器文件结构外，其余网络服务均使用PC2 和 PC3 进行检测评分。功能不实现，不给分。网络配置部分一、网线制作根据需要制作足够的网线。二、配置设备名称路由器为 RouterX(X 为抽签组号）。三层交换机 A 为 SwitchA，三层交换机 B 为 SwitchB.二层交换机为 Switch。配置路由器名：router # configure terminalrouter(config） # hostname RouterXRouterX（config） # exit配置交换机名：A：Switch>enableSwitch＃ configure terminalSwitch（config） ＃ hostname SwitchASwitchA （config) ＃ exitB：Switch>enableSwitch# configure terminalSwitch（config） # hostname SwitchBSwitchB（config） # exit二层交换机保留原名三、二层交换机配置在交换机 Switch 上划分各 VLAN，并加入相应的端口。将交换机 Switch 的F0/23～24 端口分别连接到 SwitchA 和 SwitchB 的 G0/24 端口中。部门VLAN端口号AVLAN100F0/1～F0/6BVLAN200F0/7~F0/12CVLAN300F0/13～F0/20DVLAN400F0/21~F0/22（1）在交换机 Switch 上建立 vlanSwitch＃ configure terminalSwitch （config) ＃ vlan 100Switch (config-vlan) # vl...
