20强度、气密性试验

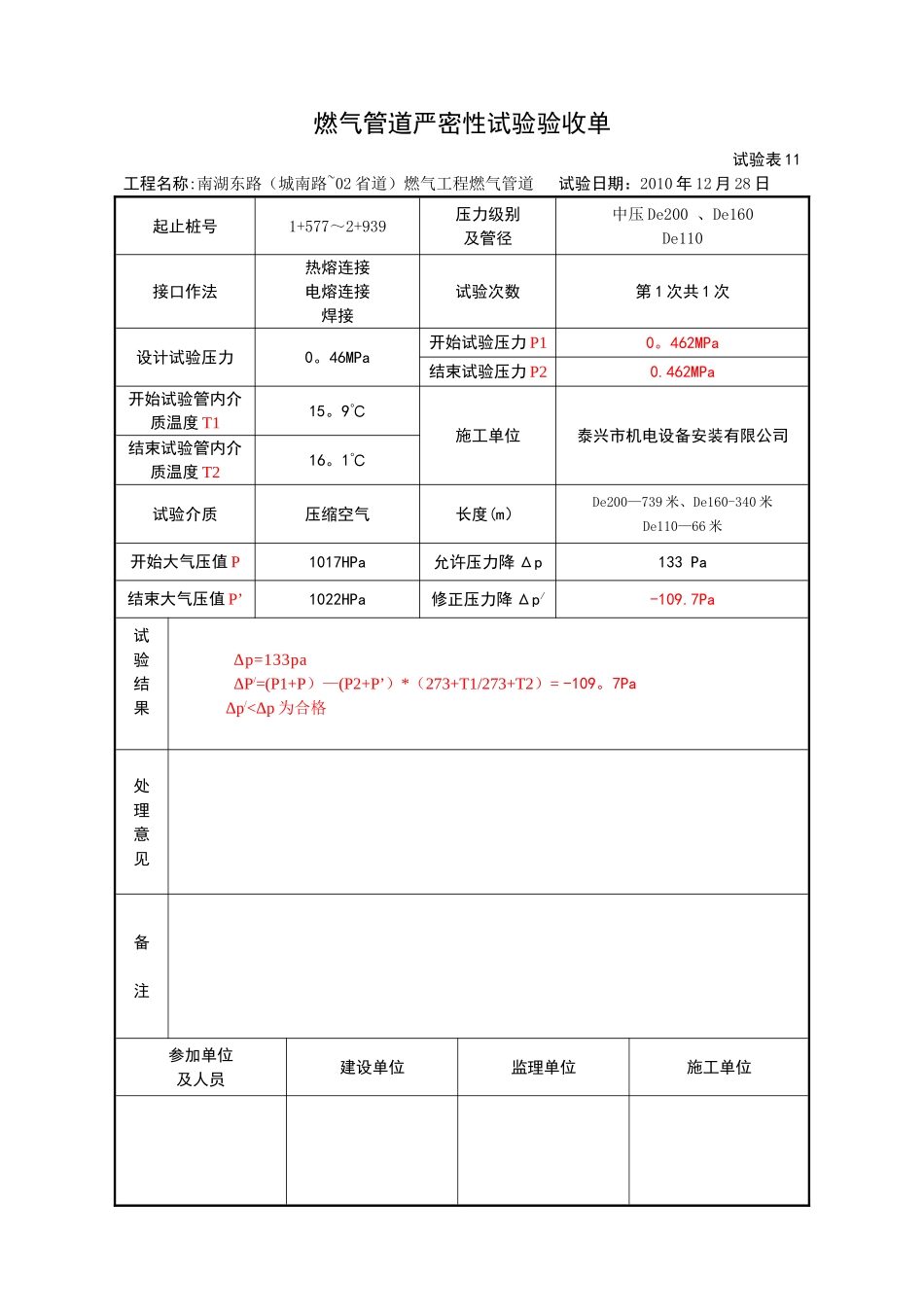

燃气管道严密性试验验收单试验表 11工程名称:南湖东路（城南路~02 省道）燃气工程燃气管道 试验日期：2010 年 12 月 28 日起止桩号1+577～2+939压力级别及管径中压 De200 、De160De110接口作法热熔连接电熔连接焊接试验次数第 1 次共 1 次设计试验压力0。46MPa开始试验压力 P10。462MPa结束试验压力 P20.462MPa开始试验管内介质温度 T115。9℃施工单位泰兴市机电设备安装有限公司结束试验管内介质温度 T216。1℃试验介质压缩空气长度(m）De200—739 米、De160-340 米De110—66 米开始大气压值 P1017HPa允许压力降 Δp133 Pa结束大气压值 P’1022HPa修正压力降 Δp/-109.7Pa试验结果Δp=133paΔP/=(P1+P）—(P2+P’）*（273+T1/273+T2）= -109。7PaΔp/<Δp 为合格处理意见备注参加单位及人员建设单位监理单位施工单位燃气管道强度试验记录 试验表 11工程名称:南湖东路(城南路～02 省道）燃气工程燃气管道 试验日期：2010 年 12 月 26 日起止桩号1+577～2+939管 径中压 De200 、De160De110接口作法热熔连接电熔连接管道材质PE 管试验压力0。612MPa施工单位泰兴市机电设备安装有限公司试验介质压缩空气试验结果: 缓慢升压至试验压力 50％ 0 。 305 MPa，对管线全线进行检查，无泄漏，继续升压至试验压力 0 。 612 MPa，稳压 1 小时，观察 30 分钟,压力表无压降。试验过程符合 CJJ33—2025法律规范要求，强度试验检查为合格。参加单位及人员建设单位监理单位施工单位燃气管道严密性试验验收单试验表 11工程名称：南湖东路（城南路～02 省道）燃气工程燃气管道 试验日期：2010 年 12 月 5 日起止桩号穿越管压力级别及管径中压 De200接口作法热熔连接电熔连接试验次数第 1 次共 1 次设计试验压力0.46MPa开始试验压力 P10。461MPa结束试验压力 P20.461MPa开始试验管内介质温度 T115.6℃施工单位泰兴市机电设备安装有限公司结束试验管内介质温度 T215。9℃试验介质压缩空气长度(m）De200—174 米开始大气压值 P1015HPa允许压力降 Δp133 Pa结束大气压值 P’1021HPa修正压力降 Δp/-15。26Pa试验结果Δp=133paΔP/=（P1+P)—(P2+P’)*（273+T1/273+T2）= -15。26PaΔp/〈Δp 为合格处理意见备注参加单位及人员建设单位监理单位施工单位燃气管道强度试验记录 试验表 11工程名称：南湖东路（城南路~02 省道）燃气工程燃气管道 试验日期：2010 年 12 月 3 日起止...
