20米预制梁吊装施工方案

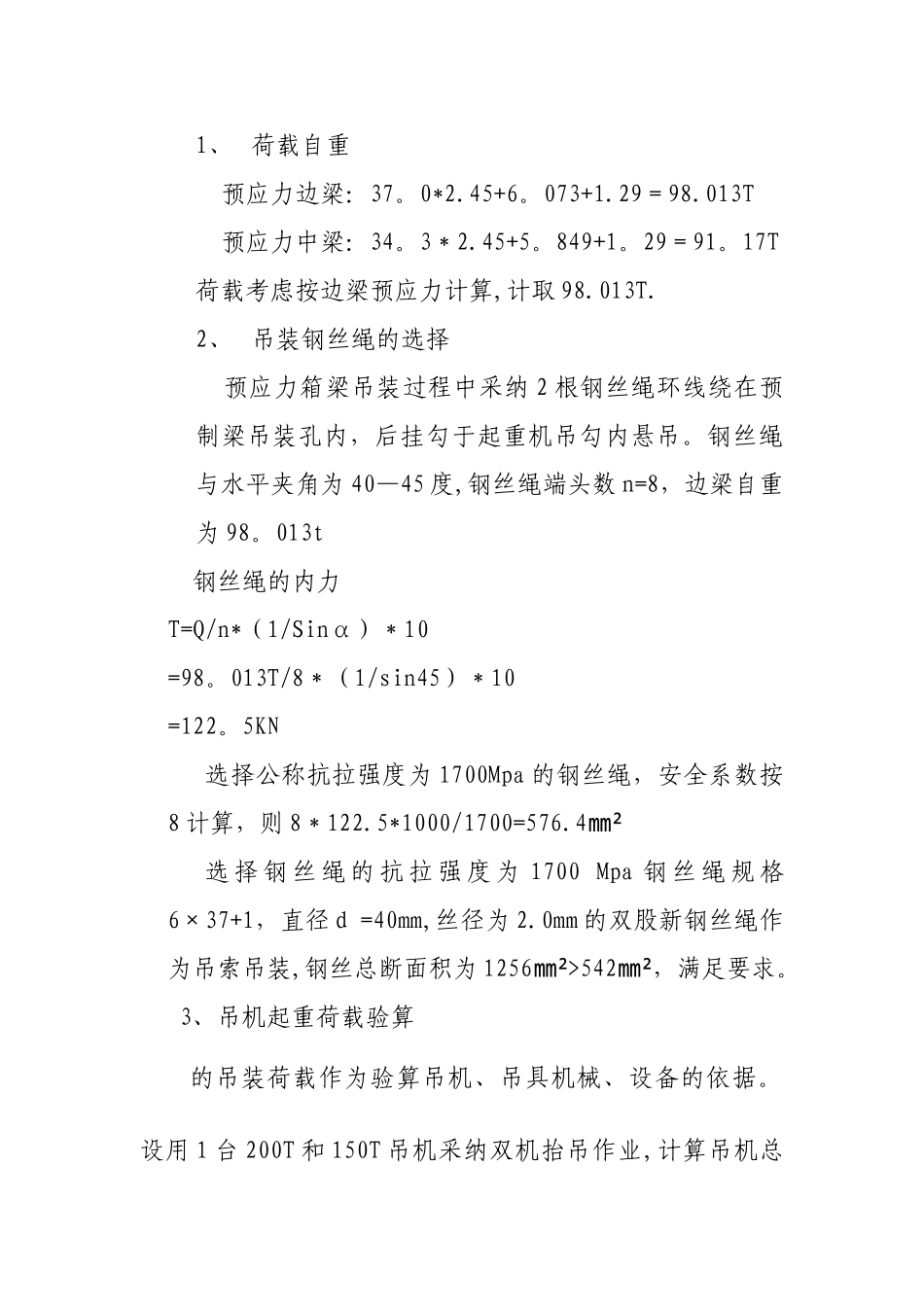

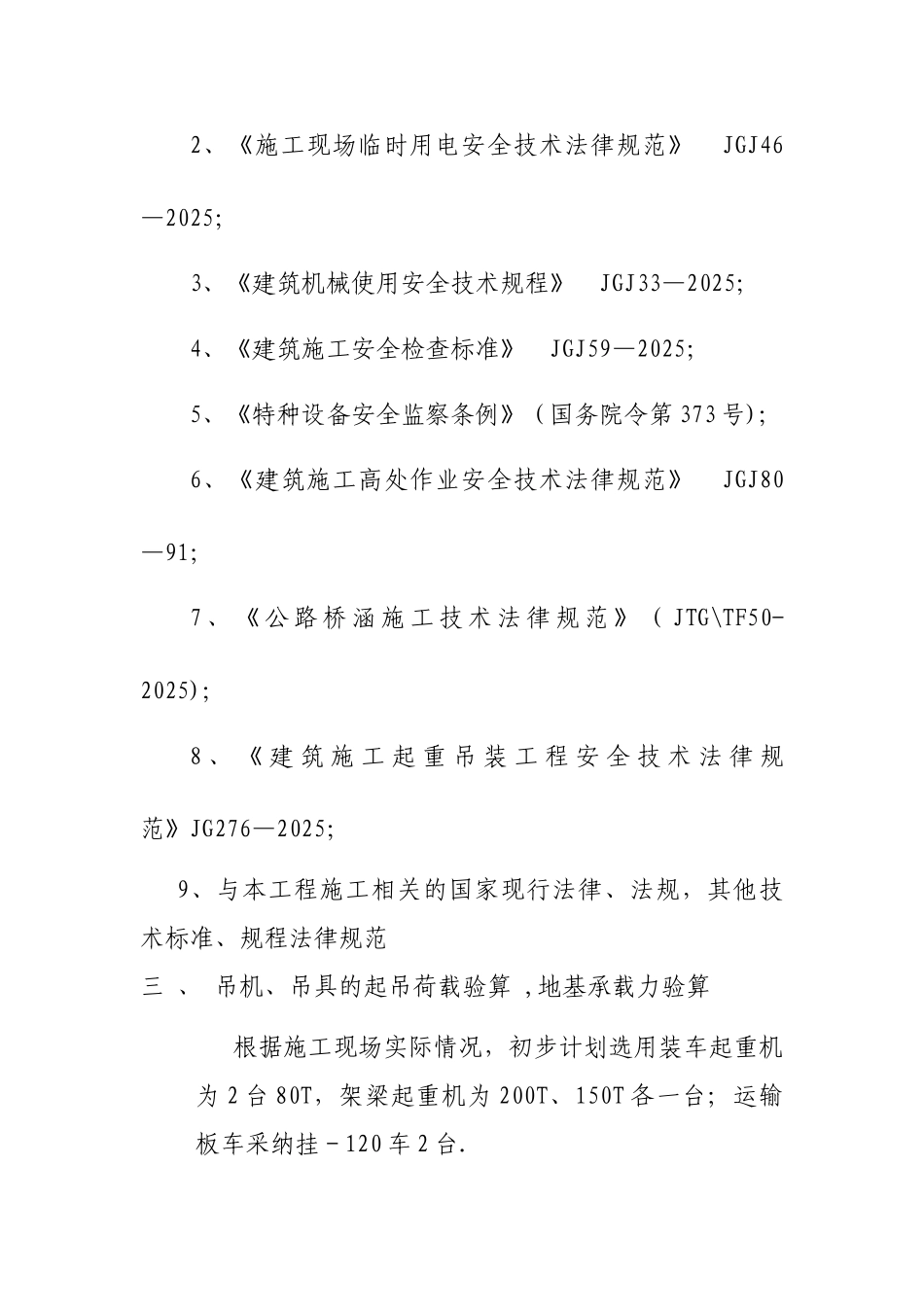

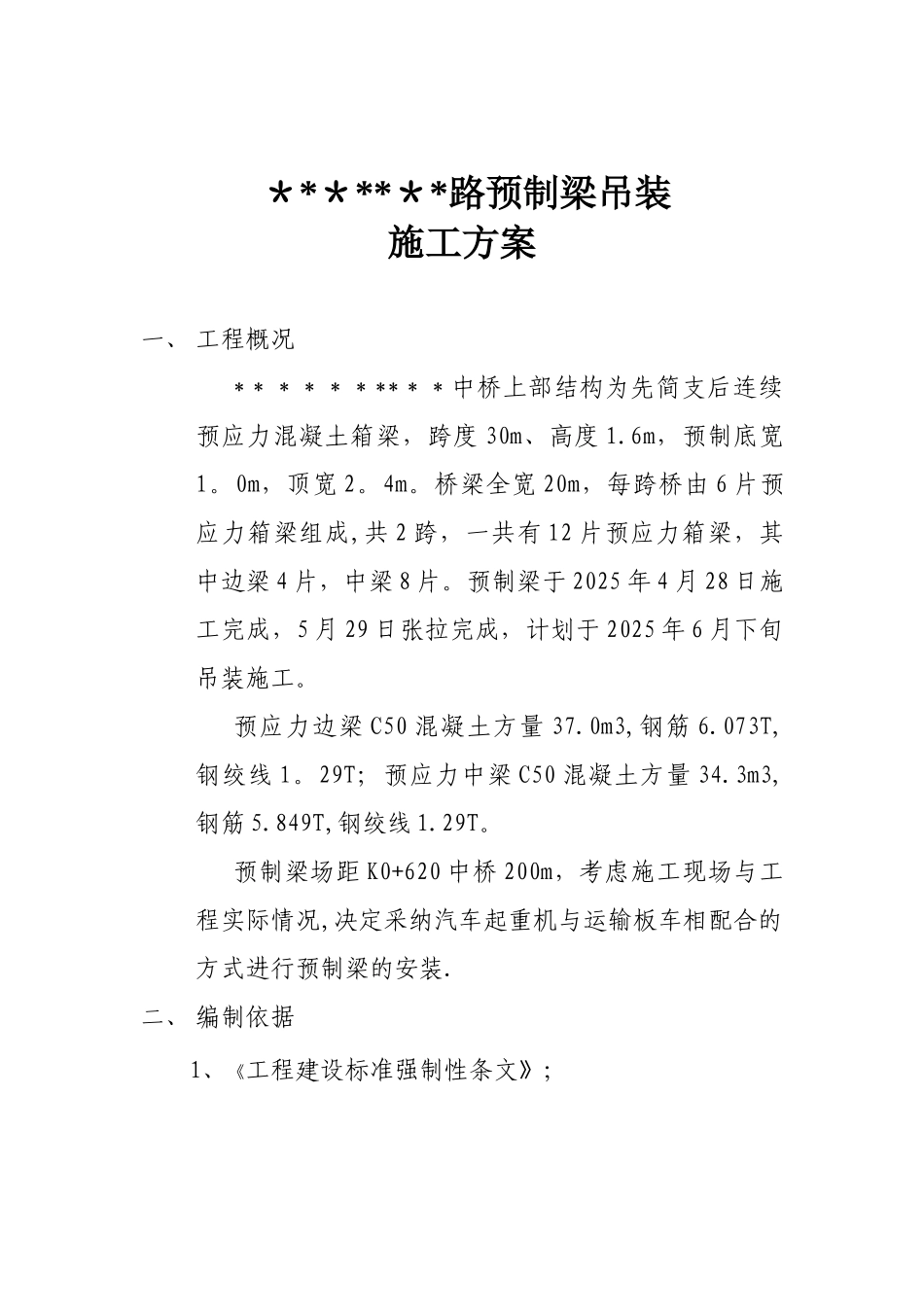

＊*＊**＊*路预制梁吊装施工方案一、 工程概况*＊＊＊＊＊**＊＊中桥上部结构为先简支后连续预应力混凝土箱梁，跨度 30m、高度 1.6m，预制底宽1。0m，顶宽 2。4m。桥梁全宽 20m，每跨桥由 6 片预应力箱梁组成,共 2 跨，一共有 12 片预应力箱梁，其中边梁 4 片，中梁 8 片。预制梁于 2025 年 4 月 28 日施工完成，5 月 29 日张拉完成，计划于 2025 年 6 月下旬吊装施工。预应力边梁 C50 混凝土方量 37.0m3,钢筋 6.073T,钢绞线 1。29T；预应力中梁 C50 混凝土方量 34.3m3,钢筋 5.849T,钢绞线 1.29T。预制梁场距 K0+620 中桥 200m，考虑施工现场与工程实际情况,决定采纳汽车起重机与运输板车相配合的方式进行预制梁的安装.二、 编制依据1、《工程建设标准强制性条文》；2、《施工现场临时用电安全技术法律规范》 JGJ46—2025；3、《建筑机械使用安全技术规程》 JGJ33—2025；4、《建筑施工安全检查标准》 JGJ59—2025；5、《特种设备安全监察条例》（国务院令第 373 号)；6、《建筑施工高处作业安全技术法律规范》 JGJ80—91；7 、 《 公 路 桥 涵 施 工 技 术 法 律 规 范 》 （ JTG\TF50-2025)；8 、 《 建 筑 施 工 起 重 吊 装 工 程 安 全 技 术 法 律 规范》JG276—2025；9、与本工程施工相关的国家现行法律、法规，其他技术标准、规程法律规范三 、 吊机、吊具的起吊荷载验算 ,地基承载力验算根据施工现场实际情况，初步计划选用装车起重机为 2 台 80T，架梁起重机为 200T、150T 各一台；运输板车采纳挂－120 车 2 台.1、 荷载自重 预应力边梁：37。0*2.45+6。073+1.29＝98.013T 预应力中梁：34。3＊2.45+5。849+1。29＝91。17T荷载考虑按边梁预应力计算,计取 98.013T.2、 吊装钢丝绳的选择 预应力箱梁吊装过程中采纳 2 根钢丝绳环线绕在预制梁吊装孔内，后挂勾于起重机吊勾内悬吊。钢丝绳与水平夹角为 40—45 度,钢丝绳端头数 n=8，边梁自重为 98。013t钢丝绳的内力T=Q/n*（1/Sinα）＊10=98。013T/8＊（1/sin45）＊10=122。5KN选择公称抗拉强度为 1700Mpa 的钢丝绳，安全系数按8 计算，则 8＊122.5*1000/1700=576.4㎜²选 择 钢 丝 绳 的 抗 拉 强 度 为 1700 Mpa 钢 丝 绳 规 格6×37+1，直径 d =40mm,丝径为 2.0mm 的双股新钢丝绳作为吊索吊装,钢丝总断面积为 1256㎜²>542，满足要求㎜²。3、吊...
