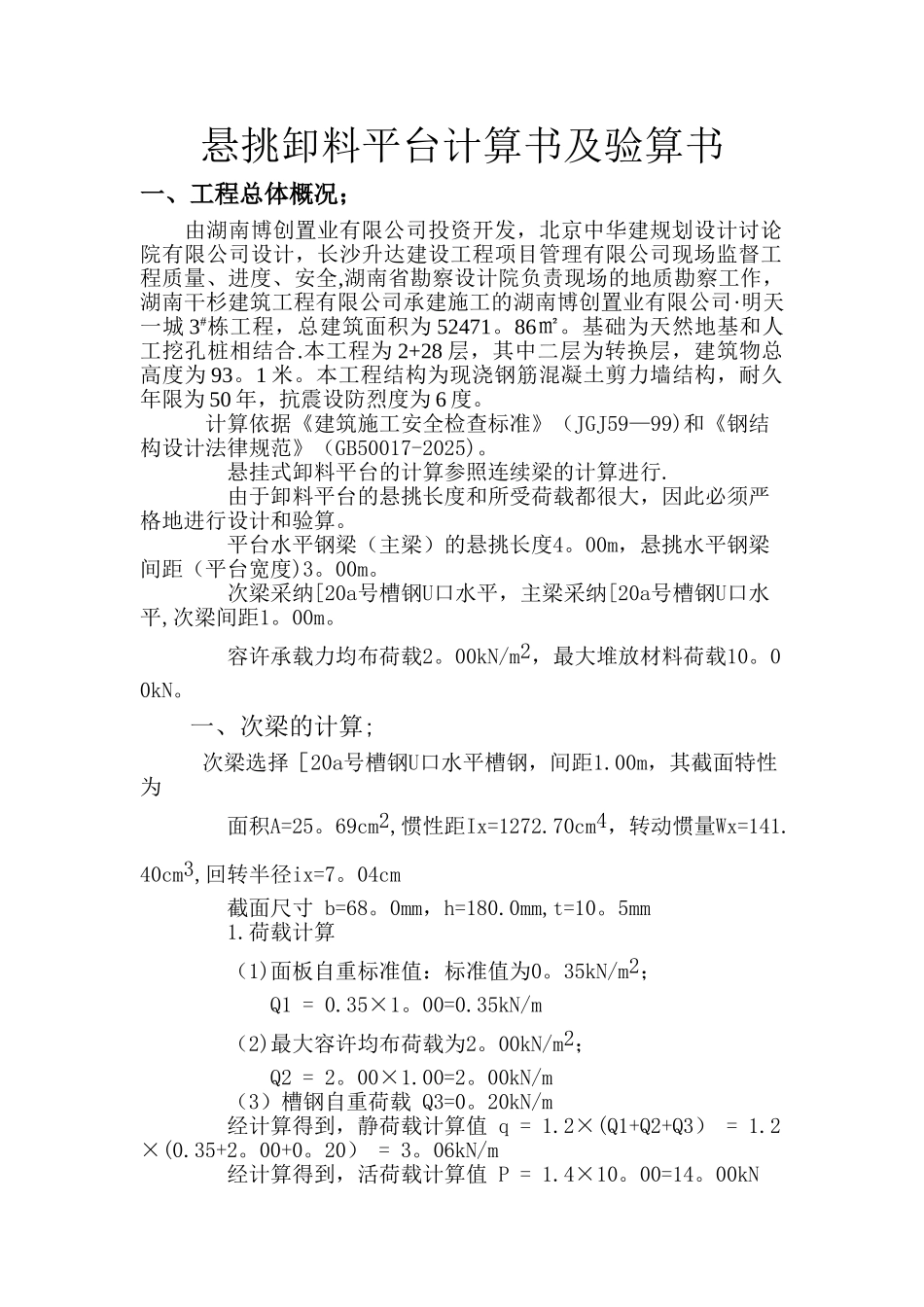

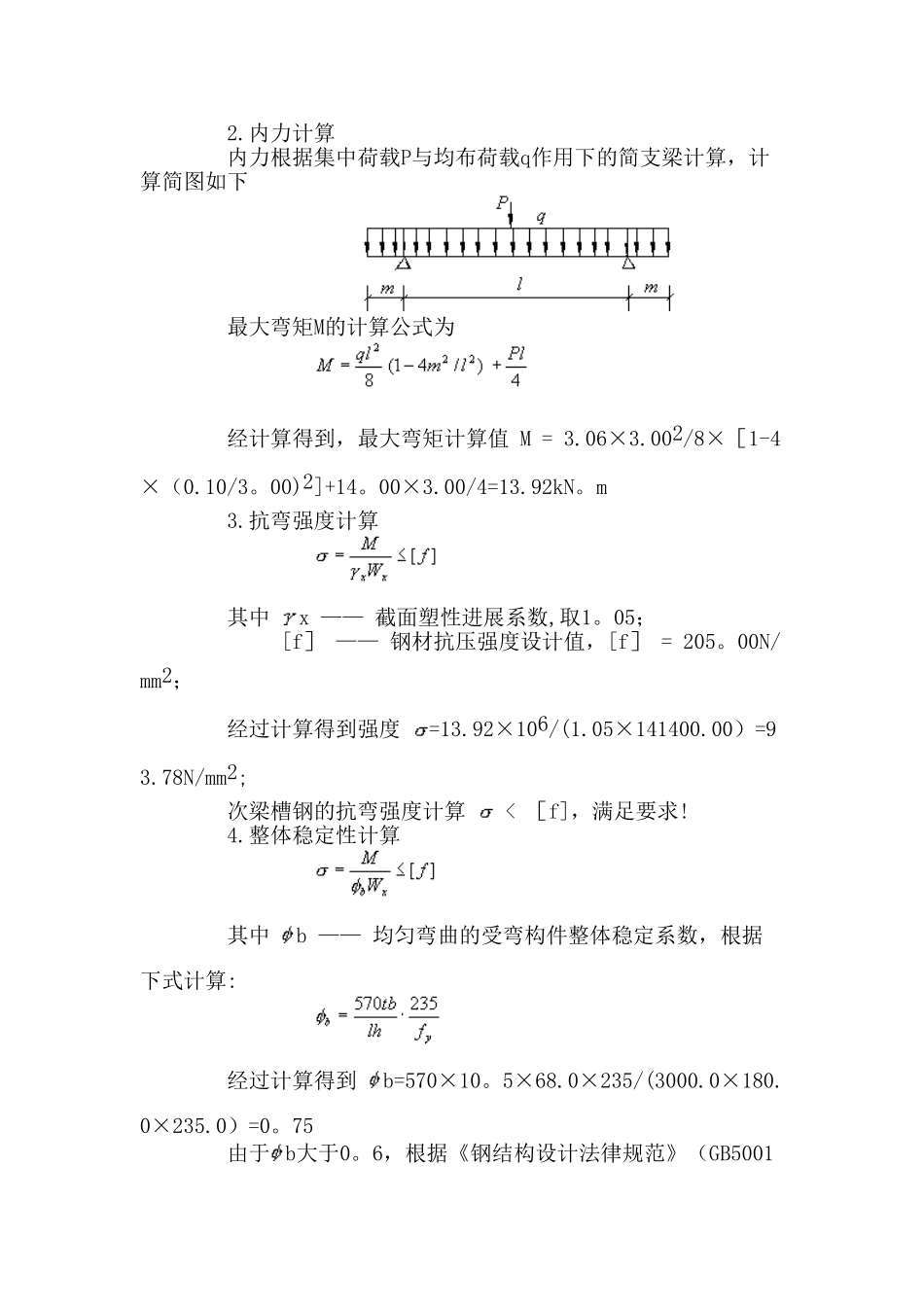

悬挑卸料平台计算书及验算书一、工程总体概况；由湖南博创置业有限公司投资开发，北京中华建规划设计讨论院有限公司设计，长沙升达建设工程项目管理有限公司现场监督工程质量、进度、安全,湖南省勘察设计院负责现场的地质勘察工作，湖南干杉建筑工程有限公司承建施工的湖南博创置业有限公司·明天一城 3#栋工程，总建筑面积为 52471。86㎡。基础为天然地基和人工挖孔桩相结合.本工程为 2+28 层，其中二层为转换层，建筑物总高度为 93。1 米。本工程结构为现浇钢筋混凝土剪力墙结构，耐久年限为 50 年，抗震设防烈度为 6 度。 计算依据《建筑施工安全检查标准》（JGJ59—99)和《钢结构设计法律规范》（GB50017-2025)。 悬挂式卸料平台的计算参照连续梁的计算进行. 由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。 平台水平钢梁（主梁）的悬挑长度4。00m，悬挑水平钢梁间距（平台宽度)3。00m。 次梁采纳[20a号槽钢U口水平，主梁采纳[20a号槽钢U口水平,次梁间距1。00m。 容许承载力均布荷载2。00kN/m2，最大堆放材料荷载10。00kN。 一、次梁的计算; 次梁选择［20a号槽钢U口水平槽钢，间距1.00m，其截面特性为 面积A=25。69cm2,惯性距Ix=1272.70cm4，转动惯量Wx=141.40cm3,回转半径ix=7。04cm 截面尺寸 b=68。0mm，h=180.0mm,t=10。5mm 1.荷载计算 （1)面板自重标准值：标准值为0。35kN/m2； Q1 = 0.35×1。00=0.35kN/m （2)最大容许均布荷载为2。00kN/m2； Q2 = 2。00×1.00=2。00kN/m （3）槽钢自重荷载 Q3=0。20kN/m 经计算得到，静荷载计算值 q = 1.2×(Q1+Q2+Q3） = 1.2×(0.35+2。00+0。20） = 3。06kN/m 经计算得到，活荷载计算值 P = 1.4×10。00=14。00kN 2.内力计算 内力根据集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下 最大弯矩M的计算公式为 经计算得到，最大弯矩计算值 M = 3.06×3.002/8×［1-4×（0.10/3。00)2]+14。00×3.00/4=13.92kN。m 3.抗弯强度计算 其中 x —— 截面塑性进展系数,取1。05； [f］ —— 钢材抗压强度设计值，[f］ = 205。00N/mm2； 经过计算得到强度 =13.92×106/(1.05×141400.00）=93.78N/mm2; 次梁槽钢的抗弯强度计算 < ［f]，满足要求! 4.整体稳定性计算 其中 b —— 均匀弯曲的受弯构件整体稳定系数，根据下式计算: 经过计算得到 b=570×10。5×68.0×235/(3000.0×180.0×235.0）=0。75 由...
