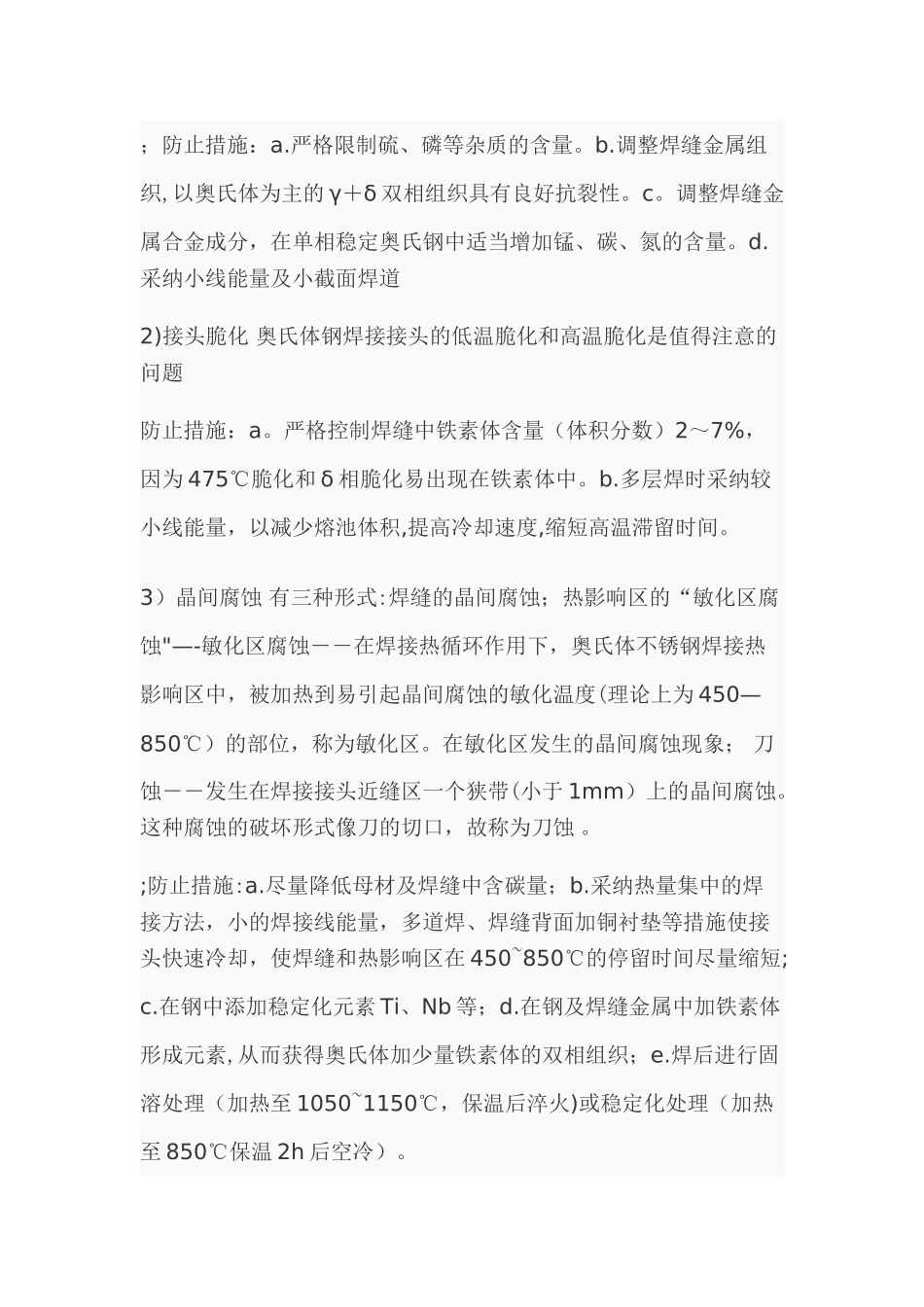

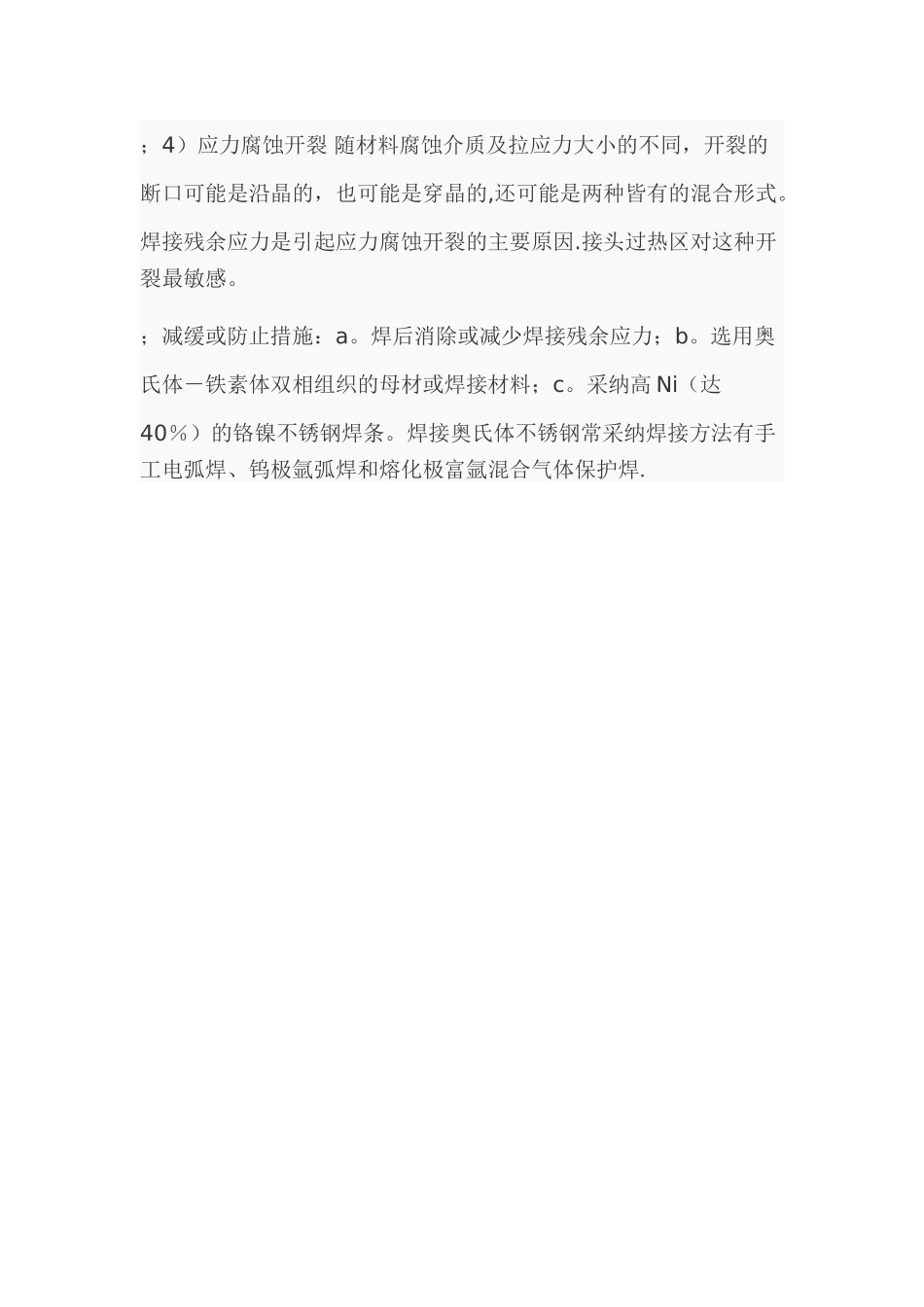

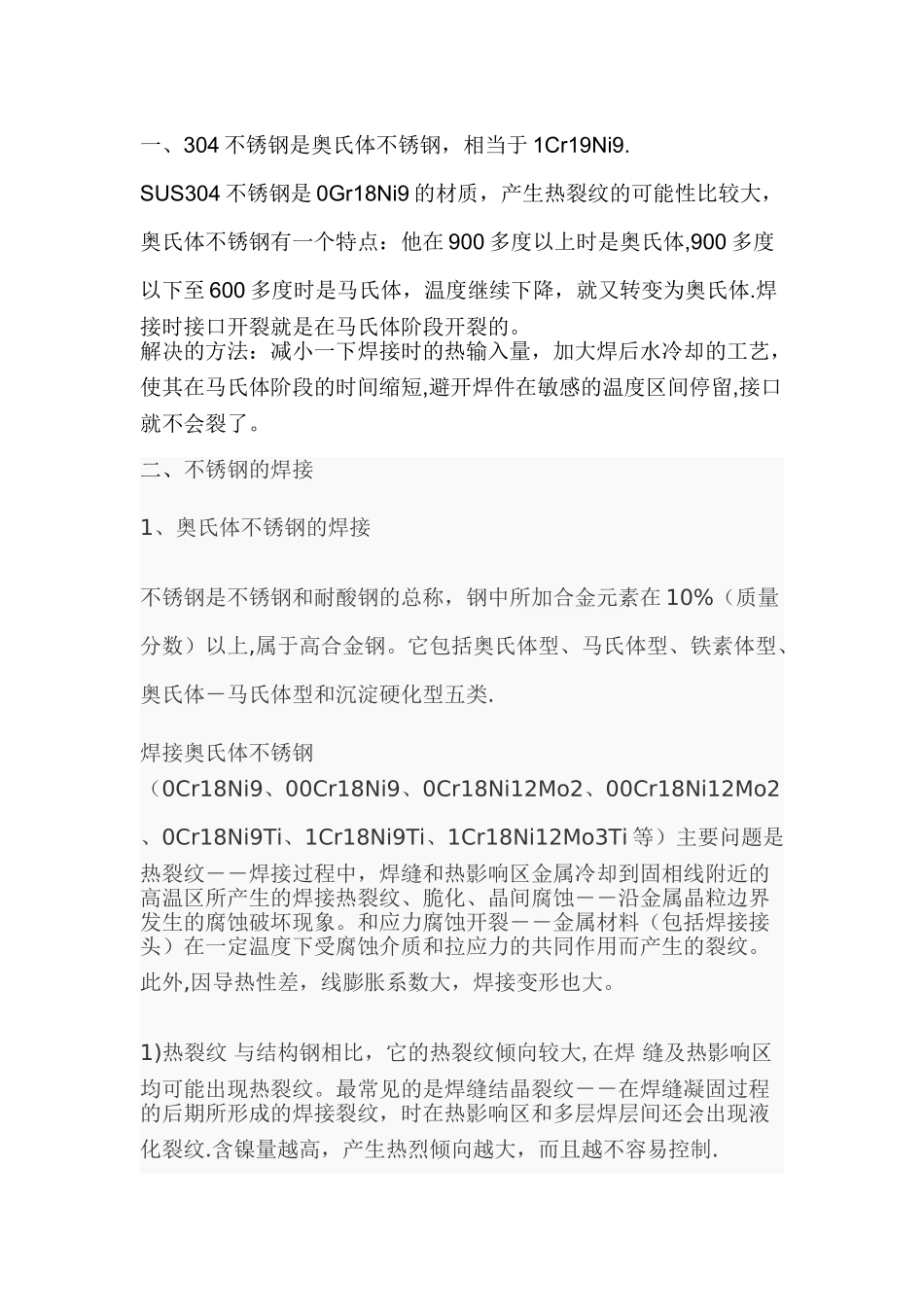

一、304 不锈钢是奥氏体不锈钢，相当于 1Cr19Ni9.SUS304 不锈钢是 0Gr18Ni9 的材质，产生热裂纹的可能性比较大，奥氏体不锈钢有一个特点：他在 900 多度以上时是奥氏体,900 多度以下至 600 多度时是马氏体，温度继续下降，就又转变为奥氏体.焊接时接口开裂就是在马氏体阶段开裂的。解决的方法：减小一下焊接时的热输入量，加大焊后水冷却的工艺，使其在马氏体阶段的时间缩短,避开焊件在敏感的温度区间停留,接口就不会裂了。二、不锈钢的焊接1、奥氏体不锈钢的焊接不锈钢是不锈钢和耐酸钢的总称，钢中所加合金元素在 10%（质量分数）以上,属于高合金钢。它包括奥氏体型、马氏体型、铁素体型、奥氏体－马氏体型和沉淀硬化型五类.焊接奥氏体不锈钢（0Cr18Ni9、00Cr18Ni9、0Cr18Ni12Mo2、00Cr18Ni12Mo2、0Cr18Ni9Ti、1Cr18Ni9Ti、1Cr18Ni12Mo3Ti 等）主要问题是热裂纹――焊接过程中，焊缝和热影响区金属冷却到固相线附近的高温区所产生的焊接热裂纹、脆化、晶间腐蚀――沿金属晶粒边界发生的腐蚀破坏现象。和应力腐蚀开裂――金属材料（包括焊接接头）在一定温度下受腐蚀介质和拉应力的共同作用而产生的裂纹。此外,因导热性差，线膨胀系数大，焊接变形也大。1)热裂纹 与结构钢相比，它的热裂纹倾向较大,在焊 缝及热影响区均可能出现热裂纹。最常见的是焊缝结晶裂纹－－在焊缝凝固过程的后期所形成的焊接裂纹，时在热影响区和多层焊层间还会出现液化裂纹.含镍量越高，产生热烈倾向越大，而且越不容易控制.；防止措施：a.严格限制硫、磷等杂质的含量。b.调整焊缝金属组织,以奥氏体为主的 γ＋δ 双相组织具有良好抗裂性。c。调整焊缝金属合金成分，在单相稳定奥氏钢中适当增加锰、碳、氮的含量。d.采纳小线能量及小截面焊道2)接头脆化 奥氏体钢焊接接头的低温脆化和高温脆化是值得注意的问题防止措施：a。严格控制焊缝中铁素体含量（体积分数）2～7%，因为 475℃脆化和 δ 相脆化易出现在铁素体中。b.多层焊时采纳较小线能量，以减少熔池体积,提高冷却速度,缩短高温滞留时间。3）晶间腐蚀 有三种形式:焊缝的晶间腐蚀；热影响区的“敏化区腐蚀"—-敏化区腐蚀――在焊接热循环作用下，奥氏体不锈钢焊接热影响区中，被加热到易引起晶间腐蚀的敏化温度(理论上为 450—850℃）的部位，称为敏化区。在敏化区发生的晶间腐蚀现象； 刀蚀――发生在焊接接头近缝区一个狭带(小于 1mm）上的晶间腐蚀。这种腐蚀的破坏形式像刀的切口，故称为...
