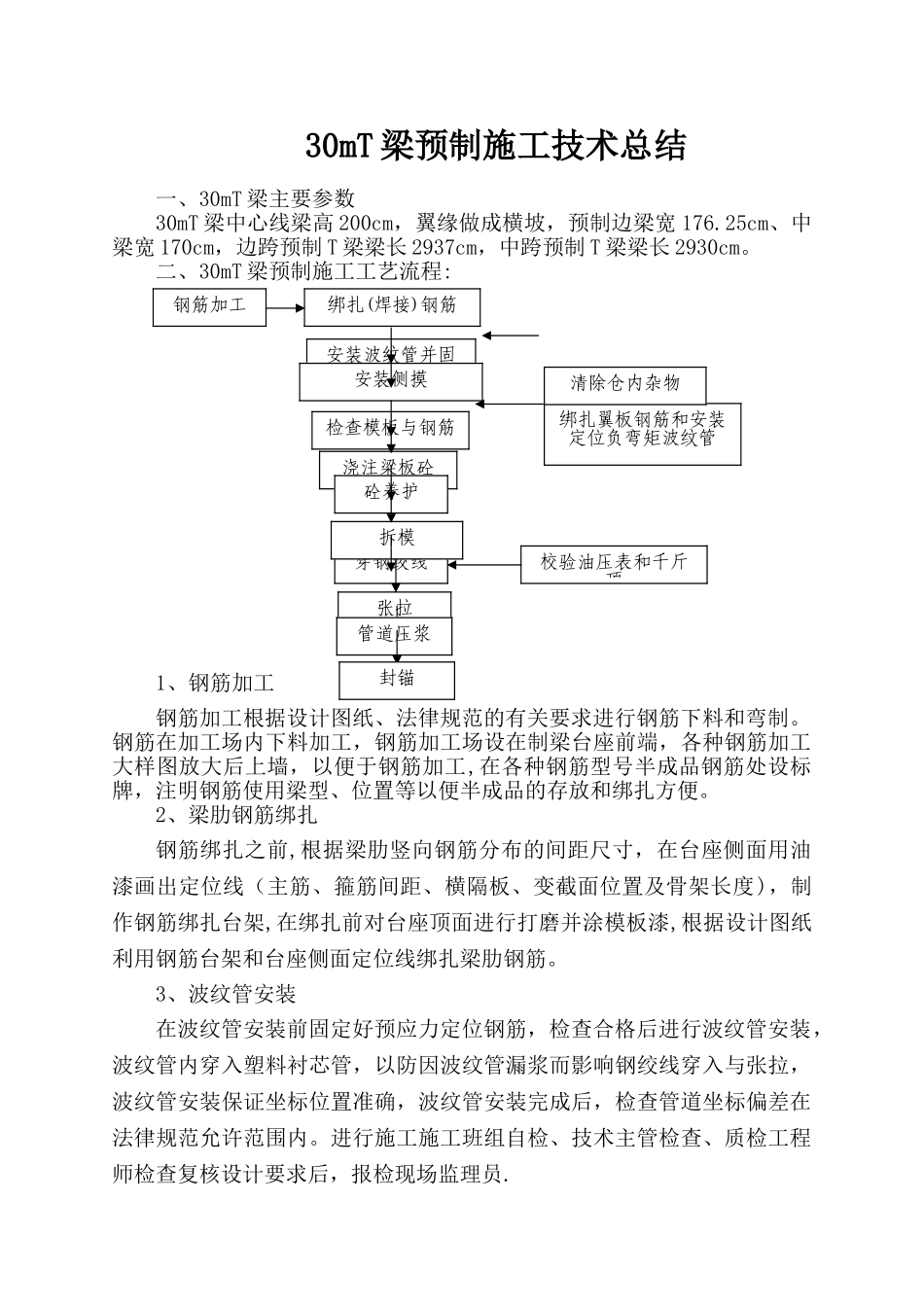

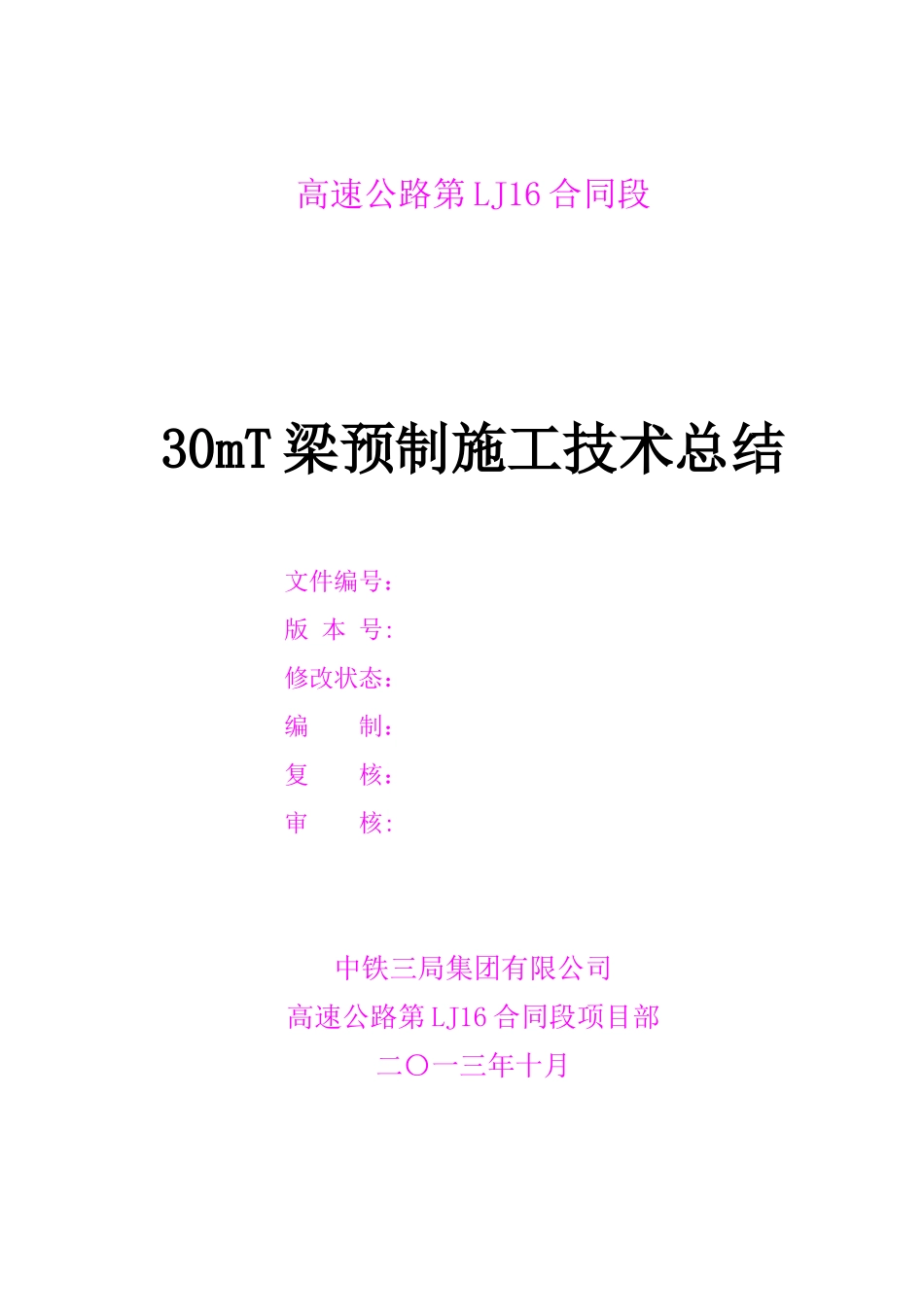

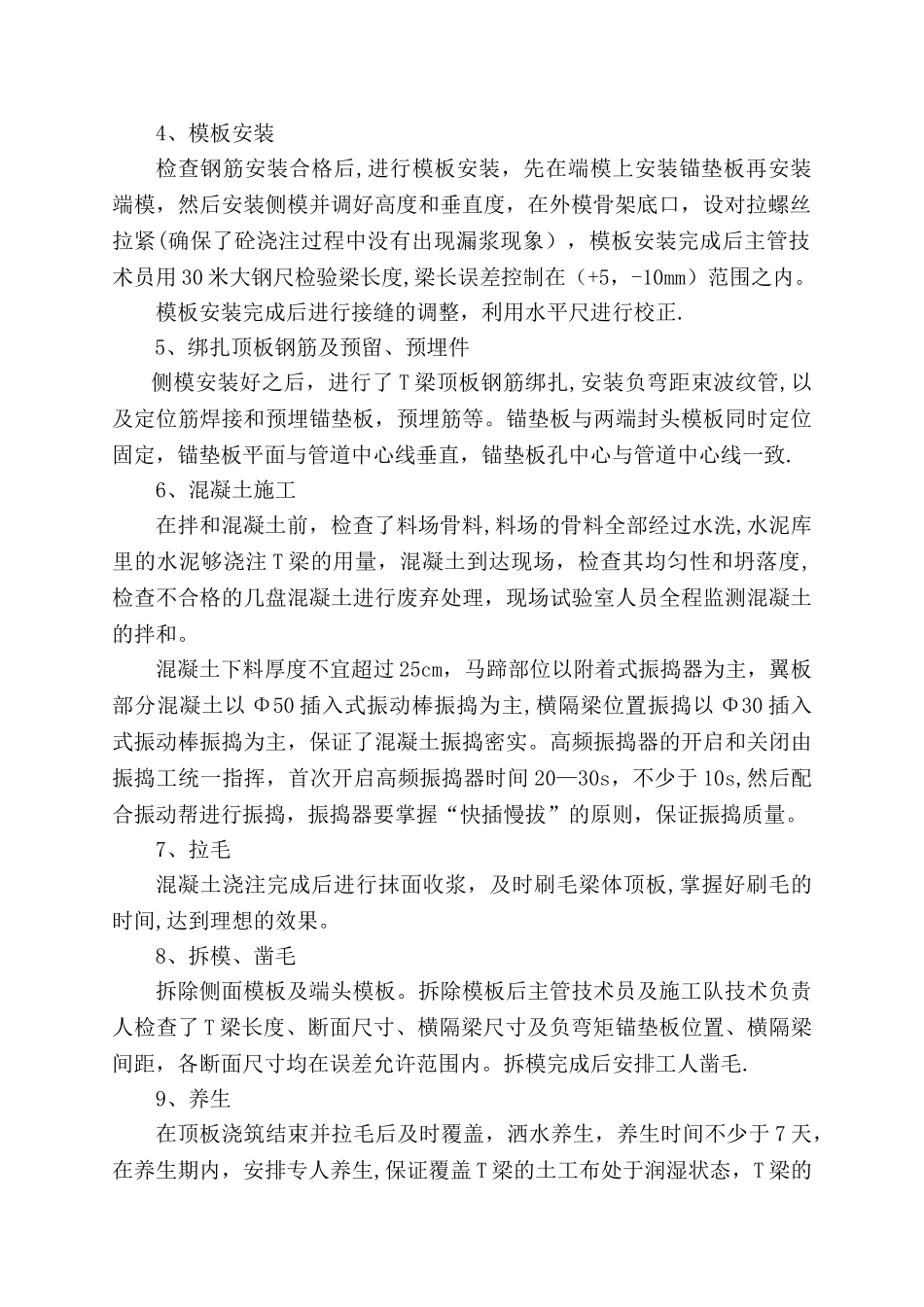

高速公路第 LJ16 合同段 30mT 梁预制施工技术总结文件编号：版 本 号:修改状态：编 制：复 核：审 核: 中铁三局集团有限公司高速公路第 LJ16 合同段项目部二〇一三年十月30mT 梁预制施工技术总结一、30mT 梁主要参数30mT 梁中心线梁高 200cm，翼缘做成横坡，预制边梁宽 176.25cm、中梁宽 170cm，边跨预制 T 梁梁长 2937cm，中跨预制 T 梁梁长 2930cm。二、30mT 梁预制施工工艺流程: 1、钢筋加工钢筋加工根据设计图纸、法律规范的有关要求进行钢筋下料和弯制。钢筋在加工场内下料加工，钢筋加工场设在制梁台座前端，各种钢筋加工大样图放大后上墙，以便于钢筋加工,在各种钢筋型号半成品钢筋处设标牌，注明钢筋使用梁型、位置等以便半成品的存放和绑扎方便。2、梁肋钢筋绑扎钢筋绑扎之前,根据梁肋竖向钢筋分布的间距尺寸，在台座侧面用油漆画出定位线（主筋、箍筋间距、横隔板、变截面位置及骨架长度)，制作钢筋绑扎台架,在绑扎前对台座顶面进行打磨并涂模板漆,根据设计图纸利用钢筋台架和台座侧面定位线绑扎梁肋钢筋。3、波纹管安装在波纹管安装前固定好预应力定位钢筋，检查合格后进行波纹管安装，波纹管内穿入塑料衬芯管，以防因波纹管漏浆而影响钢绞线穿入与张拉，波纹管安装保证坐标位置准确，波纹管安装完成后，检查管道坐标偏差在法律规范允许范围内。进行施工施工班组自检、技术主管检查、质检工程师检查复核设计要求后，报检现场监理员.安装波纹管并固定检查模板与钢筋安装侧摸穿钢绞线校验油压表和千斤顶浇注梁板砼张拉绑扎(焊接)钢筋绑扎翼板钢筋和安装定位负弯矩波纹管砼养护拆模钢筋加工管道压浆封锚清除仓内杂物4、模板安装检查钢筋安装合格后,进行模板安装，先在端模上安装锚垫板再安装端模，然后安装侧模并调好高度和垂直度，在外模骨架底口，设对拉螺丝拉紧(确保了砼浇注过程中没有出现漏浆现象），模板安装完成后主管技术员用 30 米大钢尺检验梁长度,梁长误差控制在（+5，-10mm）范围之内。模板安装完成后进行接缝的调整，利用水平尺进行校正.5、绑扎顶板钢筋及预留、预埋件侧模安装好之后，进行了 T 梁顶板钢筋绑扎,安装负弯距束波纹管,以及定位筋焊接和预埋锚垫板，预埋筋等。锚垫板与两端封头模板同时定位固定，锚垫板平面与管道中心线垂直，锚垫板孔中心与管道中心线一致.6、混凝土施工在拌和混凝土前，检查了料场骨料,料场的骨料全部经过水洗,水泥库里的水泥够浇注 T 梁的用量，混凝土到达现...
