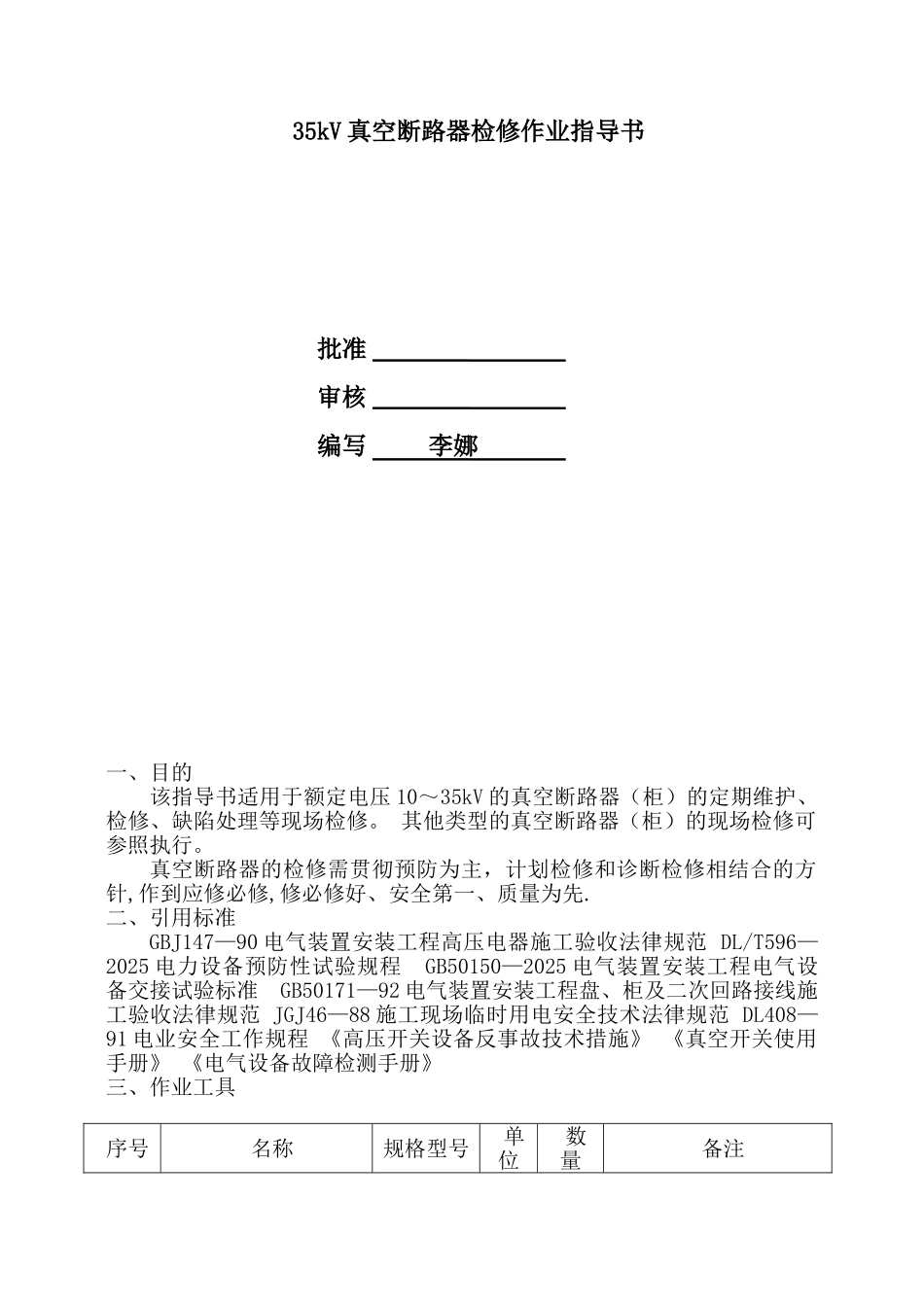

35KV真空断路器检修作业指导书

35kV 真空断路器检修作业指导书 批准审核编写 李娜一、目的该指导书适用于额定电压 10～35kV 的真空断路器（柜）的定期维护、检修、缺陷处理等现场检修。 其他类型的真空断路器（柜）的现场检修可参照执行。 真空断路器的检修需贯彻预防为主，计划检修和诊断检修相结合的方针,作到应修必修,修必修好、安全第一、质量为先. 二、引用标准 GBJ147—90 电气装置安装工程高压电器施工验收法律规范 DL/T596—2025 电力设备预防性试验规程 GB50150—2025 电气装置安装工程电气设备交接试验标准 GB50171—92 电气装置安装工程盘、柜及二次回路接线施工验收法律规范 JGJ46—88 施工现场临时用电安全技术法律规范 DL408—91 电业安全工作规程 《高压开关设备反事故技术措施》 《真空开关使用手册》 《电气设备故障检测手册》三、作业工具序号名称规格型号单位数量备注1水平尺500mm个12游标卡尺0-300mm把13力矩扳手100N。M把1灭弧室的安装紧固4螺丝刀6×300mm把25圆锉把16手钳8 寸把17尖嘴钳把18活口扳手8 寸把112 寸把215 寸把19梅花扳手8-10把112-14把217-19把410毛刷2 寸把1除尘11电吹风个1除尘12万用表块1数字与指针各一13摇表2500V块1绝缘电阻测试14动作电压测试箱件1分、合闸最低动作电压测试15断路器机械特性测试仪套1分、合闸时间、同期、速度测试16沟通耐压试验装置套1沟通耐压试验17动作电压测试箱件1分合闸最低电压动作测试18断路器机械特性测试仪≥100A台1导电回路电阻测试19电源线及电源板个1带漏电保安器四、检修项目 4.1 定期检修项目 4.1。1 检查断路器的行程和超行程; 4.1.2 检查真空灭弧室是否漏气； 4。1.3 检查二次回路的接线是否松动； 4.1.4 检查辅助开关的接触是否良好； 4。1。5 测量每相主导电回路的电阻值； 4。1.6 检查各运动部件的润滑情况； 4.1。7 检查各紧固螺栓是否松动； 4.1。8 断路器三相同期性的检查； 4.1。9 断路器分、合闸速度的测试； 4.1。10 检查断路器缓冲器的性能； 4。1.11 检查操作机构各运动部件的动作情况； 4.1。12 分合闸最低动作电压值测试; 4.1。13 根据产品说明书进行各项操作试验； 4.1.14 带电显示装置检查； 4。1.15 开关（柜)接地检查； 4。1。16 开关（柜）五防功能检查。 4.2 临时性检修项目 4。2.1 根据具体情况而定。 4.2。2 对于事故抢修可参照故障检修来进行.4.3 故障检修项目 4.3.1 具体检查项目及检修顺序，应根据...
